Instrukcja odpowietrzania podnośnika skrzyń biegów TradeQuip 2002T / 2053T
Oficjalna instrukcja procedury odpowietrzania dla podnośników skrzyń biegów TradeQuip 2002T oraz 2053T. Dowiedz się, jak rozpoznać zapowietrzenie układu, jakie kroki podjąć, aby bezpiecznie usunąć powietrze oraz jakiego oleju...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Aby odpowietrzyć podnośnik, należy uzupełnić olej, przechylić urządzenie, napompować układ, a następnie poluzować niebieską nakrętkę dławnicy, aby wypuścić powietrze przy jednoczesnym pompowaniu. Proces wymaga dwóch osób. str. 1
Najważniejsze czynności
- Odkręcenie nakrętki dławnicy w celu usunięcia powietrza str. 1
Problemy i rozwiązania
Brak oporu na pedale pompy
Odpowietrz układ hydrauliczny.
str. 1Konserwacja i reset
- Uzupełnianie oleju hydraulicznego str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Olej hydrauliczny | 32 Grade | Wymagany typ oleju dla kompatybilności uszczelnień. | str. 1 |
Gdzie szukać w PDF
- Procedura odpowietrzania str. 1
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejszy dokument zawiera zaawansowaną procedurę odpowietrzania podnośników skrzyń biegów TradeQuip modeli 2002T oraz 2053T. Uwaga: Proces ten wymaga udziału dwóch osób w celu zapewnienia bezpieczeństwa.
Objawy zapowietrzenia układu
Jeśli podnośnik wykazuje poniższe symptomy, układ hydrauliczny może być zapowietrzony:
- Brak oporu na pedale pompy podczas podnoszenia ładunku (pedał wydaje się lekki).
- Większość ruchu pedału pompy nie powoduje ruchu siłownika podnoszącego.
- Siłownik podnosi się skokowo podczas pompowania.
- Siłownik powoli podnosi się samoczynnie po pełnym opuszczeniu.
Procedura odpowietrzania
- Uzupełnij olej zgodnie ze specyfikacją fabryczną.
- Zamknij odpowietrznik.
- Przechyl podnośnik do przodu tak, aby pedał był skierowany w stronę podłoża (tuż powyżej poziomu) i podeprzyj go podstawką pod pojazd tuż poniżej dolnej dławnicy.
- Naciśnij pedał pompy pełnym skokiem 3 razy. Siłownik powinien się wysunąć, a pedał powinien odzyskać opór.

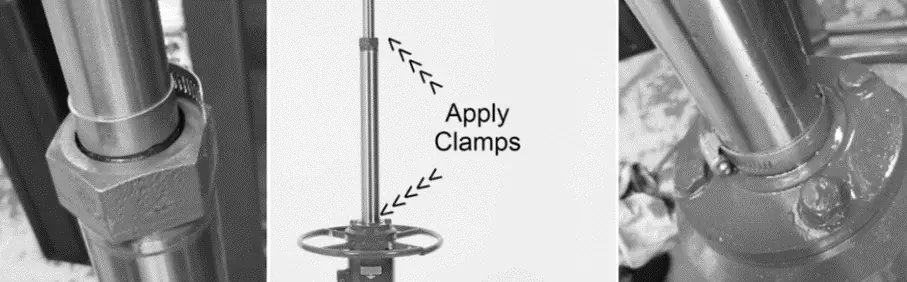

- Ustaw podnośnik na kołach, otwórz odpowietrznik i pompuj do pełnego wysunięcia. Następnie załóż zaciski na trzpienie siłownika (metoda analogiczna do wymiany uszczelnień dławnicy).
- Umieść tacę ociekową pod podnośnikiem.

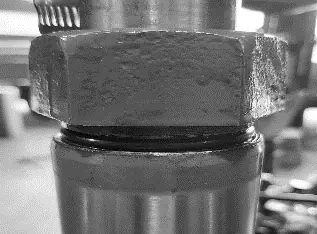

- Ostrożnie odkręć niebieską nakrętkę dławnicy między dwoma siłownikami, aż uszczelka typu o-ring zostanie odsłonięta. Powoli pompuj pedałem do połowy skoku i przytrzymaj w tej pozycji. Spowoduje to wypchnięcie powietrza z siłownika, aż zacznie wypływać jednolity strumień oleju.
- Gdy wypływa tylko olej, trzymając wciśnięty pedał, wkręć nakrętkę dławnicy z powrotem na miejsce. Gdy uszczelka znajdzie się w trzpieniu, można zwolnić pedał i dokręcić nakrętkę.
Wymagania techniczne
Do prawidłowej pracy podnośników TradeQuip należy stosować olej hydrauliczny klasy 32. Zapewnia on kompatybilność z uszczelnieniami zastosowanymi w konstrukcji urządzenia.
Praktyczna pomoc
Typowe problemy
Brak oporu na pedale pompy
Układ jest zapowietrzony. Wykonaj procedurę odpowietrzania opisaną w instrukcji.
Siłownik podnosi się skokowo
W układzie znajduje się powietrze. Należy przeprowadzić proces odpowietrzania z udziałem drugiej osoby.
Przed użyciem
- Upewnij się, że masz do pomocy drugą osobę (wymagane dla bezpieczeństwa).
- Przygotuj olej hydrauliczny klasy 32.
- Przygotuj podstawkę pod pojazd do podparcia podnośnika.
- Przygotuj tacę ociekową na wypływający olej.
Parametry w praktyce
- Olej hydrauliczny
- Wymagana klasa 32 dla zapewnienia kompatybilności z uszczelnieniami.
Ilustracje i schematy
- Procedura wymaga założenia zacisków na trzpienie siłownika w celu stabilizacji podczas odpowietrzania.
- Kluczowym elementem jest niebieska nakrętka dławnicy, którą należy poluzować, aby wypuścić powietrze.
Zgodność modelu
- Instrukcja dotyczy modeli 2002T oraz 2053T.
