Instrukcja obsługi stojaka do silników Tradequip 1891T

Kompletny przewodnik użytkownika dla stojaka do silników Tradequip 1891T. Zawiera instrukcje montażu, zasady bezpieczeństwa, specyfikację techniczną oraz wykaz części.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Stojak do silników Tradequip 1891T służy do bezpiecznego podtrzymywania silnika podczas napraw po wyjęciu go z pojazdu. Posiada nośność 680 kg i głowicę obracaną o 360 stopni. str. 1, 4

Najważniejsze czynności

Montaż urządzenia str. 5
Kontrola przed użyciem str. 4

Problemy i rozwiązania

Uszkodzone części

Wymień lub napraw, używając tylko zalecanych części.

str. 4

Konserwacja i reset

Zalecana coroczna kontrola przez autoryzowany serwis. str. 5

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Nośność	680 kg	Maksymalne obciążenie	str. 1
Wysokość robocza	895 mm	Wysokość osi	str. 1

Gdzie szukać w PDF

Specyfikacja str. 1
Instrukcje bezpieczeństwa str. 3
Schemat części str. 6

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Strona 5

Najważniejsze informacje z instrukcji

Stojak do silników Tradequip 1891T jest przeznaczony do bezpiecznego podtrzymywania silników i skrzyń biegów podczas prac naprawczych po ich wyjęciu z pojazdu. Urządzenie posiada nośność 680 kg. Przed użyciem należy bezwzględnie zapoznać się z instrukcją, aby uniknąć obrażeń ciała lub uszkodzenia sprzętu.

Bezpieczeństwo i użytkowanie

Podczas pracy ze stojakiem należy przestrzegać następujących zasad:

Stosować okulary ochronne, obuwie ochronne oraz odzież przylegającą do ciała.
Związać długie włosy.
Nie nosić biżuterii podczas obsługi urządzenia.
Używać wyłącznie na twardym, równym i stabilnym podłożu.
Upewnić się, że wymiary silnika mieszczą się w wymiarach stojaka.
Nigdy nie pracować pod silnikiem zamontowanym na stojaku.
Nie przekraczać dopuszczalnego obciążenia 680 kg.
Podczas przesuwania załadowanego stojaka, pchać go od strony ładunku (powyżej stałych kółek), nigdy nie ciągnąć w swoją stronę.

Montaż

Montaż urządzenia należy przeprowadzić zgodnie z poniższymi krokami:

Przykręć dwa kółka 390 mm (17) do przednich nóg (14) za pomocą śrub (15) i nakrętek (18).
Przymocuj dwa kółka 75 mm (11) do tylnej części nóg (14) za pomocą nakrętek (13) i podkładek zabezpieczających (20).
Zmontuj dwie nogi (14) z tylną belką (10) za pomocą śrub (19), nakrętek (13) i podkładek płaskich (12).
Przymocuj główny słup (03) do tylnej belki (10) za pomocą śrub (09), śrub (19), nakrętek (13) i podkładek płaskich (12).
Wsuń płytę montażową silnika (06) przez rurę na szczycie głównego słupa. Obracaj płytę, aż otwór w rurze wewnętrznej zrówna się z otworem w rurze zewnętrznej, a następnie włóż zawleczkę (01).
Włóż uchwyt (02) przez otwór w rurze płyty obrotowej wystającej ze szczytu głównego słupa.
Przymocuj wsporniki (07) do głowicy obrotowej (06) za pomocą śrub (08), podkładek płaskich (05) i nakrętek (04).
Przed użyciem sprawdź dokręcenie wszystkich śrub.

Konserwacja i serwis

Przed każdym użyciem należy przeprowadzić kontrolę wzrokową pod kątem pęknięć, uszkodzeń, poluzowanych lub brakujących części. W przypadku stwierdzenia uszkodzeń, urządzenie należy wycofać z eksploatacji do czasu naprawy przez autoryzowany serwis. Zaleca się coroczną kontrolę sprzętu.

Praktyczna pomoc

Typowe problemy

Uszkodzone lub zużyte części

Wymień lub napraw części, używając wyłącznie oryginalnych komponentów. Nieautoryzowane części mogą być niebezpieczne i unieważniają gwarancję.

Niestabilność stojaka

Upewnij się, że podłoże jest twarde, równe i wytrzymałe. Sprawdź, czy wszystkie śruby są dokręcone.

Trudności w manewrowaniu

Sprawdź stan kółek. Pchaj stojak od strony ładunku, nigdy nie ciągnij go w swoją stronę.

Przed użyciem

Sprawdź stan techniczny (brak pęknięć, luźnych części).
Upewnij się, że wymiary silnika mieszczą się w wymiarach stojaka.
Załóż okulary ochronne i odpowiednie obuwie.
Upewnij się, że podłoże jest równe i wytrzymałe.
Sprawdź dokręcenie wszystkich śrub przed obciążeniem.

Parametry w praktyce

Nośność (Safe Working Capacity): Maksymalna waga silnika, jaką może bezpiecznie utrzymać stojak: 680 kg.
Wysokość robocza: Wysokość osi obrotu od podłoża: 895 mm.

Ilustracje i schematy

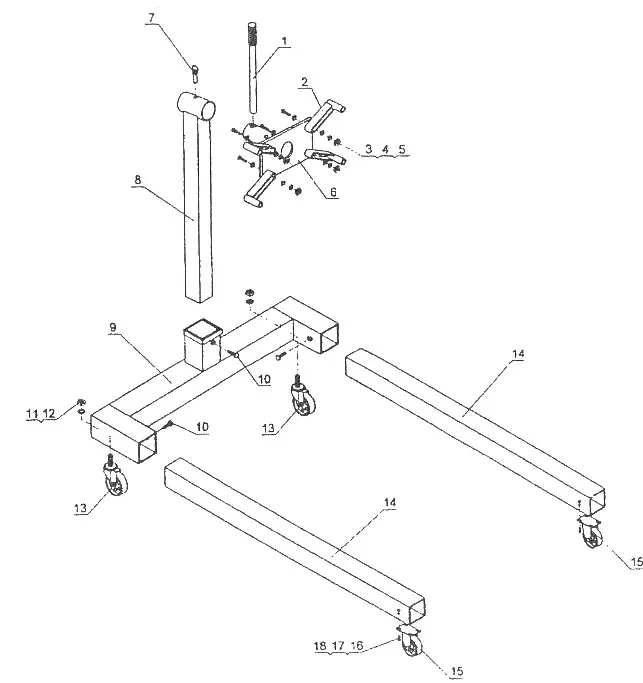

Schemat montażowy przedstawia rozmieszczenie kółek, nóg, belki tylnej, słupa głównego oraz głowicy obrotowej z uchwytami.

Zgodność modelu

Stojak jest uniwersalny, ale wymiary silnika muszą mieścić się w wymiarach stojaka.
Przeznaczony do użytku w profesjonalnych warsztatach.
