Instrukcja obsługi dwukolumnowego podnośnika samochodowego CLÁS PE 2002T, PE 2006T, PE...
Szybki przewodnik po instrukcji obsługi i montażu dwukolumnowych podnośników samochodowych CLÁS serii PE 2002T, PE 2006T oraz PE 2007T. Zawiera dane techniczne, procedury instalacji, zasady bezpieczeństwa oraz wskazówki dotyczące...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Podnośnik CLÁS serii PE 2000T to dwukolumnowe urządzenie o udźwigu 5000 kg. Wymaga montażu na betonowym podłożu klasy Rck 30. Obsługa odbywa się za pomocą panelu sterowania z funkcją automatycznego parkowania na zabezpieczeniach mechanicznych. str. 5, 48, 91
Najważniejsze czynności
- Podnoszenie pojazdu str. 29, 72, 115
- Opuszczanie awaryjne str. 31, 74, 117
Pierwsze uruchomienie
- Odpowietrzanie i wyrównanie wózków str. 26, 69, 112
Problemy i rozwiązania
Sprawdź poziom oleju, kierunek obrotów silnika, elektrozawór.
str. 34, 77, 120Konserwacja i reset
- Wymiana oleju hydraulicznego str. 33, 76, 119
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Udźwig | 5000 kg | Maksymalne obciążenie | str. 5, 48, 91 |
Gdzie szukać w PDF
- Dane techniczne str. 5, 48, 91
- Instrukcja montażu str. 23, 66, 109
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Podnośniki samochodowe CLÁS serii PE 2002T, PE 2006T i PE 2007T to urządzenia dwukolumnowe przeznaczone wyłącznie do podnoszenia pojazdów w celach serwisowych i naprawczych. Urządzenie wymaga montażu na stabilnym, betonowym podłożu klasy Rck 30 o grubości min. 20 cm. Obsługa podnośnika jest dozwolona wyłącznie przez przeszkolony personel. Należy bezwzględnie przestrzegać limitów udźwigu oraz zasad rozkładu masy pojazdu.

Opis urządzenia

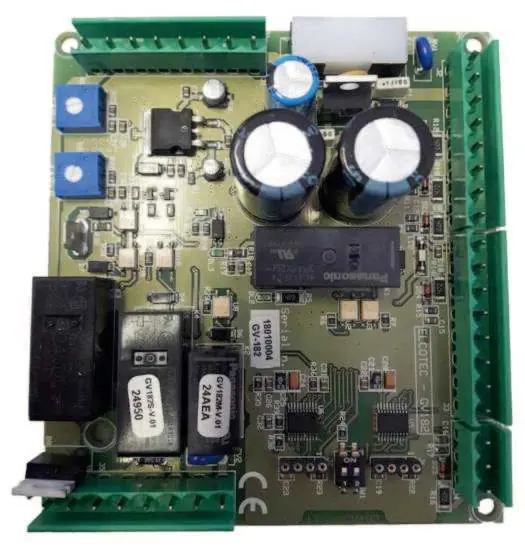

Podnośnik składa się z dwóch kolumn (P1 i P2), wózków, ramion nośnych, układu hydraulicznego oraz panelu sterowania. Panel sterowania wyposażony jest w wyłącznik awaryjny, przyciski podnoszenia i opuszczania oraz wskaźnik obecności napięcia.



Instalacja
Instalacja musi być przeprowadzona przez wykwalifikowany personel. Kluczowe kroki obejmują:

- Przygotowanie fundamentu (beton Rck 30).
- Montaż kolumn i poprzeczki łączącej.
- Podłączenie układu hydraulicznego (węże, siłowniki).
- Podłączenie elektryczne zgodnie z lokalnymi normami (zasilanie 400V 3PH lub 230V 1PH w zależności od wersji).
- Odpowietrzenie układu hydraulicznego i wyrównanie wózków.
Obsługa
Podnoszenie pojazdu odbywa się poprzez naciśnięcie przycisku podnoszenia. Po zwolnieniu przycisku podnośnik automatycznie przechodzi w fazę parkowania na zabezpieczeniach mechanicznych. Opuszczanie wymaga naciśnięcia przycisku opuszczania, co powoduje krótkie uniesienie w celu zwolnienia blokad, a następnie opuszczenie pojazdu. W przypadku awarii zasilania dostępna jest procedura opuszczania awaryjnego.

Konserwacja
Regularna konserwacja jest niezbędna dla bezpieczeństwa i trwałości urządzenia:
- Cotygodniowa kontrola zabezpieczeń.
- Comiesięczna kontrola dokręcenia śrub i szczelności układu hydraulicznego.
- Wymiana oleju hydraulicznego co 200 godzin pracy lub co 5 lat.
Rozwiązywanie problemów
W przypadku braku reakcji podnośnika należy sprawdzić wyłącznik awaryjny, zasilanie oraz bezpieczniki. Jeśli silnik pracuje, a podnośnik nie podnosi, należy sprawdzić poziom oleju i kierunek obrotów silnika. Nierówne podnoszenie wózków wymaga odpowietrzenia układu i ponownego wyrównania.
Praktyczna pomoc
Typowe problemy
Sprawdź wyłącznik awaryjny (musi być w pozycji ON), zasilanie oraz bezpieczniki.
Sprawdź poziom oleju w zbiorniku, kierunek obrotów silnika oraz działanie elektrozaworu.
W układzie może znajdować się powietrze. Przeprowadź procedurę odpowietrzania i wyrównania wózków.
Przed użyciem
- Sprawdź poziom oleju hydraulicznego
- Upewnij się, że w strefie pracy nie ma osób trzecich
- Sprawdź stan zabezpieczeń mechanicznych
- Upewnij się, że pojazd jest prawidłowo wyważony na ramionach
- Sprawdź, czy wyłącznik awaryjny jest w pozycji ON
Parametry w praktyce
- Udźwig maksymalny
- 5000 kg
- Olej hydrauliczny
- ESSO NUTO H46 lub odpowiednik (ISO VG46)
Ilustracje i schematy
- Fig 1: Panel sterowania z wyłącznikiem awaryjnym i przyciskami.

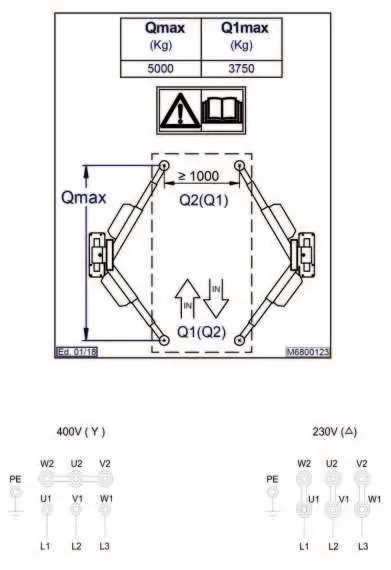

- Fig 3: Schemat rozkładu obciążeń pojazdu.
- Fig 16: Schemat montażu układu hydraulicznego i elektrycznego.

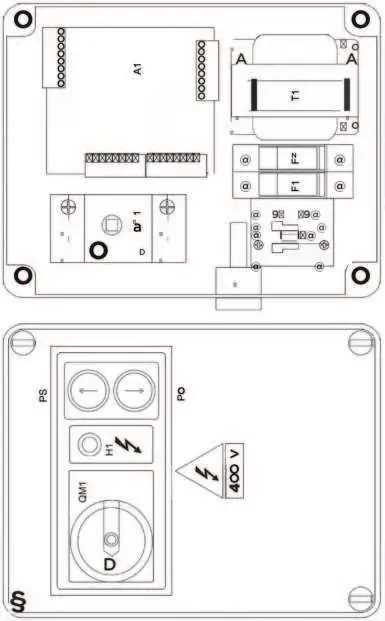

- Fig 25: Schemat rozmieszczenia komponentów.
Zgodność modelu
- Wymagane podłoże betonowe klasy Rck 30.
- Temperatura pracy: 5°C - 40°C.
- Zabronione używanie w środowisku zagrożonym wybuchem lub zapyleniem.
