Instrukcja obsługi żurawia warsztatowego Vestil EHN-40-C

Szybki przewodnik po instrukcji żurawia warsztatowego Vestil EHN-40-C. Dowiedz się, jak bezpiecznie obsługiwać urządzenie, podnosić i opuszczać ładunki, przeprowadzić montaż oraz jak dbać o układ hydrauliczny.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Żuraw warsztatowy Vestil EHN-40-C służy do podnoszenia ładunków o masie do 4000 lbs. Obsługa polega na zamykaniu zaworu spustowego w celu podniesienia ładunku i powolnym otwieraniu go w celu opuszczenia. str. 3

Najważniejsze czynności

  • Odpowietrzanie układu hydraulicznego str. 3
  • Blokowanie nóg str. 3

Problemy i rozwiązania

Słaba wydajność podnoszenia

Odpowietrz układ hydrauliczny poprzez otwarcie zaworu i szybkie pompowanie przy opuszczonym wysięgniku.

str. 3

Dane techniczne

Parametr Wartość Znaczenie Strony
Maksymalna nośność 4000 lbs Maksymalny udźwig urządzenia str. 2
Szerokość między nogami 36½" Prześwit między nogami podstawy str. 2

Gdzie szukać w PDF

  • Strona tytułowa i model str. 1
  • Specyfikacja i ostrzeżenia str. 2
  • Instrukcja obsługi str. 3
  • Schemat montażowy str. 4
  • Lista części str. 5
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Żuraw warsztatowy Vestil EHN-40-C to urządzenie przeznaczone do podnoszenia ładunków. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z instrukcją, aby uniknąć uszkodzeń mienia oraz obrażeń ciała. Urządzenie posiada zmienną nośność w zależności od wysunięcia ramienia (jib).

Żuraw warsztatowy Vestil EHN-40-C
Żuraw warsztatowy Vestil EHN-40-C

Specyfikacja techniczna

  • Maksymalna nośność: 4000 lbs (ok. 1814 kg)
  • Nośność w pozycji 1: 4000 lbs
  • Nośność w pozycji 2: 3000 lbs
  • Nośność w pozycji 3: 2000 lbs
  • Nośność w pozycji 4: 1000 lbs
  • Maksymalna wysokość podnoszenia (min. wysunięcie): 86 cali
  • Maksymalna wysokość podnoszenia (maks. wysunięcie): 102 cale
  • Szerokość całkowita: 42 cale
  • Szerokość między nogami: 36,5 cala

Instrukcja obsługi

Podnoszenie ładunku: Zamknij zawór spustowy, obracając uchwyt zgodnie z ruchem wskazówek zegara do pozycji "snug-tight" (nie dokręcaj zbyt mocno). Następnie użyj pompy, aby podnieść ładunek.

Opuszczanie ładunku: Powoli otwieraj zawór spustowy, obracając uchwyt przeciwnie do ruchu wskazówek zegara. Prędkość opuszczania jest kontrolowana przez stopień otwarcia zaworu.

Odpowietrzanie układu hydraulicznego: Jeśli wydajność podnoszenia jest niska, w układzie może znajdować się powietrze. Aby je usunąć, otwórz całkowicie zawór spustowy, przytrzymaj wysięgnik (boom) w dół i szybko poruszaj uchwytem pompy kilka razy.

Montaż i bezpieczeństwo

Urządzenie wymaga montażu zgodnie z dołączonym schematem. Przed każdym użyciem należy sprawdzić, czy wszystkie śruby i nakrętki są dokręcone. Nogi żurawia muszą być zawsze zablokowane w pozycji dolnej przed podnoszeniem ładunku. Nigdy nie używaj żurawia na nierównym podłożu, co może doprowadzić do przewrócenia urządzenia. Pamiętaj, że siłownik hydrauliczny służy wyłącznie do podnoszenia, a nie do długotrwałego podtrzymywania ładunku.

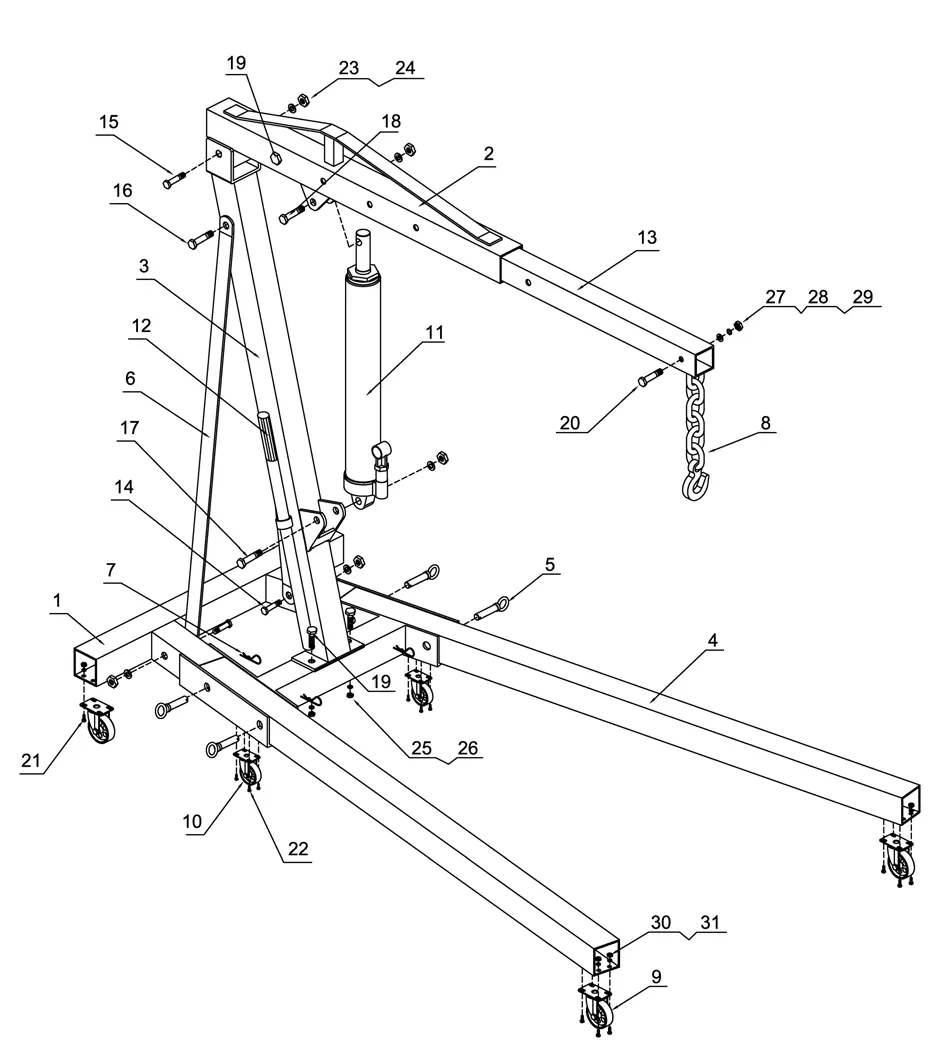

Schemat montażowy żurawia warsztatowego
Schemat montażowy żurawia warsztatowego

Praktyczna pomoc

Typowe problemy

Słaba wydajność podnoszenia

W układzie hydraulicznym może znajdować się powietrze. Otwórz zawór spustowy, przytrzymaj wysięgnik w dół i szybko poruszaj uchwytem pompy.

Ryzyko przewrócenia

Nigdy nie używaj żurawia na nierównym podłożu. Zawsze blokuj nogi w pozycji roboczej przed podnoszeniem.

Przed użyciem

  • Sprawdź, czy wszystkie śruby i nakrętki są prawidłowo zamontowane i dokręcone.
  • Upewnij się, że podłoże jest równe i stabilne.
  • Zablokuj nogi w pozycji dolnej.
  • Sprawdź, czy ładunek nie przekracza dopuszczalnej nośności dla danej pozycji wysięgnika.
  • Upewnij się, że zawór spustowy działa poprawnie.

Parametry w praktyce

Nośność (Lifting capacity)
Maksymalny ciężar, jaki można podnieść w danej pozycji wysięgnika (od 1000 do 4000 lbs).
Jib extension
Wysunięcie ramienia żurawia, które wpływa na maksymalną wysokość podnoszenia i udźwig.

Ilustracje i schematy

  • Schemat montażowy (Assembly Diagram) przedstawia rozmieszczenie elementów konstrukcyjnych, takich jak podstawa, wysięgnik, siłownik i koła.
  • Lista części (Parts List) zawiera numery referencyjne (REF#) odpowiadające elementom na schemacie oraz ich ilości.

Zgodność modelu

  • Używaj wyłącznie oryginalnych śrub i nakrętek o wysokiej wytrzymałości dostarczonych z zestawem. Nie zastępuj ich słabszymi zamiennikami.
