Instrukcja wymiany sterownika Integrated Variable Speed Control Trane Technologies...
Profesjonalna instrukcja wymiany sterownika Integrated Variable Speed Control (IVSC) dla urządzeń HVAC Trane Technologies. Przewodnik zawiera szczegółowe kroki demontażu, procedurę nakładania pasty termoprzewodzącej, wytyczne dotyczące...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje procedurę wymiany sterownika Integrated Variable Speed Control (IVSC) w urządzeniach HVAC firmy Trane Technologies, w tym kroki demontażu, nakładania pasty termoprzewodzącej i ponownego montażu. str. 1, 4, 5, 6
Najważniejsze czynności
- Odłącz zasilanie i odczekaj 2 minuty przed serwisowaniem. str. 4
- Sprawdź napięcie DC przed dotknięciem komponentów. str. 4
- Nałóż pastę termoprzewodzącą wzdłuż wycięcia na płycie chłodzącej. str. 6
Konserwacja i reset
- Wymiana sterownika IVSC wymaga użycia pasty termoprzewodzącej i odpowiedniego dokręcenia nakrętek aluminiowych. str. 6, 7
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moment dokręcania nakrętek | 40-50 in. lbs. | Wymagany moment dokręcania nakrętek aluminiowych płyty chłodzącej. | str. 7 |
Gdzie szukać w PDF
- Bezpieczeństwo str. 2
- Narzędzia i części str. 3
- Demontaż sterownika str. 4, 5
- Montaż sterownika str. 6, 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera procedurę wymiany sterownika Integrated Variable Speed Control (IVSC) w urządzeniach HVAC firmy Trane Technologies. Instalacja musi być przeprowadzona przez wykwalifikowany personel. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie i odczekać co najmniej 2 minuty, aby rozładować kondensatory.
Wymagane narzędzia i części
- Miernik napięcia DC (DC Volt Meter)
- Klucz nasadowy 5/16"
- Klucz 7/16"
- Klucz dynamometryczny z nasadką 7/16"
- Pasta termoprzewodząca (dołączona do zestawu)
- Zapasowe nakrętki aluminiowe (dołączone do zestawu)
Przygotowanie i demontaż
Przed rozpoczęciem prac upewnij się, że napięcie na punktach testowych +DC i -DC jest niższe niż 42 VDC. Procedura demontażu obejmuje:

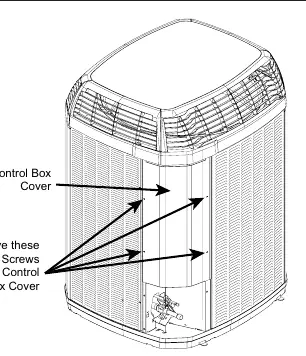

- Zdjęcie pokrywy skrzynki sterowniczej.
- Odłączenie przewodu uziemiającego oraz wiązek przewodów (złącza AOC i MOC).

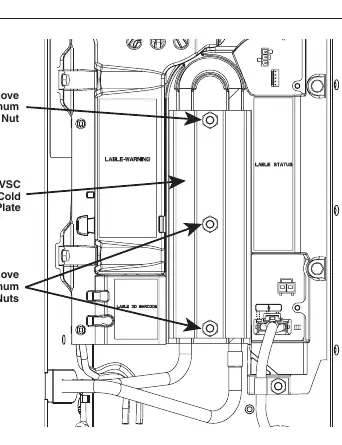

- Odkręcenie trzech nakrętek aluminiowych mocujących płytę chłodzącą (Cold Plate).
- Odsunięcie linii cieczy (Liquid Line) o 1-2 cale, uważając, aby jej nie wygiąć.

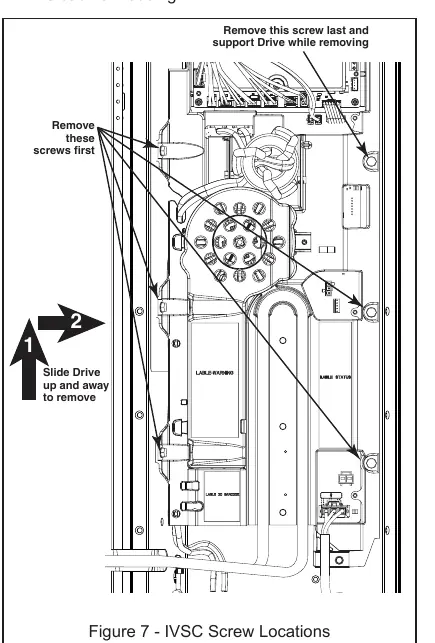

- Odkręcenie śrub mocujących sterownik IVSC i wysunięcie go z obudowy.
Montaż nowego sterownika
Proces instalacji wymaga precyzji w nakładaniu pasty termoprzewodzącej:
- Wyczyść powierzchnię miedzianych rurek z resztek starej pasty.
- Nałóż pasek pasty o grubości 1/8 cala wzdłuż środka wycięcia na płycie chłodzącej.
- Wsuń sterownik na miejsce i przykręć go do obudowy.
- Podłącz ponownie wszystkie wiązki przewodów zgodnie z oznaczeniami.
- Umieść płytę chłodzącą na linii cieczy i dokręć nakrętki aluminiowe.
Finalizacja i kontrola

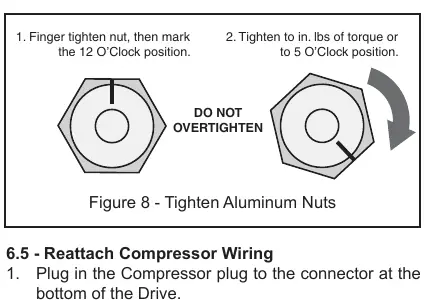

Po zamontowaniu sterownika należy dokręcić nakrętki aluminiowe momentem 40-50 in. lbs. Jeśli nie posiadasz klucza dynamometrycznego, dokręć nakrętki ręcznie, zaznacz pozycję godziny 12:00, a następnie dokręć do pozycji godziny 5:00. Na koniec wykonaj inspekcję końcową, sprawdź, czy przewody nie są przytrzaśnięte, uruchom urządzenie i zweryfikuj jego działanie.
Praktyczna pomoc
Typowe problemy
Niebezpieczne napięcie w kondensatorach
Po odłączeniu zasilania odczekaj 2 minuty i sprawdź miernikiem, czy napięcie na punktach +DC i -DC jest poniżej 42 VDC.
Uszkodzenie linii cieczy
Podczas demontażu płyty chłodzącej odsuń linię cieczy tylko o 1-2 cale i unikaj jej wyginania lub naprężania.
Ryzyko zerwania gwintu nakrętek aluminiowych
Nie przekraczaj momentu 80 in. lbs. Zalecany moment to 40-50 in. lbs. Użyj zapasowych nakrętek z zestawu w razie uszkodzenia.
Przed użyciem
- Przygotuj miernik DC, klucz 5/16", klucz 7/16" i klucz dynamometryczny.
- Upewnij się, że masz dostęp do pasty termoprzewodzącej i zapasowych nakrętek z zestawu.
- Odłącz zasilanie urządzenia.
- Odczekaj 2 minuty przed dotknięciem komponentów elektrycznych.
- Zweryfikuj napięcie DC poniżej 42 VDC.
Parametry w praktyce
- Moment dokręcania nakrętek
- 40-50 in. lbs. (lub dokręcenie o 5/12 obrotu od pozycji ręcznego dokręcenia).
- Napięcie bezpieczne
- Poniżej 42 VDC na punktach testowych +DC i -DC.
Ilustracje i schematy
- Rysunki pokazują lokalizację punktów testowych napięcia, rozmieszczenie śrub mocujących sterownik oraz sposób nakładania pasty termoprzewodzącej.

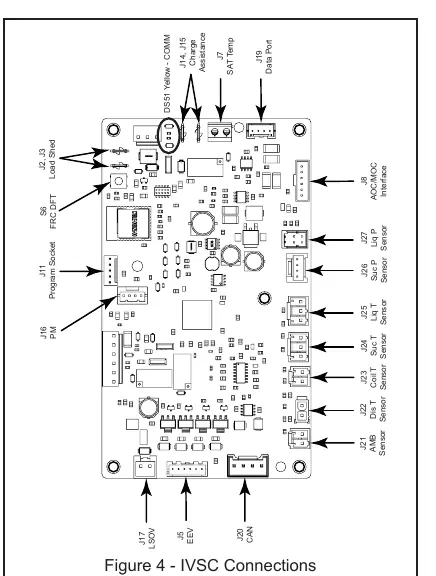

- Schemat połączeń wskazuje rozmieszczenie złączy czujników (J17, J5, J20, J21-J27, J16) na płytce AOC.
