Ogrzewanie i klimatyzacja / Napędy silników
Instrukcja uruchomienia i serwisowania Carrier 19XRV z napędem Danfoss VLT FC102
Kompletny przewodnik po instalacji, uruchomieniu i serwisowaniu napędów Danfoss VLT FC102 w agregatach chłodniczych Carrier 19XRV. Zawiera procedury bezpieczeństwa, kody błędów i instrukcje techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja dotyczy procedur rozruchu i serwisowania napędów Danfoss VLT FC102 w agregatach Carrier 19XRV. Obejmuje bezpieczeństwo, identyfikację napędów (D, E, PD), procedury rozruchu, konserwację oraz diagnostykę kodów błędów. str. 1, 3, 23, 24
Najważniejsze czynności
- Rozładowanie kondensatorów DC str. 2, 4, 25, 30
- Resetowanie alarmów str. 25, 26, 29
Pierwsze uruchomienie
- Procedura rozruchu str. 24
Problemy i rozwiązania
Earth Fault
Odłącz silnik, sprawdź izolację kabli i silnika. Jeśli błąd nadal występuje bez silnika, problem leży w napędzie.
str. 26, 27, 28Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| 4 | Mains phase loss | Sprawdź napięcie zasilania i równowagę faz (imbalance < 3%). | str. 26 |
| 13 | Over current | Sprawdź wartości silnika w menu VFD Parameters. Uruchom z odłączonym silnikiem. | str. 26 |
Konserwacja i reset
- Resetowanie napędu str. 25, 29
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zakres mocy | 315 - 1000 kW | Zakres mocy obsługiwanych napędów. | str. 4 |
| Napięcie | 380-480V AC | Napięcie zasilania. | str. 3, 9 |
Gdzie szukać w PDF
- Bezpieczeństwo str. 1, 2
- Identyfikacja komponentów str. 4, 9, 10, 11
- Schematy str. 15, 16, 22, 31
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy napędów Danfoss VLT FC102 stosowanych w agregatach chłodniczych Carrier 19XRV. Dokument zawiera kluczowe procedury bezpieczeństwa, instrukcje transportu (rigging), montażu, rozruchu oraz diagnostyki usterek. Przed przystąpieniem do jakichkolwiek prac serwisowych należy bezwzględnie upewnić się, że zasilanie jest odłączone, a kondensatory DC rozładowane.
Bezpieczeństwo
- Prace przy urządzeniu mogą wykonywać wyłącznie wykwalifikowani elektrycy.
- Zawsze odłączaj i zabezpieczaj zasilanie (lockout/tagout) przed serwisowaniem.
- Kondensatory DC zachowują niebezpieczne napięcie po odłączeniu zasilania. Przed dotknięciem komponentów wewnętrznych należy zmierzyć napięcie woltomierzem i upewnić się, że wynosi ono zero.
- Nie używaj tlenu do przedmuchiwania linii ani do testów ciśnieniowych.
- Zawsze stosuj odpowiednie środki ochrony indywidualnej (PPE).
Identyfikacja napędu
Dostępne są trzy główne konfiguracje napędów:

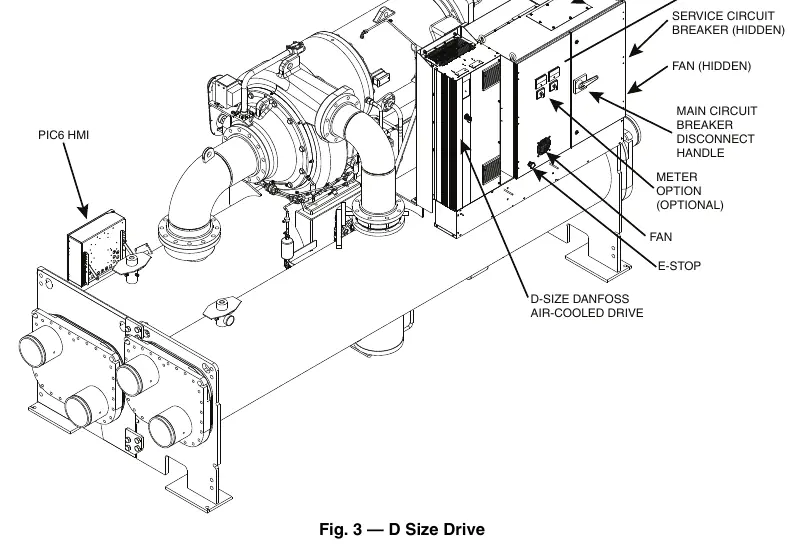

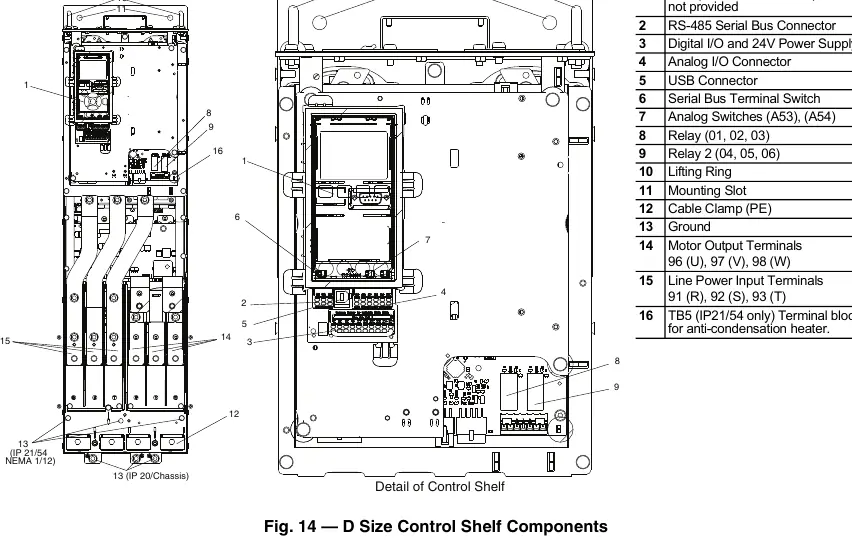

- D Size: Napęd montowany na kondensatorze.

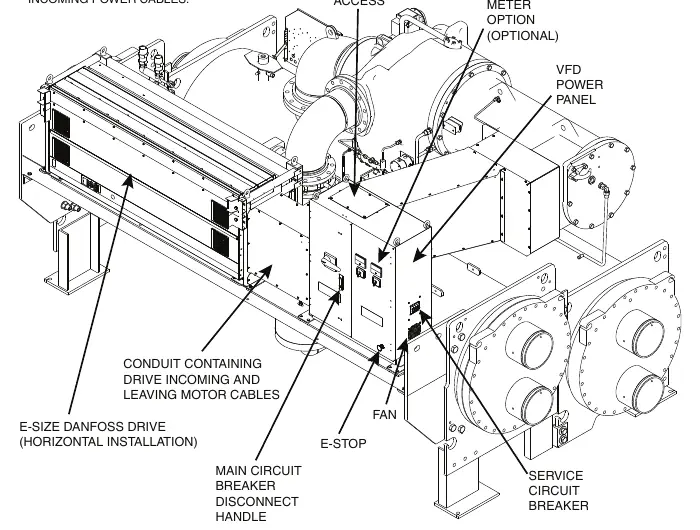

- E Size: Napęd o wyższym natężeniu, montowany poziomo.
- PD Size (Parallel Drive): System równoległy składający się z czterech modułów D, zapewniający większą wydajność.
Transport i montaż
Urządzenie jest ciężkie. Do podnoszenia należy używać dedykowanych uchwytów (lifting eyes) i odpowiedniego sprzętu. Kąt podnoszenia dla napędów PD nie może przekraczać 45 stopni. Należy zapewnić odpowiednią wentylację zgodnie z normą ANSI/ASHRAE 15.
Rozruch
- Sprawdź parametry w menu VFD_CONF (CFGUMVFD) i porównaj z tabliczką znamionową.
- Zweryfikuj okablowanie zasilające i uziemienie.
- Wykonaj pomiary termiczne połączeń kondensatorów i zasilania.
- Zmierz napięcie wejściowe (równowaga faz powinna wynosić poniżej 3%).
Serwis i konserwacja
Okresowo sprawdzaj wszystkie zawory, złączki i przewody pod kątem korozji, rdzy i wycieków. Nie używaj ponownie oleju sprężarkowego, który był wystawiony na działanie atmosfery. W przypadku wymiany komponentów należy używać wyłącznie części zamiennych spełniających wymagania producenta.
Rozwiązywanie problemów
Napęd wyświetla kody Alert (ostrzeżenia) oraz Alarm (błędy powodujące zatrzymanie). W przypadku alarmu należy usunąć przyczynę i zresetować napęd za pomocą panelu HMI lub oprogramowania Danfoss MCT-10. W przypadku błędów uziemienia (Earth Fault) należy odłączyć silnik i sprawdzić izolację kabli oraz silnika za pomocą megomierza.
Informacje o producencie
Carrier Global Corporation
Praktyczna pomoc
Typowe problemy
Błąd uziemienia (Earth Fault)
Odłącz silnik od napędu. Jeśli błąd nadal występuje bez podłączonego silnika, problem leży w napędzie (prawdopodobnie uszkodzony czujnik prądu).
Błąd fazy zasilania (Mains phase loss)
Sprawdź napięcie zasilania i równowagę faz (imbalance musi być poniżej 3%).
Błąd komunikacji (Fieldbus)
Sprawdź połączenia kabla komunikacyjnego i ustawienia parametrów 8.01 oraz 8.02.
Przed użyciem

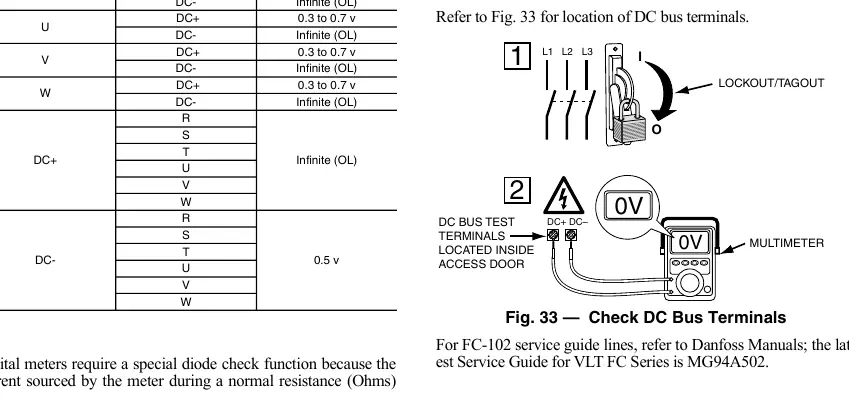

- Sprawdź, czy kondensatory DC są rozładowane (zmierzyć napięcie między DC+ i DC- oraz do obudowy).
- Upewnij się, że zasilanie jest odłączone i zabezpieczone (lockout/tagout).
- Sprawdź poprawność okablowania i uziemienia.
- Upewnij się, że wentylacja jest zgodna z ANSI/ASHRAE 15.
- Sprawdź, czy wszystkie wentylatory chłodzące działają.
Ilustracje i schematy
- Schematy okablowania (Fig. 22, 23, 31) pokazują połączenia zasilania i sterowania.
- Rysunki montażowe (Fig. 3, 4, 5) przedstawiają rozmieszczenie komponentów.
Zgodność modelu
- Napęd przeznaczony do agregatów Carrier 19XRV.
- Wymaga sterowania PIC 6.
- Współpracuje z oprogramowaniem Danfoss MCT-10.
