Instrukcja obsługi agregatu wody lodowej Carrier 19XR

Kompletny przewodnik techniczny i instalacyjny dla agregatu wody lodowej Carrier 19XR. Dokument zawiera szczegółowe dane dotyczące wymiarów, schematów okablowania, instalacji rurociągów oraz konfiguracji systemu sterowania SmartVu.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Carrier 19XR to odśrodkowy agregat wody lodowej. Instrukcja zawiera wytyczne dotyczące instalacji mechanicznej (rurociągi, izolacja podstawy) oraz elektrycznej (zasilanie, sterowanie, okablowanie komunikacyjne). str. 1, 13, 14, 16

Najważniejsze czynności

  • Instalacja rurociągów i filtrów str. 13, 14
  • Podłączenie zasilania i sterowania str. 16, 17, 18, 19
  • Poziomowanie agregatu str. 15

Pierwsze uruchomienie

  • Przed uruchomieniem należy sprawdzić poprawność instalacji elektrycznej, uziemienia, obecność filtrów na rurociągach oraz zainstalować monitor tlenu w maszynowni. str. 13, 14

Problemy i rozwiązania

Zakłócenia w komunikacji

Użyj ekranowanej skrętki i prowadź ją w oddzielnym metalowym kanale.

str. 13

Konserwacja i reset

  • System sterowania SmartVu automatycznie zapisuje kody alarmów, które mogą być odczytane i usunięte przez serwisanta. str. 5

Dane techniczne

Parametr Wartość Znaczenie Strony
Cooling Capacity 300-6000 RT Zakres wydajności chłodniczej w zależności od konfiguracji. str. 1, 8

Gdzie szukać w PDF

  • Model Nomenclature str. 3
  • Performance Data str. 10, 11
  • Dimensions str. 12, 13
  • Wiring Diagrams str. 14, 15, 20, 22
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera wytyczne dotyczące instalacji, okablowania, wymiarowania oraz konfiguracji agregatów wody lodowej Carrier 19XR. Dokument jest przeznaczony dla wykwalifikowanego personelu technicznego odpowiedzialnego za montaż i uruchomienie systemu.

Opis urządzenia

Agregaty Carrier 19XR to wysokowydajne odśrodkowe agregaty wody lodowej, dostępne w wersjach jedno- i dwustopniowych. Urządzenia są zaprojektowane do pracy z czynnikiem chłodniczym HFC-134a. Systemy te oferują zaawansowane funkcje, takie jak system sterowania SmartVu, opcje odzysku energii, magazynowanie lodu oraz możliwość pracy w układach szeregowych (Series Counter Flow).

Instalacja i montaż

Instalacja musi być przeprowadzona zgodnie z lokalnymi przepisami budowlanymi i elektrycznymi. Kluczowe wymagania obejmują:

Dodatkowe zdjęcie montażowe ze strony 2
Dodatkowe zdjęcie montażowe ze strony 2

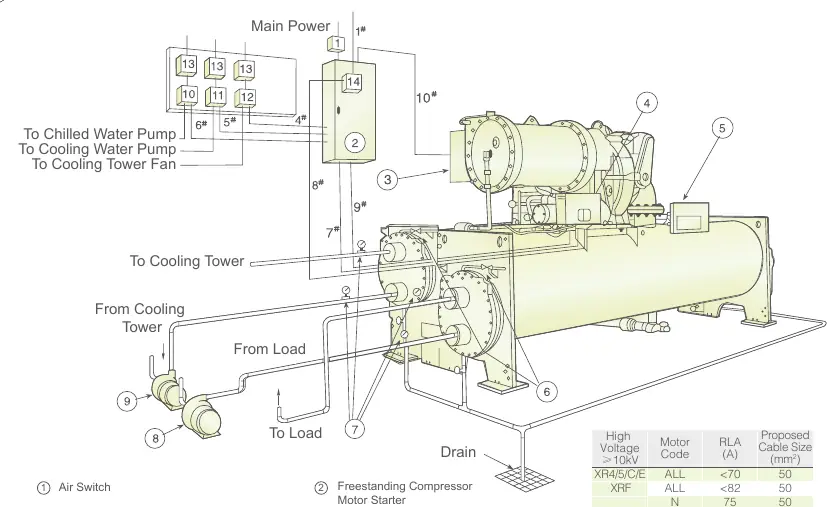

Typowe orurowanie i okablowanie (Free-standing Starter)
Typowe orurowanie i okablowanie (Free-standing Starter)
Typy izolacji podstawy
Typy izolacji podstawy
Dodatkowe zdjęcie montażowe ze strony 28
Dodatkowe zdjęcie montażowe ze strony 28
  • Rurociągi: Należy zainstalować filtry na przewodach wody chłodzącej i lodowej. Na wlocie i wylocie rur należy zamontować termometry (0-50°C) oraz manometry (0-1MPa lub 2MPa).
  • Wentylacja: Zaleca się instalację monitora zawartości tlenu w maszynowni, który uruchomi alarm, jeśli poziom tlenu spadnie poniżej 19,5%.
  • Izolacja podstawy: Agregat wymaga odpowiedniego wypoziomowania przy użyciu dostarczonych podkładek poziomujących i śrub regulacyjnych.

Okablowanie

Instrukcja zawiera szczegółowe schematy połączeń dla różnych konfiguracji:

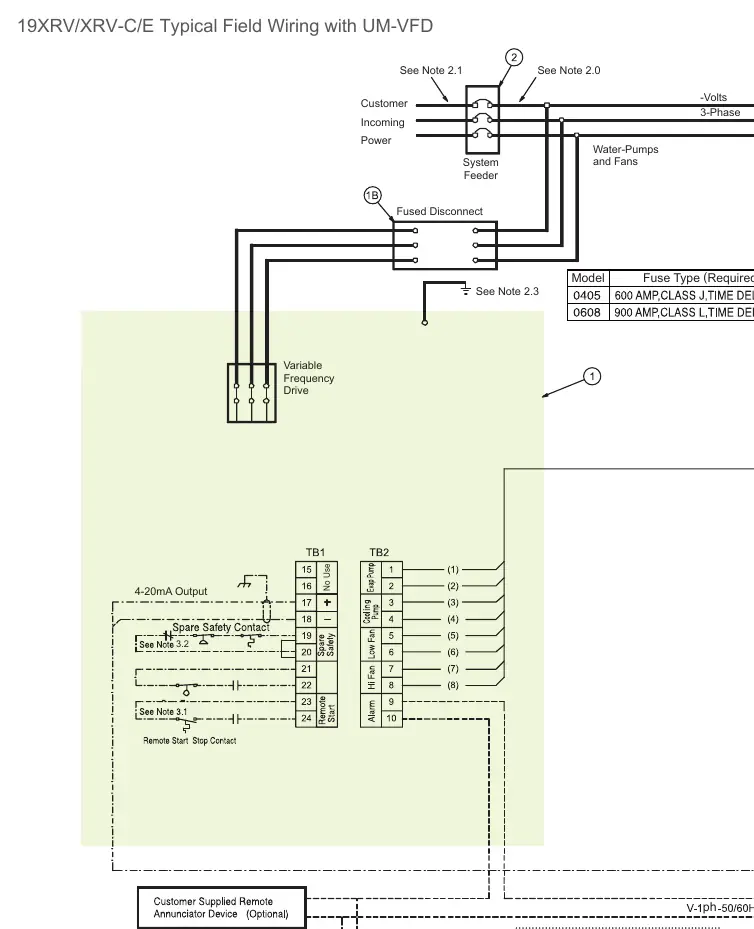

Schemat połączeń 19XRV z wbudowanym falownikiem (UM-VFD)
Schemat połączeń 19XRV z wbudowanym falownikiem (UM-VFD)
  • Zasilanie: Należy zapewnić odpowiednie zabezpieczenia i przewody zgodnie z tabelami obciążeń (RLA) dla danego modelu. Nie wolno używać przewodów aluminiowych.
  • Sterowanie: Przewody sterownicze muszą być prowadzone oddzielnie od przewodów zasilających, aby uniknąć zakłóceń. W przypadku systemów z falownikiem (VFD) lub sterowaniem SmartVu, należy stosować ekranowane przewody typu skrętka.
  • Uziemienie: Kompresor i sterownik muszą być uziemione zgodnie z lokalnymi przepisami (np. NFPA-70).

System sterowania SmartVu

Agregat wyposażony jest w inteligentny system sterowania SmartVu z 10-calowym kolorowym ekranem dotykowym. System umożliwia monitorowanie parametrów pracy w czasie rzeczywistym, diagnostykę usterek, zarządzanie alarmami oraz integrację z systemami automatyki budynkowej (BACnet, Modbus).

Dane techniczne i wymiary

Dokument zawiera obszerne tabele wydajności dla różnych napięć zasilania (380V, 10kV) oraz szczegółowe rysunki wymiarowe dla różnych konfiguracji kompresorów i starterów. Użytkownik powinien odnieść się do odpowiedniej tabeli w sekcji Performance Data, aby dobrać parametry dla konkretnego modelu.

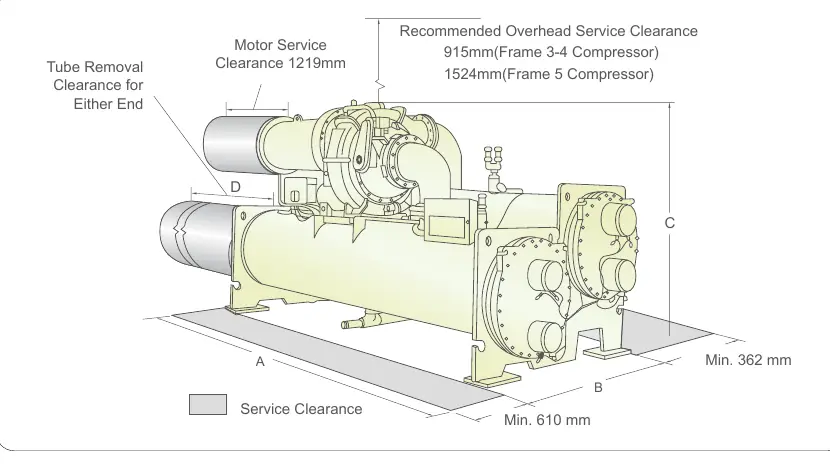

Wymiary agregatu 19XR
Wymiary agregatu 19XR

Informacje o producencie

Carrier Global Corporation

Profil marki

Praktyczna pomoc

Typowe problemy

Zakłócenia w komunikacji sterowania

Przewody komunikacyjne muszą być prowadzone w oddzielnym metalowym kanale, z dala od kabli wysokiego napięcia i urządzeń generujących zakłócenia.

Niewłaściwe chłodzenie silnika

Upewnij się, że instalacja chłodzenia silnika (półhermetycznego) jest poprawna i nie ma wycieków czynnika chłodniczego.

Błędy w odczytach ciśnienia/temperatury

Sprawdź poprawność instalacji manometrów i termometrów na wlocie i wylocie rur zgodnie z wymaganiami instrukcji.

Przed użyciem

  • Sprawdź, czy wszystkie rury i przewody są poprawnie oznaczone.
  • Upewnij się, że filtry są zainstalowane na rurociągach wody lodowej i chłodzącej.
  • Zainstaluj manometry i termometry na wlocie i wylocie.
  • Zainstaluj zawór bezpieczeństwa z odpowietrzeniem wyprowadzonym na zewnątrz.
  • Zainstaluj monitor tlenu w maszynowni.
  • Sprawdź, czy uziemienie jest wykonane zgodnie z przepisami.

Parametry w praktyce

Cooling Capacity
Wydajność chłodnicza agregatu, podawana w tonach chłodniczych (RT).
RLA (Rated Load Amps)
Znamionowy prąd obciążenia silnika, kluczowy dla doboru zabezpieczeń i przekroju przewodów.
LWT (Leaving Water Temperature)
Temperatura wody opuszczającej agregat.

Ilustracje i schematy

  • Schematy połączeń (Piping and Wiring) pokazują punkty podłączenia zasilania głównego, pomp wody lodowej, pomp wody chłodzącej oraz wież chłodniczych.
  • Rysunki wymiarowe (Chiller Dimensions) określają wymagane odstępy serwisowe (Service Clearance) dla demontażu rur i obsługi silnika.

Zgodność modelu

  • Agregat obsługuje protokoły BACnet i Modbus do integracji z systemami automatyki budynkowej.
  • Wymagane jest stosowanie czynnika chłodniczego HFC-134a.
  • Dostępne są różne opcje starterów: Y-Δ, Across the Line, Primary Reactor, Auto-transformer.
