Instrukcja instalacji agregatu wody lodowej Carrier 17EX
Profesjonalny przewodnik instalacji agregatu wody lodowej Carrier 17EX. Zawiera wytyczne dotyczące montażu, transportu, podłączeń hydraulicznych, elektrycznych, izolacji oraz listę kontrolną startową.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera szczegółowe wytyczne dotyczące instalacji, transportu (rigging), podłączeń hydraulicznych i elektrycznych oraz izolacji agregatów wody lodowej Carrier 17EX. str. 2, 5, 12, 18
Najważniejsze czynności
- Podnoszenie agregatu str. 5
- Podłączenie elektryczne str. 18, 19
Pierwsze uruchomienie
- Wypełnienie listy kontrolnej startowej str. 31, 32
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wydajność nominalna | 1500 - 2250 ton | Zakres wydajności chłodniczej | str. 1 |
| Częstotliwość | 50/60 Hz | Obsługiwana częstotliwość zasilania | str. 1 |
Gdzie szukać w PDF
- Bezpieczeństwo str. 1
- Instalacja str. 2, 12
- Schematy elektryczne str. 20, 22, 23
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące instalacji agregatów wody lodowej Carrier 17EX o wydajności nominalnej od 1500 do 2250 ton. Dokument obejmuje procedury odbioru, transportu (rigging), montażu, podłączeń hydraulicznych i elektrycznych oraz izolacji termicznej. Przed przystąpieniem do prac należy zapoznać się z wymogami bezpieczeństwa zawartymi w dokumencie.
Odbiór i transport urządzenia
Agregat jest dostarczany fabrycznie zmontowany i przetestowany pod kątem szczelności. Przed rozładunkiem należy sprawdzić urządzenie pod kątem uszkodzeń transportowych. W przypadku stwierdzenia uszkodzeń należy sporządzić protokół szkody przed usunięciem urządzenia z pojazdu transportowego. Agregat należy podnosić wyłącznie w wyznaczonych punktach zgodnie z instrukcją riggingu (Rysunek 3).
Montaż i posadowienie
Agregat musi być wypoziomowany. Wymagane jest zastosowanie odpowiedniej izolacji drgań (standardowej lub opcjonalnej) oraz użycie zaprawy (grout) zgodnie z zaleceniami producenta. Należy zapewnić odpowiednią przestrzeń serwisową wokół urządzenia.
Podłączenia hydrauliczne
- Woda lodowa: Należy zapewnić odpowiednie otwory na czujniki ciśnienia i temperatury. Kierunek przepływu wody musi być zgodny z oznaczeniami (wlot dolny, wylot górny).
- Chłodnice oleju: Wymagane jest podłączenie wody do chłodnic oleju sprężarki i przekładni zewnętrznej.
- Zawory bezpieczeństwa: Muszą być wyprowadzone na zewnątrz budynku zgodnie z normą ASHRAE 15.
Podłączenia elektryczne
Wszystkie prace elektryczne muszą być wykonane zgodnie z lokalnymi przepisami i schematami połączeń. Należy zapewnić odpowiednie ekranowanie kabli sterowniczych. Nie wolno podłączać zewnętrznego źródła zasilania sterowania do zacisków LL1 i LL2 w rozruszniku silnika sprężarki.
Izolacja
Wymagana jest izolacja termiczna wymienionych komponentów (m.in. płaszcz chłodnicy, rury ssawne, zbiornik ekonomizera). Izolacja musi być chroniona przed uszkodzeniami podczas prac spawalniczych.
Lista kontrolna startowa
Przed uruchomieniem należy wypełnić listę kontrolną (Installation Start-Up Request Checklist), która potwierdza poprawność wykonania wszystkich etapów instalacji, w tym wypoziomowania, podłączeń hydraulicznych i elektrycznych.
Informacje o producencie
Carrier Global Corporation
Praktyczna pomoc
Typowe problemy
Wibracje urządzenia
Sprawdź wypoziomowanie agregatu. Upewnij się, że użyto odpowiednich podkładek poziomujących i izolacji zgodnie z instrukcją.
Uszkodzenia podczas transportu
Sprawdź urządzenie przed rozładunkiem. W przypadku uszkodzeń zgłoś reklamację do firmy transportowej przed usunięciem z pojazdu.
Błędy w podłączeniu elektrycznym
Upewnij się, że użyto ekranowanych kabli sterowniczych i zachowano odpowiednią separację od przewodów zasilających.
Przed użyciem
- Sprawdź, czy agregat jest wypoziomowany.
- Upewnij się, że wszystkie elementy są zainstalowane zgodnie z instrukcją.
- Sprawdź, czy zawory bezpieczeństwa są wyprowadzone na zewnątrz.
- Zweryfikuj poprawność podłączeń hydraulicznych (kierunek przepływu).
- Sprawdź poprawność podłączeń elektrycznych (zasilanie i sterowanie).
Parametry w praktyce
- Nominal Tons
- Wydajność chłodnicza urządzenia (1500-2250 ton).
- Torque (Moment dokręcania)
- Wartości momentu obrotowego dla połączeń kołnierzowych (np. 786 N-m dla kołnierza 1).
- FLA (Full Load Amps)
- Prąd pełnego obciążenia dla komponentów elektrycznych.
- LRA (Locked Rotor Amps)
- Prąd rozruchowy przy zablokowanym wirniku.
Ilustracje i schematy

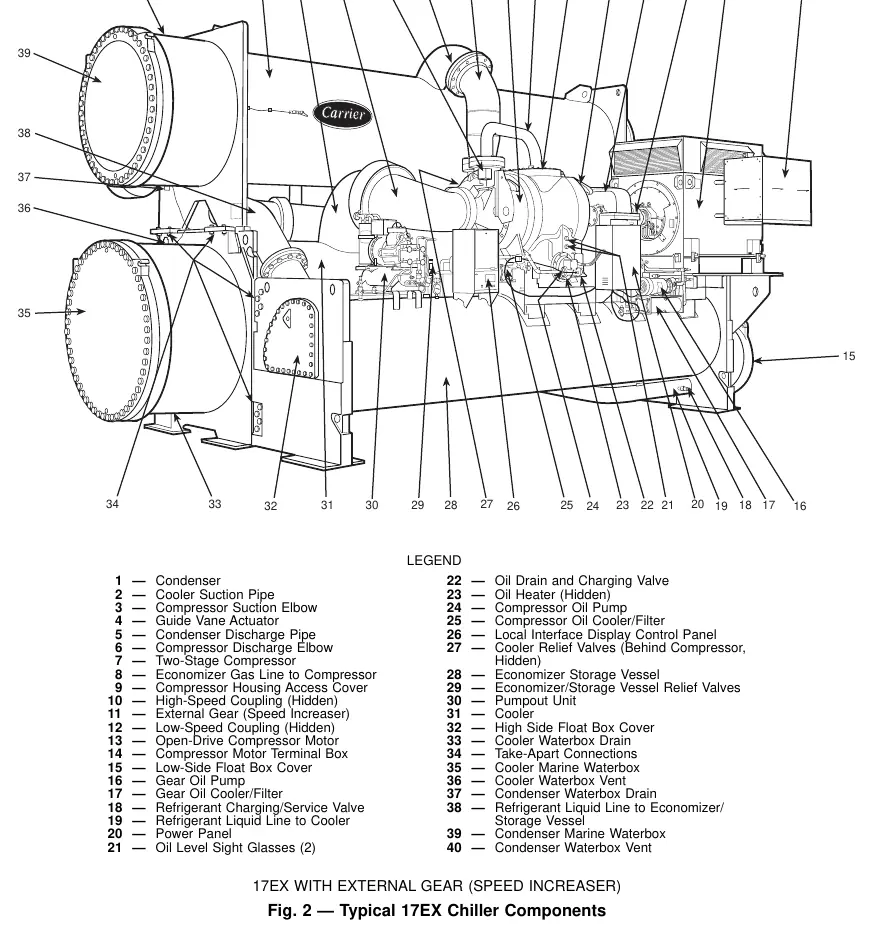

- Rysunek 2 przedstawia typowe komponenty agregatu 17EX.

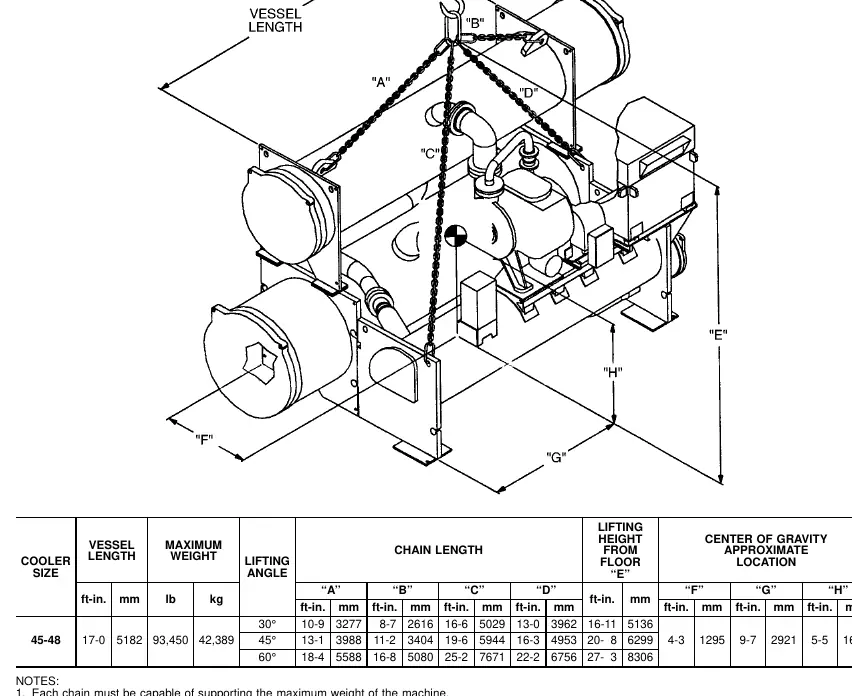

- Rysunek 3 pokazuje instrukcję podnoszenia (rigging) agregatu.

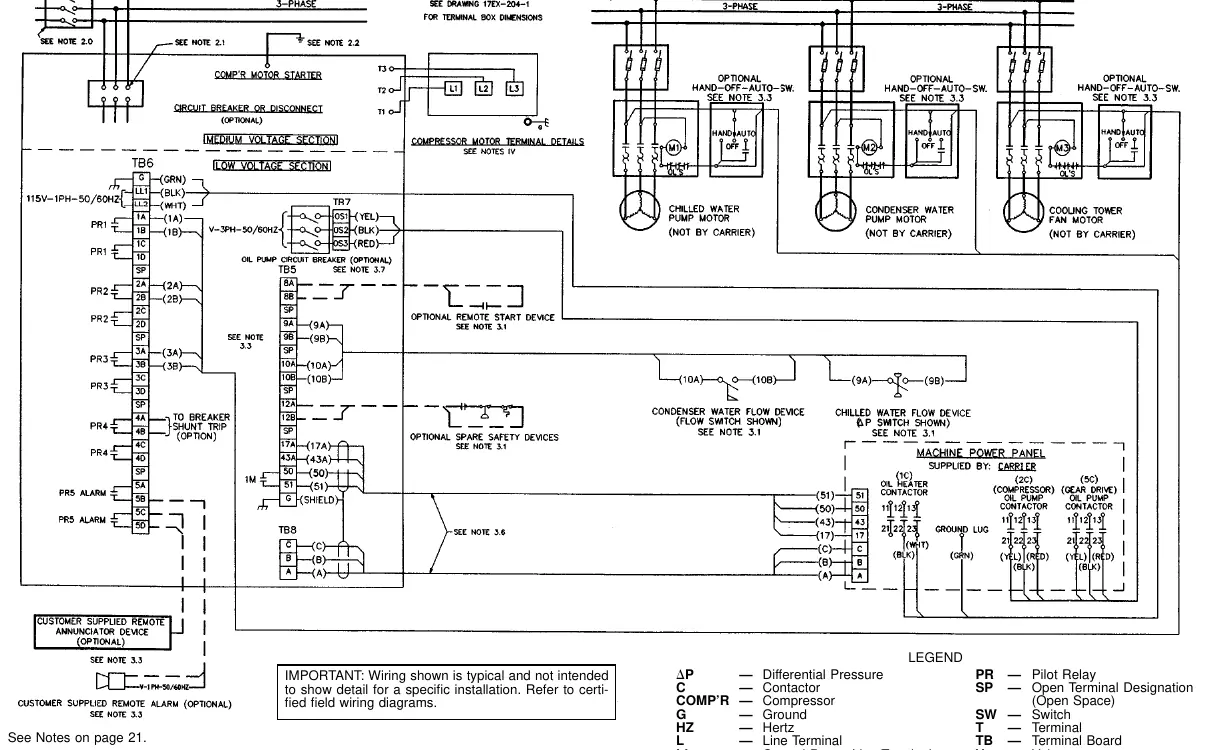

- Rysunek 15 przedstawia typowe schematy połączeń elektrycznych.
Zgodność modelu
- Agregat przeznaczony do wody lodowej lub solanki.
- Wymagane przestrzeganie normy ASHRAE 15 dla wentylacji i bezpieczeństwa.
