Instrukcja uruchomienia i serwisowania napędu VFD Carrier 19XRV/23XRV

Kompletny przewodnik po instalacji, uruchomieniu i serwisowaniu napędów VFD Eaton LCX9000 dla agregatów chłodniczych Carrier 19XRV i 23XRV. Zawiera procedury bezpieczeństwa, kody błędów i schematy.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Instrukcja dotyczy uruchomienia i serwisowania napędów VFD Eaton LCX9000 w agregatach Carrier 19XRV i 23XRV. Kluczowe jest przestrzeganie procedur bezpieczeństwa, w tym rozładowania kondensatorów (5 minut) przed serwisem. str. 1, 2, 3, 7

Najważniejsze czynności

  • Rozładowanie kondensatorów przed serwisem str. 3, 7, 8
  • Uruchomienie napędu str. 6

Pierwsze uruchomienie

  • Procedura uruchomienia str. 6

Problemy i rozwiązania

Overcurrent (Fault 1)

Check loading. Check motor. Check cables.

str. 10
Overvoltage (Fault 2)

Set the deceleration time longer. Add a brake chopper or brake resistor.

str. 10

Kody błędów

Kod Znaczenie Działanie Strony
1 Overcurrent Check loading. Check motor. Check cables. str. 10
2 Overvoltage Set the deceleration time longer. Add a brake chopper or brake resistor. str. 10

Konserwacja i reset

  • Resetowanie błędów str. 7, 10

Dane techniczne

Parametr Wartość Znaczenie Strony
Waga CH72 198 lb Waga napędu str. 8
Waga CH63 264 lb Waga napędu str. 8
Waga CH74 617 lb Waga napędu str. 8

Gdzie szukać w PDF

  • Bezpieczeństwo str. 1, 2
  • Uruchomienie str. 5, 6
  • Serwisowanie str. 7, 8, 9
  • Kody błędów str. 10, 11, 12
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Lokalizacja szyny DC (typowy układ) Strona 3 Połączenia płyt sterujących Strona 8 Procedura usuwania napędu (Frame CH63/CH74) Strona 9

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera procedury uruchomienia i serwisowania napędów o zmiennej częstotliwości (VFD) Eaton LCX9000 stosowanych w agregatach chłodniczych Carrier 19XRV i 23XRV. Dokument jest przeznaczony dla wykwalifikowanego personelu serwisowego. Kluczowym wymogiem bezpieczeństwa jest odczekanie 5 minut po odłączeniu zasilania przed przystąpieniem do jakichkolwiek prac wewnątrz napędu, aby umożliwić rozładowanie kondensatorów szyny DC.

Bezpieczeństwo i ostrzeżenia

Praca z napędem wiąże się z ryzykiem porażenia prądem i obrażeń. Należy przestrzegać następujących zasad:

  • Zawsze odłączaj zasilanie i blokuj dostęp (lockout/tagout) przed serwisowaniem.
  • Odczekaj 5 minut po odłączeniu zasilania, aż kondensatory szyny DC się rozładują.
  • Zawsze sprawdzaj napięcie miernikiem przed dotknięciem jakichkolwiek komponentów wewnętrznych.
  • Nie używaj palnika do usuwania komponentów; system zawiera olej i czynnik chłodniczy pod ciśnieniem.
  • Używaj odpowiedniego sprzętu dźwigowego do przenoszenia ciężkich komponentów napędu.

Identyfikacja komponentów

Napędy występują w różnych rozmiarach ram (CH63, CH72, CH74). Identyfikacja komponentów jest kluczowa dla poprawnego serwisowania. Główne elementy to inwerter, dławik liniowy, wyłącznik główny, karta komunikacyjna (ICVC) oraz karty wejść/wyjść (I/O).

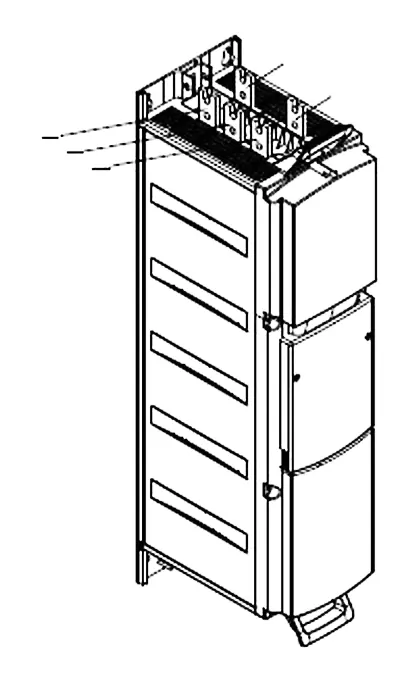

Lokalizacja szyny DC (typowy układ)
Lokalizacja szyny DC (typowy układ)

Uruchomienie napędu

Procedura uruchomienia obejmuje:

  1. Weryfikację instalacji i zapisanie danych z tabliczki znamionowej.
  2. Konfigurację napędu poprzez ekran ICVC (VFD_CONF).
  3. Sprawdzenie okablowania zasilającego i uziemienia.
  4. Wizualną kontrolę wnętrza obudowy pod kątem korozji, wilgoci lub zanieczyszczeń.
  5. Pomiar napięć wejściowych i wykonanie pomiarów termicznych połączeń zasilających.

Serwisowanie i konserwacja

Serwisowanie obejmuje m.in. usuwanie napędu z obudowy. Należy wziąć pod uwagę wagę napędu: CH72 (198 lb / 90 kg), CH63 (264 lb / 120 kg), CH74 (617 lb / 280 kg). Podczas usuwania należy odłączyć okablowanie zasilające, przewody chłodzące oraz odkręcić śruby mocujące chassis do wsporników.

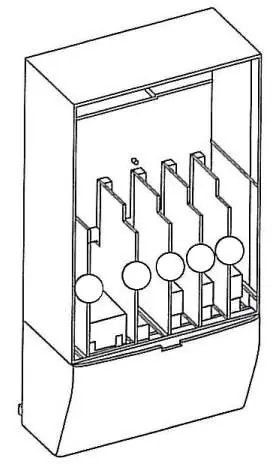

Połączenia płyt sterujących
Połączenia płyt sterujących

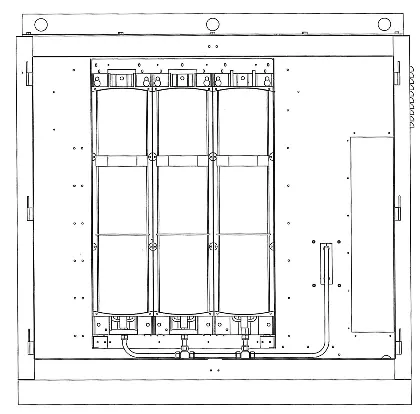

Procedura usuwania napędu (Frame CH63/CH74)
Procedura usuwania napędu (Frame CH63/CH74)

Rozwiązywanie problemów

Napęd wyświetla kody Alert (ostrzeżenia) i Alarm (błędy) na ekranie ICVC. Kody błędów są szczegółowo opisane w tabeli 5, która zawiera opis problemu, sugerowane rozwiązanie oraz działania naprawcze. W przypadku wystąpienia błędu, należy zidentyfikować kod w ekranie VFD_HIST i podjąć odpowiednie kroki zgodnie z tabelą.

Informacje o producencie

Carrier Global Corporation

Profil marki
Strona producenta https://www.carrier.com

Praktyczna pomoc

Typowe problemy

Overcurrent (Fault 1)

Sprawdź obciążenie, silnik oraz kable pod kątem zwarć.

Overvoltage (Fault 2)

Wydłuż czas hamowania lub zainstaluj rezystor hamujący.

Ground Fault (Fault 3)

Sprawdź izolację kabli silnika i samego silnika.

Drive Over-temperature (Fault 14)

Sprawdź przepływ chłodziwa, temperaturę otoczenia i stan wentylatorów.

Przed użyciem

  • Odłącz zasilanie i odczekaj 5 minut na rozładowanie kondensatorów.
  • Sprawdź miernikiem, czy napięcie na szynie DC wynosi 0V.
  • Upewnij się, że chłodziwo cyrkuluje i nie ma wycieków.
  • Sprawdź ustawienia zworek konfiguracyjnych (Fig. 5).
  • Wprowadź parametry w ekranie VFD_CONF.

Ilustracje i schematy

  • Fig 1A/1B: Lokalizacja szyny DC w różnych rozmiarach ram.
  • Fig 5: Schemat zworek konfiguracyjnych.
  • Fig 8/9: Procedura usuwania napędu z obudowy.

Zgodność modelu

  • Instrukcja dotyczy agregatów Carrier 19XRV i 23XRV z kontrolerami PIC III.
  • Wymaga użycia oprogramowania Eaton XDrive do zebrania parametrów.
