Instrukcja uruchomienia i serwisowania agregatów wody lodowej Carrier 19XRV i 23XRV
Kompletny przewodnik serwisowy i instrukcja uruchomienia dla agregatów wody lodowej Carrier 19XRV oraz 23XRV z napędem Rockwell PowerFlex 755. Zawiera procedury bezpieczeństwa, konfigurację VFD, diagnostykę błędów i konserwację.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera procedury uruchomienia, konfiguracji i serwisowania agregatów wody lodowej Carrier 19XRV/23XRV wyposażonych w napęd Rockwell PowerFlex 755. str. 1, 2, 7, 8
Najważniejsze czynności
- Rozładowanie kondensatorów DC str. 3, 11, 15, 16
- Konfiguracja parametrów VFD str. 8
Pierwsze uruchomienie
- Stabilizacja temperatury str. 8
Problemy i rozwiązania
Sprawdź obciążenie, ustawienia limitów w ICVC i temperaturę wody kondensatora.
str. 13Konserwacja i reset
- Resetowanie błędów str. 10
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Czas rozładowania kondensatorów | 5 minut | Minimalny czas oczekiwania po odłączeniu zasilania przed serwisem. | str. 3, 11, 15, 16 |
Gdzie szukać w PDF
- Bezpieczeństwo str. 1, 2
- Uruchomienie str. 7, 8
- Serwis i diagnostyka str. 10, 11, 13, 14
- Schematy elektryczne str. 22, 23, 24, 25
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja jest przeznaczona dla wykwalifikowanego personelu serwisowego zajmującego się uruchomieniem, obsługą i konserwacją agregatów wody lodowej Carrier 19XRV i 23XRV wyposażonych w napęd Rockwell PowerFlex 755. Kluczowe zasady bezpieczeństwa:
- Zawsze odłączaj i blokuj zasilanie przed przystąpieniem do prac serwisowych.
- Po odłączeniu zasilania odczekaj 5 minut, aż kondensatory szyny DC się rozładują.
- Przed dotknięciem jakichkolwiek komponentów wewnętrznych sprawdź multimetrem, czy napięcie na szynie DC wynosi 0V.
- Nie używaj tlenu do przedmuchiwania przewodów ani do zwiększania ciśnienia w agregacie.
Opis urządzenia

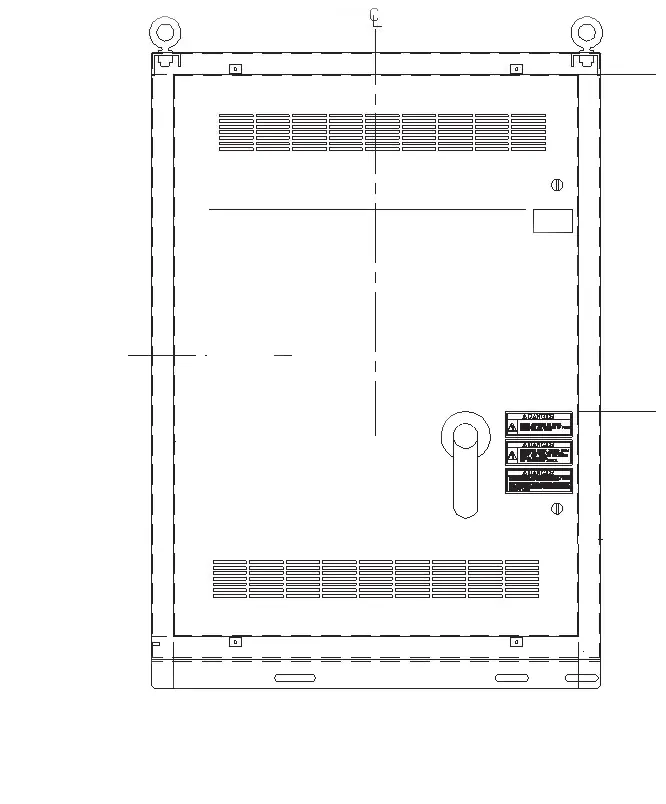

Agregaty 19XRV i 23XRV wykorzystują napędy Rockwell PowerFlex 755 (Frame 6 lub 7). Dokumentacja obejmuje identyfikację komponentów napędu, procedury montażu, konfigurację parametrów oraz schematy elektryczne.

Uruchomienie i konfiguracja
Przed uruchomieniem należy:
- Jeśli agregat był przechowywany na zewnątrz, odczekaj 24 godziny na stabilizację temperatury.
- Weryfikuj instalację, rejestrując dane z tabliczek znamionowych (Allen-Bradley, maszyny, modułu napędu).
- Skonfiguruj parametry VFD za pomocą ekranu ICVC (VFD_CONF).
- Sprawdź poprawność okablowania zasilającego i uziemienia.
- Wykonaj pomiary termiczne banku kondensatorów i połączeń zasilających.
Serwis i konserwacja
Instrukcja zawiera szczegółowe procedury dla:


- Wymiany wentylatorów: Procedury dla wentylatorów chłodzących płytę chłodzącą (chill plate) oraz wentylatorów wewnętrznych.
- Wymiany karty Gateway: Instrukcja wymiany karty opcji A-B20-750-20COMM.
- Sprawdzania modułów mocy: Procedura testowania diod wejściowych i tranzystorów IGBT przy wyłączonym zasilaniu.
- Demontażu napędu: Wskazówki dotyczące bezpiecznego podnoszenia i demontażu obudowy napędu.
Rozwiązywanie problemów
System sterowania ICVC wyświetla kody Alert (ostrzeżenia) oraz Alarm (błędy). W przypadku wystąpienia błędu, sprawdź tabelę kodów błędów w instrukcji, aby zidentyfikować przyczynę (np. błąd zasilania, przegrzanie, błąd uziemienia) i podjąć odpowiednie działania naprawcze.
Informacje o producencie
Carrier Global Corporation
Praktyczna pomoc
Typowe problemy
Sprawdź, czy nie wystąpił chwilowy zanik napięcia. Wyłącz funkcję Single Cycle Dropout w ekranie VFD_CONF.
Sprawdź zawory odcinające chłodzenie, drożność kryzy chłodzącej i działanie wentylatora VFD.
Sprawdź izolację silnika, przewody silnikowe oraz czy nie ma zwarcia do masy.
Sprawdź obciążenie, ustawienia limitów w ICVC i temperaturę wody kondensatora.
Przed użyciem
- Upewnij się, że zasilanie jest odłączone i zablokowane (Lockout/Tagout).
- Odczekaj 5 minut po odłączeniu zasilania przed otwarciem obudowy.
- Sprawdź multimetrem, czy napięcie na kondensatorach DC wynosi 0V.
- Upewnij się, że agregat ustabilizował temperaturę (min. 24h po przechowywaniu na zewnątrz).
- Sprawdź, czy wszystkie wentylatory są sprawne i drożne.
Ilustracje i schematy
- Schematy w Appendix A przedstawiają typowe połączenia elektryczne dla 19XRV i 23XRV.
- Rysunki w sekcji serwisowej pokazują lokalizację złączy, wentylatorów i punktów pomiarowych.
Zgodność modelu
- Instrukcja dotyczy napędów Rockwell PowerFlex 755 w agregatach 19XRV i 23XRV.
- Wymiana podzespołów wymaga użycia części zamiennych zgodnych z oryginalną specyfikacją.
