Instrukcja obsługi agregatu wody lodowej Carrier 19XR/XRV
Przewodnik po instrukcji obsługi agregatów wody lodowej Carrier 19XR/XRV. Poznaj funkcje, parametry techniczne, systemy sterowania SmartVu oraz opcje konfiguracji urządzenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Carrier 19XR/XRV to jednostopniowe odśrodkowe agregaty wody lodowej o mocy 1000-3000 kW, wyposażone w system sterowania SmartVu i opcjonalną łączność IoT Carrier ABOUND. str. 1, 3, 4
Najważniejsze czynności
- Konfiguracja zdalnego dostępu str. 4
- Diagnostyka usterek str. 3
Problemy i rozwiązania
Sprawdź kod błędu w menu alarmów na ekranie dotykowym; w razie potrzeby skontaktuj się z serwisem Carrier.
str. 3Konserwacja i reset
- Wymiana oleju i filtra str. 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc chłodnicza | 1000-3000 kW | Nominalna wydajność chłodnicza | str. 1 |
| Czynnik chłodniczy | R-134a lub R-513A | Typ czynnika chłodniczego | str. 1 |
Gdzie szukać w PDF
- Wprowadzenie i cechy str. 1
- Charakterystyka i zalety str. 2
- System sterowania SmartVu str. 3
- Platforma Carrier ABOUND str. 4
- Opcje i schemat cyklu str. 5
- Dane fizyczne str. 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Agregaty wody lodowej Carrier 19XR/XRV to jednostopniowe odśrodkowe chillery cieczy zaprojektowane do pracy z wysoką wydajnością energetyczną. Urządzenia oferują moc chłodniczą w zakresie 1000-3000 kW i wykorzystują czynnik chłodniczy R-134a lub R-513A. Konstrukcja opiera się na hermetycznym sprężarce z dyfuzorami tunelowymi i silnikiem chłodzonym wtryskiem gazu.

System sterowania Carrier SmartVu
Urządzenie wyposażone jest w zaawansowany system sterowania Carrier SmartVu z 10-calowym ekranem dotykowym. System umożliwia:
- Monitorowanie parametrów pracy w czasie rzeczywistym z wizualizacją graficzną.
- Zabezpieczenie ustawień hasłem przed nieautoryzowaną modyfikacją.
- Automatyczną diagnostykę usterek z rejestracją kodów alarmów.
- Wysyłanie powiadomień o alarmach drogą e-mail.
- Integrację z systemami automatyki budynkowej poprzez protokoły BACnet lub Modbus.

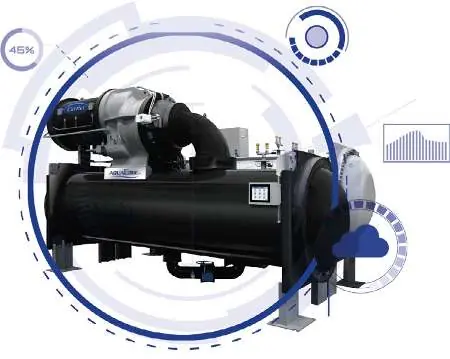

Platforma Carrier ABOUND
Carrier ABOUND to rozwiązanie IoT umożliwiające zdalny dostęp do danych operacyjnych agregatu. Dzięki łączności bezprzewodowej, system przesyła dane do chmury, co pozwala na:

- Stały podgląd stanu zdrowia urządzenia i zużycia energii.
- Zaawansowaną diagnostykę i analizę predykcyjną.
- Zdalny dostęp dla serwisu, co skraca czas reakcji i naprawy.
Opcje i akcesoria
Dostępne są liczne opcje konfiguracji, w tym:

- Falowniki (VFD) w wersji standardowej lub wysokiej wydajności (THDI < 5%).
- Silniki wysokiego napięcia (3000 V, 3300 V, 5500 V, 6300 V, 10 kV, 11 kV).
- Moduły detekcji wycieków czynnika chłodniczego.
- Bypass gazów gorących dla pracy przy niskim obciążeniu.
- Wsporniki antywibracyjne.
Dane techniczne i wymiary
Urządzenia występują w różnych rozmiarach obudowy (chassis 3, 4, 5). Wymiary fizyczne (długość, szerokość, wysokość) oraz waga zależą od wybranej konfiguracji wymiennika ciepła i sprężarki. Szczegółowe tabele wagowe i wymiarowe znajdują się w sekcji charakterystyki fizycznej dokumentacji.
Informacje o producencie
Carrier Global Corporation
Praktyczna pomoc
Typowe problemy
Sprawdź kod błędu w menu alarmów na ekranie dotykowym. Dostęp do pełnej historii i kasowanie alarmów wymaga narzędzi Carrier Service.
Rozważ zastosowanie opcjonalnego bypassu gazów gorących lub systemu kontroli stabilności obudowy.
Przed użyciem
- Sprawdź zgodność napięcia zasilania (dostępne opcje: 3000V - 11kV).
- Upewnij się, że używany czynnik chłodniczy to R-134a lub R-513A.
- Zweryfikuj poprawność połączeń sieciowych dla automatyki budynkowej (BACnet/Modbus).
- Sprawdź, czy zainstalowano wymagane zabezpieczenia antywibracyjne.
Parametry w praktyce
- Moc chłodnicza
- Zakres wydajności urządzenia wynosi od 1000 do 3000 kW.
- Czynnik chłodniczy
- Urządzenie jest przystosowane do pracy z R-134a lub R-513A.
- Napięcie silnika
- Dostępne warianty: 3000V, 3300V, 5500V, 6300V, 10kV, 11kV (50/60 Hz).
Ilustracje i schematy
- Schemat cyklu chłodniczego przedstawia przepływ czynnika przez kondensator, parownik, sprężarkę oraz układ smarowania (pompa oleju, filtr).
- Wskazuje lokalizację zaworów odcinających, filtra osuszacza oraz zaworu rozprężnego (TXV).
Zgodność modelu
- System sterowania obsługuje protokoły BACnet i Modbus.
- Wymienniki ciepła posiadają certyfikację PED oraz zgodność z kodem morskim.
