Instrukcja uruchomienia i serwisowania Carrier 19XRV/23XRV z napędem Rockwell PowerFlex...
Kompletny przewodnik po instalacji, uruchomieniu i serwisowaniu napędów Rockwell PowerFlex 755 w agregatach chłodniczych Carrier 19XRV i 23XRV. Zawiera procedury bezpieczeństwa, kody błędów, schematy połączeń i instrukcje wymiany...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera procedury uruchomienia, serwisowania i rozwiązywania problemów dla napędów Rockwell PowerFlex 755 w agregatach Carrier 19XRV/23XRV. str. 1, 2, 3
Najważniejsze czynności
- Rozładowanie kondensatorów str. 3, 11, 16
- Wymiana wentylatora str. 18, 19
Pierwsze uruchomienie
- Sprawdź okablowanie, wprowadź parametry w ICVC, wykonaj pomiary termiczne. str. 8
Problemy i rozwiązania
Błąd 13 (Ground Fault)
Sprawdź izolację silnika i okablowanie.
str. 13
Błąd 8 (Heat Sink Overtemp)
Sprawdź zawory chłodzenia i wentylatory.
str. 13Konserwacja i reset
- Zresetuj procesor przez wyłączenie i włączenie zasilania (cycle power). str. 13, 14
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moment dokręcania (śruby/nakrętki) | 1.36 N·m (120 lb·in.) | Dla połączeń jumperów. | str. 9 |
Gdzie szukać w PDF
- Bezpieczeństwo str. 1, 2
- Uruchomienie str. 7, 8
- Serwis i kody błędów str. 10, 13, 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy agregatów chłodniczych Carrier 19XRV i 23XRV wyposażonych w napęd Rockwell PowerFlex 755. Dokument zawiera kluczowe procedury bezpieczeństwa, instrukcje uruchomienia, serwisowania oraz rozwiązywania problemów. Uwaga: Przed przystąpieniem do jakichkolwiek prac serwisowych należy bezwzględnie odłączyć zasilanie, odczekać 5 minut na rozładowanie kondensatorów szyny DC i zweryfikować brak napięcia miernikiem.
Bezpieczeństwo
- Prace mogą być wykonywane wyłącznie przez wykwalifikowany personel elektryczny.
- Zawsze stosuj procedury Lockout/Tagout przed otwarciem obudowy.
- Kondensatory szyny DC przechowują niebezpieczne napięcie nawet po odłączeniu zasilania.
- Nie używaj tlenu do przedmuchiwania linii.
- Stosuj środki ochrony osobistej (okulary, rękawice) przy pracy z czynnikiem chłodniczym.
Uruchomienie i konfiguracja
Proces uruchomienia obejmuje weryfikację instalacji, konfigurację parametrów w panelu ICVC oraz pomiary termiczne. Przed uruchomieniem należy:
- Sprawdzić poprawność okablowania zasilającego i uziemiającego.
- Wprowadzić parametry silnika i napędu w ekranie VFD_CONF panelu ICVC.
- Wykonać pomiary napięcia linii (powinny być zrównoważone w granicach 3%).
- Sprawdzić, czy wentylatory są czyste i sprawne.
Serwisowanie i konserwacja
Instrukcja opisuje procedury wymiany kluczowych komponentów, takich jak:
- Wymiana karty Gateway (A-B20-750-20COMM): Wymaga odłączenia zasilania, zdjęcia obudowy i odkręcenia płyty montażowej.
- Wymiana wentylatorów (Chill Plate Fan / Internal Fan): Procedura obejmuje demontaż obudowy i wymianę wentylatorów zgodnie z odpowiednim zestawem części dla danej ramy (Frame 6 lub 7).
- Wymiana napędu: Wymaga uwzględnienia wagi urządzenia (do 249 lb dla samej ramy 7) i użycia odpowiedniego sprzętu dźwigowego.
Rozwiązywanie problemów
Napęd sygnalizuje błędy poprzez kody Alert (ostrzeżenie) i Alarm (błąd krytyczny) na panelu ICVC. W przypadku wystąpienia błędu należy sprawdzić tabelę kodów błędów w instrukcji, zweryfikować okablowanie, izolację silnika oraz ustawienia w panelu ICVC.
Schematy połączeń
Dodatek A zawiera szczegółowe schematy elektryczne dla agregatów 19XRV i 23XRV, w tym schematy sterowania, zasilania napędu oraz opcji pomiarowych.
Informacje o producencie
Carrier Global Corporation
Praktyczna pomoc
Typowe problemy
Błąd ICVC Alert/Alarm
Sprawdź kody w tabelach 3-4, zresetuj przez ICVC lub sprawdź zasilanie.
Błąd uziemienia (Ground Fault)
Sprawdź izolację silnika i okablowanie między napędem a silnikiem.
Przegrzanie radiatora (Heat Sink Overtemp)
Sprawdź zawory chłodzenia, filtr czynnika i wentylatory.
Przed użyciem
- Sprawdź, czy zasilanie jest odłączone i zablokowane (Lockout/Tagout).
- Odczekaj 5 minut po odłączeniu zasilania.
- Zweryfikuj miernikiem, że napięcie na szynie DC wynosi 0V.
- Upewnij się, że masz odpowiednie narzędzia (klucz T20, miernik izolowany).
- Sprawdź, czy wentylatory są czyste i sprawne.
Parametry w praktyce
- DC Bus Voltage
- Napięcie na kondensatorach szyny DC; musi wynosić 0V przed serwisem.
Ilustracje i schematy

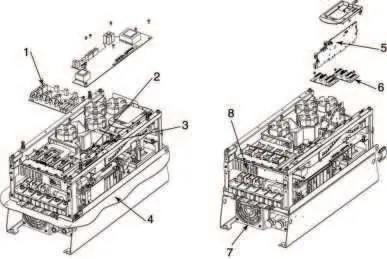

- Fig 6/7: Komponenty napędu (Frame 6/7).
- Fig 12: Płyta główna (MCB).
- Fig 13/14: Zworki (Jumpery).
Zgodność modelu
- Dotyczy agregatów Carrier 19XRV i 23XRV.
- Wymaga napędu Rockwell/Allen-Bradley PF755L.
