Instrukcja wymiany płytki sterującej Carrier 17223000A06817/17223000A06818
Kompletny przewodnik wymiany płytki sterującej dla klimakonwektorów Carrier FMA4 (rozmiary 18-36). Instrukcja zawiera kroki demontażu, podłączenia przewodów oraz uruchomienia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zestaw 17223000A06817/17223000A06818 służy do wymiany płytki sterującej w klimakonwektorach Carrier FMA4. Proces wymaga wyłączenia zasilania, demontażu starej płytki, przepięcia wiązek silnika i transformatora oraz zabezpieczenia przewodów. str. 1, 2, 3
Najważniejsze czynności
- Wyłącz zasilanie przed rozpoczęciem prac str. 1
- Zabezpiecz przewody opaskami zaciskowymi str. 3
Pierwsze uruchomienie
- Po montażu sprawdź połączenia i naklej nową tabliczkę znamionową str. 3
Gdzie szukać w PDF
- Instrukcje bezpieczeństwa i zawartość zestawu str. 1
- Procedura wymiany płytki str. 2
- Kroki końcowe i uruchomienie str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy wymiany płytki sterującej w klimakonwektorach Carrier serii FMA4 (rozmiary 18, 24, 30, 36). Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie urządzenia. Niewłaściwa instalacja może prowadzić do porażenia prądem, pożaru lub uszkodzenia mienia.
Demontaż starej płytki
- Wyłącz zasilanie urządzenia.
- Zdejmij drzwi jednostki, aby uzyskać dostęp do płytki sterującej.
- Odłącz przewody silnika (czarny, niebieski, fioletowy, czerwony) – będą one ponownie użyte.
- Odłącz przewody sygnałowe niskiego napięcia od termostatu i zachowaj gumową uszczelkę.
- Usuń starą płytkę drukowaną, uważając, aby nie uszkodzić plastikowych klipsów mocujących.
- Zutylizuj starą płytkę zgodnie z lokalnymi przepisami.
Instalacja nowej płytki
- Przełóż przewody sygnałowe (czerwony, brązowy, zielony, biały) przez otwór w górnej części obudowy i podłącz je do przewodów termostatu.
- Zamontuj ponownie gumową uszczelkę między przewodami a obudową.
- Zatrzaśnij nową płytkę sterującą na plastikowych zaczepach i sprawdź, czy jest stabilnie zamocowana.
Podłączenie transformatora i uziemienia
- Podłącz żółty przewód do górnego wyjścia wtórnego transformatora.
- Podłącz fioletowy/zielony przewód do dolnego wyjścia wtórnego transformatora.
- Podłącz czerwony przewód do złącza 240V na transformatorze.
- Podłącz czarny przewód do zacisku COM transformatora.
- Podłącz przewód uziemiający do zielonej śruby z tyłu obudowy.
Podłączenie wiązki silnika
- Podłącz czerwony przewód silnika do złącza FAN.
- Podłącz czarny przewód silnika do złącza M2.
- Podłącz niebieski przewód silnika do złącza M1.
- Podłącz fioletowy przewód do czarnego przewodu COM transformatora.
Kroki końcowe
- Sprawdź poprawność i szczelność wszystkich połączeń przewodów.
- Użyj opasek zaciskowych, aby uporządkować luźne przewody.
- Naklej nową tabliczkę znamionową na istniejącą tabliczkę znajdującą się na zewnętrznej stronie drzwi.
- System uruchamia się zgodnie z instrukcją instalacji jednostki zewnętrznej.
Informacje o producencie
Carrier Global Corporation
Praktyczna pomoc
Typowe problemy
Uszkodzenie plastikowych zaczepów
Podczas demontażu starej płytki zachowaj ostrożność, aby nie uszkodzić plastikowych klipsów mocujących, które są niezbędne do montażu nowej płytki.
Błędne podłączenie przewodów
Przed uruchomieniem dokładnie sprawdź schemat połączeń (Fig. 6-8) i upewnij się, że wszystkie przewody (silnik, transformator, uziemienie) są wpięte w odpowiednie porty.
Przed użyciem
- Wyłącz całkowicie zasilanie urządzenia (może być więcej niż jeden wyłącznik).
- Załóż okulary ochronne i rękawice robocze.
- Zidentyfikuj model jednostki FMA4 (rozmiar 18-36).
- Przygotuj opaski zaciskowe do uporządkowania przewodów.
- Sprawdź, czy posiadasz gumową uszczelkę z demontażu.
Ilustracje i schematy

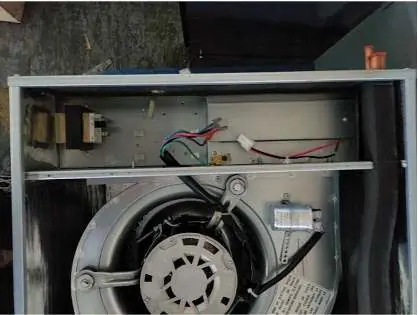

- Fig. 2: Lokalizacja płytki sterującej w jednostce naściennej.
- Fig. 6: Podłączenie czerwonego przewodu do 240V i czarnego do COM.
- Fig. 7: Podłączenie uziemienia do zielonej śruby.
- Fig. 8: Podłączenie wiązki silnika do złączy FAN, M2, M1 i COM.
Zgodność modelu
- Zestaw przeznaczony wyłącznie dla klimakonwektorów Carrier serii FMA4 w rozmiarach 18, 24, 30 oraz 36.
