Instrukcja wymiany sterownika napędu Trane Integrated Variable or Multi Speed Control...
Profesjonalny przewodnik instalacji i wymiany sterownika napędu Trane. Dowiedz się, jak bezpiecznie zdemontować stary napęd, nałożyć pastę termoprzewodzącą i zainstalować nowy moduł, zachowując wymogi bezpieczeństwa elektrycznego.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje procedurę wymiany sterownika napędu (Integrated Variable or Multi Speed Control Drive) w jednostkach Trane. Kluczowe jest zachowanie procedur bezpieczeństwa elektrycznego (rozładowanie kondensatorów do poziomu poniżej 42V DC) oraz poprawne nałożenie pasty termoprzewodzącej. str. 1, 4, 6
Najważniejsze czynności
- Rozładowanie kondensatorów str. 4
- Aplikacja pasty termoprzewodzącej str. 6
- Dokręcanie nakrętek aluminiowych str. 7
Problemy i rozwiązania
Napięcie powyżej 42V
Nie kontynuuj prac. Odczekaj dłużej i sprawdź ponownie.
str. 4Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moment dokręcania | 40-50 in. lbs | Zalecany moment dla nakrętek aluminiowych | str. 7 |
Gdzie szukać w PDF
- Bezpieczeństwo i narzędzia str. 2, 3
- Demontaż napędu str. 4, 5, 6
- Instalacja napędu str. 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja opisuje procedurę wymiany sterownika napędu (Integrated Variable or Multi Speed Control Drive) w jednostkach Trane. Ważne: Nie wymieniaj samego modułu AOC. Nowy sterownik jest dostarczany jako kompletny zestaw (AOC i MOC), które muszą pozostać razem, aby zapewnić kompatybilność oprogramowania układowego.
Przed przystąpieniem do prac upewnij się, że używasz właściwego zamiennika, weryfikując kolor etykiety napędu i tonaż jednostki:
- 2-3T Variable Speed: Wymień na napęd z zieloną lub różową etykietą.
- 4-5T Variable Speed: Wymień wyłącznie na napęd z różową etykietą.
- 2-5T Multi Speed: Wymień wyłącznie na napęd z pomarańczową etykietą.
Bezpieczeństwo
Prace mogą być wykonywane wyłącznie przez wykwalifikowany personel. Ze względu na ryzyko porażenia prądem (400VDC), przed dotknięciem komponentów elektrycznych należy:
- Odłączyć zasilanie jednostki zewnętrznej.
- Odczekać co najmniej 2 minuty.
- Zweryfikować miernikiem, czy napięcie DC na punktach testowych +DC i -DC jest niższe niż 42 VDC.
Wymagane narzędzia i części
Przygotuj następujące narzędzia:
- Woltomierz DC
- Wkrętak nasadowy 5/16"
- Klucz nasadowy 7/16"
- Klucz dynamometryczny z nasadką 7/16"
Zestaw wymienny zawiera pastę termoprzewodzącą oraz 3 nakrętki aluminiowe (zapasowe).
Demontaż starego napędu

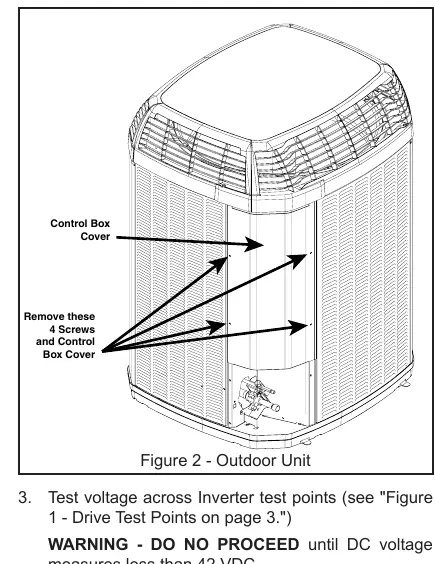

- Po odłączeniu zasilania i weryfikacji napięcia, zdejmij pokrywę skrzynki sterowniczej (4 śruby).
- Odłącz przewód uziemiający i wiązkę przewodów sprężarki.
- Odłącz wszystkie złącza AOC znajdujące się na górze napędu.
- Odkręć trzy nakrętki aluminiowe mocujące płytę chłodzącą (Cold Plate) i zdejmij ją. Unikaj kontaktu z pastą termoprzewodzącą.
- Odsuń przewód cieczy (Liquid Line) o 2-5 cm, uważając, aby nie wygiąć miedzianej rurki.
- Odkręć śruby mocujące napęd i wysuń go z obudowy.
Aplikacja pasty termoprzewodzącej
Aby zapewnić odpowiednie odprowadzanie ciepła, nałóż pastę termoprzewodzącą:
- Ustaw napęd tak, aby plastikowa pokrywa była skierowana w dół, a wycięcie na przewód cieczy w górę.
- Nałóż małą kroplę (ok. 3 mm / 1/8") pasty wzdłuż środka wycięcia.
- Pasta musi zapewnić dobry kontakt termiczny między miedzianą rurką a płytą aluminiową.
Instalacja nowego napędu
- Wsuń napęd w obudowę i przykręć go.
- Dopasuj przewód cieczy do wycięcia w napędzie.
- Załóż płytę chłodzącą (Cold Plate) i dokręć nakrętki aluminiowe.
- Uwaga: Dokręcaj nakrętki momentem 40-50 in. lbs. Nie przekraczaj 80 in. lbs, ponieważ nakrętki ulegną zniszczeniu. Jeśli nie masz klucza dynamometrycznego, dokręć ręcznie, zaznacz pozycję godziny 12 i dokręć do pozycji godziny 5.
- Podłącz ponownie wszystkie wiązki przewodów i przewód uziemiający.
Kontrola końcowa
Po instalacji sprawdź, czy żadne przewody nie są przytrzaśnięte między napędem a obudową. Uruchom jednostkę i zweryfikuj poprawność działania. W przypadku zwrotu uszkodzonego modułu, pamiętaj o uzyskaniu numeru autoryzacji (pre-authorization number) dla uzyskania kredytu fabrycznego.
Informacje o producencie
Trane
Praktyczna pomoc
Typowe problemy
Napięcie szczątkowe na kondensatorach
Odczekaj 2 minuty po odłączeniu zasilania i sprawdź miernikiem, czy napięcie DC jest poniżej 42V przed dotknięciem komponentów.
Uszkodzenie gwintów nakrętek aluminiowych
Nie przekraczaj momentu dokręcania 80 in. lbs. Użyj klucza dynamometrycznego (40-50 in. lbs) lub metody 'na godzinę 5'.
Brak kompatybilności oprogramowania
Nigdy nie wymieniaj samego modułu AOC. Wymieniaj zawsze kompletny zestaw (AOC i MOC) dostarczony w zestawie.
Przed użyciem
- Wyłącz zasilanie jednostki zewnętrznej
- Odczekaj minimum 2 minuty
- Sprawdź napięcie DC (<42V) na punktach +DC i -DC
- Przygotuj miernik DC, klucz nasadowy 7/16", wkrętak 5/16"
- Zweryfikuj kolor etykiety starego napędu dla doboru zamiennika
Parametry w praktyce
- Moment dokręcania nakrętek
- 40-50 in. lbs. Nakrętki ulegają zniszczeniu przy 80 in. lbs.
- Napięcie bezpieczne
- Poniżej 42 VDC przed dotknięciem komponentów.
Ilustracje i schematy
- Rysunek 1: Punkty testowe napięcia DC na płycie napędu.

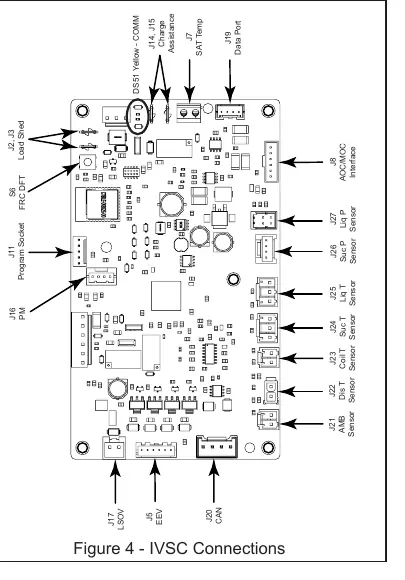

- Rysunek 4/5: Schemat połączeń złączy czujników i modułów.

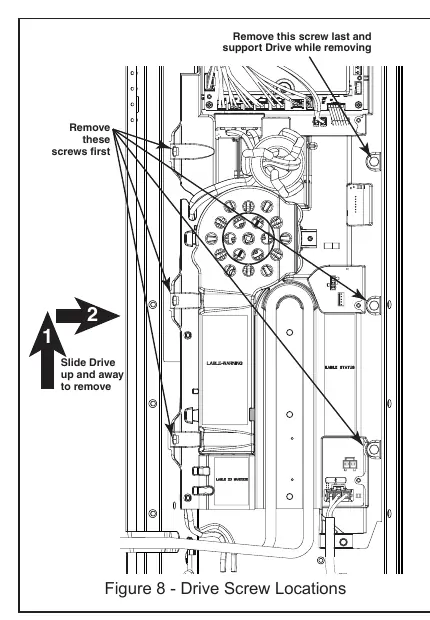

- Rysunek 8: Kolejność odkręcania śrub mocujących napęd.
- Rysunek 9: Instrukcja dokręcania nakrętek bez klucza dynamometrycznego (metoda zegarowa).
Zgodność modelu
- 2-3T Variable Speed: Wymień na napęd z zieloną lub różową etykietą.
- 4-5T Variable Speed: Wymień wyłącznie na napęd z różową etykietą.
- 2-5T Multi Speed: Wymień wyłącznie na napęd z pomarańczową etykietą.
