Instrukcja montażu wężownic kasetowych Trane z zestawem wykrywania wycieków

Kompletny przewodnik instalacji wężownic kasetowych Trane z zestawem wykrywania wycieków czynnika R454B. Zawiera instrukcje montażu, podłączenia, konfiguracji czujnika wycieku oraz wymogi bezpieczeństwa.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Instrukcja dotyczy montażu wężownic kasetowych Trane z zestawem wykrywania wycieków czynnika R454B. Obejmuje procedury instalacji, podłączenia elektryczne, konfigurację czujnika wycieku oraz wymogi bezpieczeństwa. str. 1, 9, 11, 17

Najważniejsze czynności

  • Montaż wężownicy str. 10, 12
  • Instalacja zestawu wykrywania wycieków str. 16, 18

Pierwsze uruchomienie

  • Sprawdź poprawność instalacji czujnika wycieku przed uruchomieniem. str. 9, 11

Problemy i rozwiązania

Błąd komunikacji czujnika (1 mignięcie LED)

Sprawdź połączenie lub wymień czujnik.

str. 19

Konserwacja i reset

  • Czujnik wycieku wymaga wymiany po 15 latach. str. 9, 19

Dane techniczne

Parametr Wartość Znaczenie Strony
Maksymalny spadek ciśnienia 0.4 in H2O Dopuszczalny spadek ciśnienia dla wężownic. str. 26

Gdzie szukać w PDF

  • Instalacja wężownicy str. 10, 12
  • Zestaw wykrywania wycieków str. 16, 17, 18
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu wężownic kasetowych Trane wyposażonych w fabrycznie zainstalowany czujnik wycieku czynnika chłodniczego R454B. Urządzenie jest kompatybilne z systemami chłodzenia i pompami ciepła. Kluczowym elementem instalacji jest poprawne podłączenie zestawu wykrywania wycieków, który w razie awarii automatycznie wyłącza jednostkę zewnętrzną i uruchamia wentylator w celu rozcieńczenia czynnika.

Bezpieczeństwo i ostrzeżenia

  • Czynnik chłodniczy A2L: R454B jest lekko palny. Instalacja musi odbywać się w dobrze wentylowanym pomieszczeniu.
  • Kwalifikacje: Prace przy układzie chłodniczym mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie certyfikaty.
  • Środki ochrony osobistej (PPE): Podczas prac serwisowych należy stosować odpowiednie środki ochrony, w tym rękawice odporne na przecięcia i okulary ochronne.
  • Uziemienie: Jednostka musi być trwale uziemiona.

Instalacja wężownicy

Wężownica może być montowana w różnych konfiguracjach (upflow, downflow, pozioma). Należy zapewnić odpowiednie odstępy serwisowe (min. 24" z przodu). Podczas montażu do pieca gazowego należy upewnić się, że wężownica jest zainstalowana za piecem (wylot powietrza) i uszczelniona, aby zapobiec wyciekom powietrza.

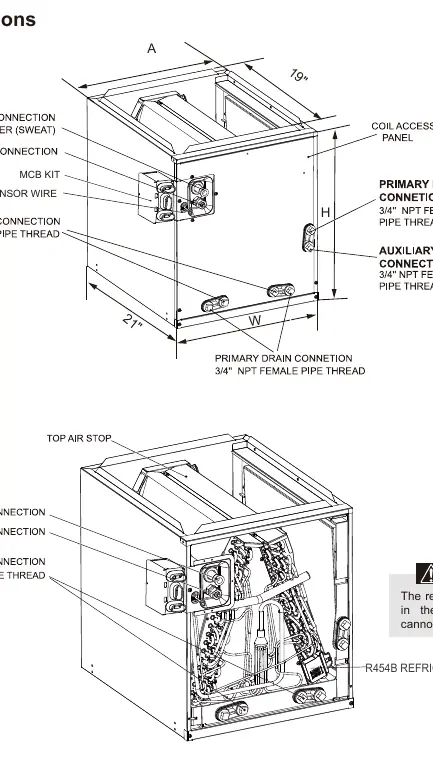

Wymiary i lokalizacja komponentów
Wymiary i lokalizacja komponentów

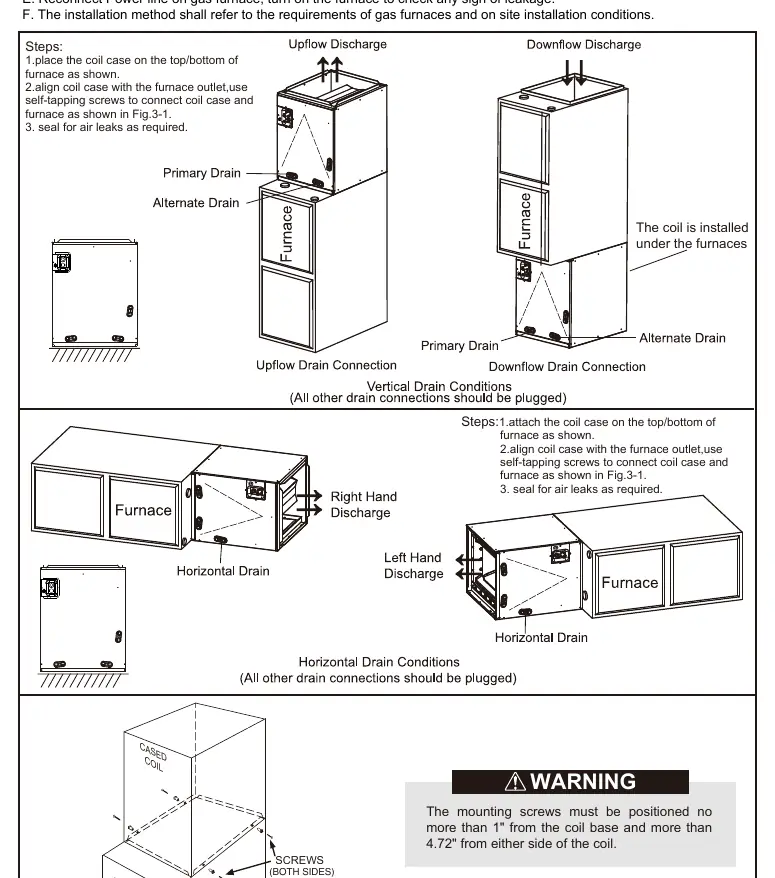

Schemat montażu wężownicy do pieca
Schemat montażu wężownicy do pieca

Zestaw wykrywania wycieków (R454B)

Czujnik wycieku jest fabrycznie skonfigurowany. W przypadku wykrycia wycieku:

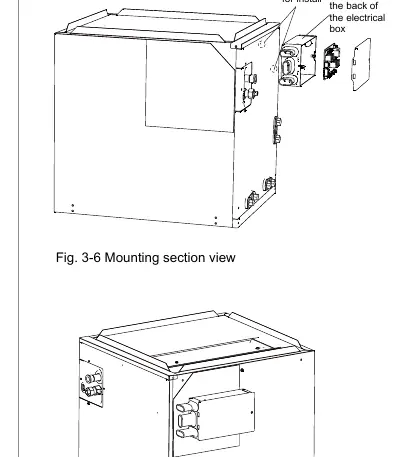

Montaż zestawu wykrywania wycieków
Montaż zestawu wykrywania wycieków

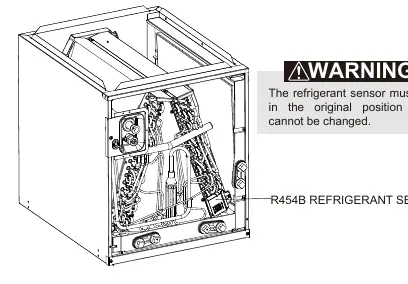

Lokalizacja czujnika wycieku
Lokalizacja czujnika wycieku
  1. System wyłącza jednostkę zewnętrzną.
  2. Wentylator przechodzi na maksymalną prędkość.
  3. Ogrzewanie gazowe zostaje wyłączone na 5 minut.
  4. Zamykany jest styk alarmowy "dry contact" dla zewnętrznego sygnalizatora.

Czujnik wymaga zasilania przez cały czas eksploatacji (15 lat). Po tym okresie należy go wymienić.

Podłączenia i serwis

Podczas lutowania rur należy stosować osłony termiczne, aby chronić elementy z tworzyw sztucznych i uszczelki. Po zakończeniu prac instalacyjnych należy przeprowadzić próbę szczelności. W przypadku konieczności wymiany dyszy (piston) lub montażu zestawu TXV, należy postępować zgodnie z tabelami doboru zawartymi w instrukcji.

Informacje o producencie

Trane

Profil marki

Praktyczna pomoc

Typowe problemy

Czujnik wycieku zgłasza błąd (miganie diody LED1)

Sprawdź połączenie kablowe (CN26) i czy czujnik nie wymaga wymiany po 15 latach eksploatacji.

Woda wycieka z tacy ociekowej

Sprawdź, czy główny odpływ nie jest zatkany i czy taca jest wypoziomowana.

Wyciek czynnika chłodniczego

Natychmiast przewietrz pomieszczenie, wyłącz źródła zapłonu i wezwij wykwalifikowany serwis.

Przed użyciem

  • Sprawdź, czy pomieszczenie spełnia wymogi minimalnej powierzchni dla czynnika R454B.
  • Upewnij się, że jednostka jest trwale uziemiona.
  • Zweryfikuj, czy zestaw wykrywania wycieków jest poprawnie podłączony do pieca i jednostki zewnętrznej.
  • Sprawdź, czy wszystkie połączenia rur są szczelne i zabezpieczone.
  • Upewnij się, że zapewniono wymagane odstępy serwisowe.

Ilustracje i schematy

  • Schematy instalacji (Fig. 3-1) pokazują montaż wężownicy w różnych orientacjach względem pieca.
  • Schemat elektryczny (Fig. 3-11) przedstawia podłączenie czujnika wycieku do płyty sterującej (MCB kit).

Zgodność modelu

  • Wymaga kompatybilnego pieca gazowego z odpowiednim przepływem powietrza.
  • Zestaw wykrywania wycieków jest wymagany do pracy z tymi wężownicami.
