Instrukcja instalacji płytki rozdzielczej Trane 8 Port Distribution Board
Przewodnik instalacji płytki rozdzielczej Trane 8 Port Distribution Board. Dowiedz się, jak poprawnie podłączyć zasilanie, odizolować transformatory i skonfigurować komunikację Link w systemach HVAC.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Płytka 8 Port Distribution Board służy do izolacji obciążeń transformatorów w systemach HVAC. Jednostkę wewnętrzną należy podłączyć wyłącznie do portu 8, a pozostałe urządzenia sterujące do portów 1-7. str. 3, 4
Najważniejsze czynności
- Podłącz jednostkę wewnętrzną do portu 8. str. 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 24V | Napięcie robocze systemu | str. 4 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Bezpieczeństwo str. 2
- Informacje ogólne str. 3
- Szczegóły płytki 8X str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Dokument zawiera wytyczne dotyczące instalacji płytki rozdzielczej 8 Port Distribution Board w systemach HVAC. Płytka służy do izolacji obciążeń transformatorów w systemach strefowych, co jest kluczowe dla poprawnego działania systemu.
Bezpieczeństwo
Prace przy instalacji, testowaniu i serwisowaniu mogą wiązać się z kontaktem z elementami pod napięciem. Instalację powinny przeprowadzać osoby z odpowiednim doświadczeniem elektrycznym i mechanicznym. Należy przestrzegać wszystkich krajowych i lokalnych przepisów budowlanych.
Informacje ogólne
Płytka 8X Distribution Board jest wymagana do izolacji obciążeń transformatorów.
- Jednostka wewnętrzna, zewnętrzna i oczyszczacz powietrza powinny być zasilane z transformatora jednostki wewnętrznej.
- Piece wymagają instalacji transformatora 50VA przy użyciu elektronicznego oczyszczacza powietrza.
- Komponenty sterujące Link (sterownik systemu, termostat, panele strefowe) są zasilane przez transformator wtórny.
Podłączenie i okablowanie
Płytka zapewnia osiem punktów połączeniowych dla komunikacji Link i zasilania 24V.
- Port 8: Przeznaczony wyłącznie do podłączenia jednostki wewnętrznej (izolacja transformatora).
- Porty 1-7: Służą do sterowania urządzeniami z obciążenia drugiego transformatora.
- Uwaga: 24V R nie jest podłączone do portu 8, co eliminuje potrzebę fazowania transformatorów.
Wskazówki instalacyjne
- Ponieważ transformatory 24VAC są odizolowane, fazowanie nie jest wymagane.
- Nie należy uziemiać strony wtórnej drugiego transformatora.
- Napięcie wtórne powinno pozostać pływające.
Informacje o producencie
Trane
Praktyczna pomoc
Typowe problemy
Potrzeba fazowania transformatorów
Brak konieczności fazowania, ponieważ transformatory 24VAC są odizolowane (24V R nie jest podłączone do portu 8).
Przed użyciem
- Upewnij się, że instalacja jest zgodna z lokalnymi przepisami.
- Sprawdź, czy jednostka wewnętrzna jest podłączona tylko do portu 8.
- Upewnij się, że strona wtórna drugiego transformatora nie jest uziemiona.
Parametry w praktyce
- Transformator 50VA
- Wymagany przy instalacji pieców z elektronicznym oczyszczaczem powietrza.
Ilustracje i schematy

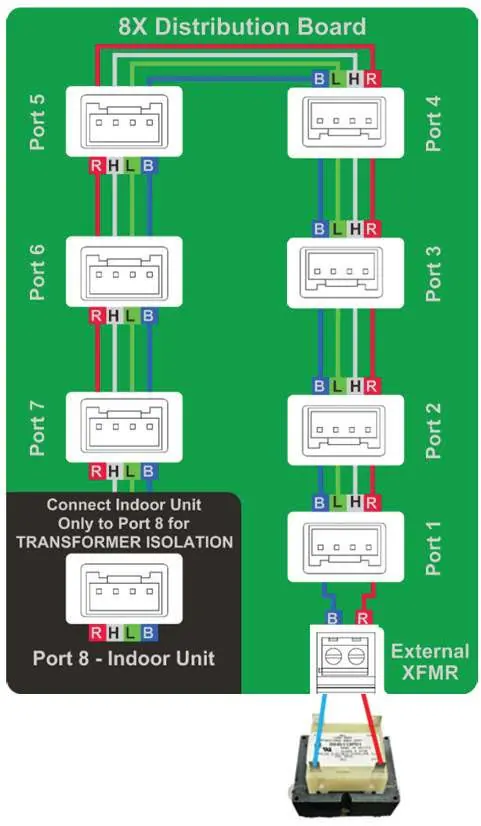

- Schemat pokazuje podłączenie jednostki wewnętrznej do portu 8 oraz zewnętrznego transformatora do odpowiednich zacisków.
Zgodność modelu
- Zaprojektowane dla systemów HVAC z technologią Link.
