Instrukcja instalacji cewek zamiennych Trane 18-AH76D1-1A-EN
Przewodnik instalacji cewek zamiennych Trane. Zawiera wytyczne dotyczące bezpieczeństwa, kontroli części oraz niezbędnych modyfikacji technicznych podczas montażu.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje procedurę instalacji cewek zamiennych Trane, w tym wymogi bezpieczeństwa, kontrolę części oraz niezbędne modyfikacje techniczne (lutowanie, przycinanie rurek). str. 1, 2
Najważniejsze czynności
- Rozpakuj i sprawdź części pod kątem uszkodzeń. str. 1
- Wykonaj niezbędne modyfikacje (przycinanie kolektora, lutowanie przedłużenia). str. 2
Gdzie szukać w PDF
- Bezpieczeństwo i inspekcja str. 1
- Instalacja i modyfikacje str. 2
Spis treści
Najważniejsze informacje
Niniejsza instrukcja dotyczy instalacji cewek zamiennych Trane. Dokument zawiera wytyczne techniczne, które muszą być przestrzegane przez wykwalifikowany personel w celu zapewnienia poprawnego działania urządzenia. Wszystkie prace instalacyjne muszą być zgodne z krajowymi, stanowymi i lokalnymi przepisami.
Bezpieczeństwo
Instalacja i serwisowanie urządzeń grzewczych, wentylacyjnych i klimatyzacyjnych wiąże się z ryzykiem i wymaga specjalistycznej wiedzy. Należy przestrzegać następujących zasad:
- Prace mogą być wykonywane wyłącznie przez wykwalifikowany personel.
- System zawiera olej i czynnik chłodniczy pod wysokim ciśnieniem. Przed otwarciem systemu należy odzyskać czynnik chłodniczy w celu obniżenia ciśnienia.
- Wymagane jest lutowanie twarde (brazing). W przypadku użycia połączeń mechanicznych należy upewnić się, że test szczelności jest negatywny.
- Przed serwisowaniem należy odłączyć zasilanie elektryczne i zastosować procedury blokowania/oznaczania (lock out/tag out).
- Produkt może zawierać substancje chemiczne, w tym ołów, które mogą być szkodliwe.
Kontrola i inspekcja
Po otrzymaniu zestawu należy wykonać następujące czynności:
- Rozpakować wszystkie elementy zestawu.
- Sprawdzić dokładnie pod kątem uszkodzeń transportowych. Wszelkie uszkodzenia należy zgłosić firmie transportowej.
- Sprawdzić kompletność zestawu. Brakujące elementy należy zgłosić dostawcy w celu wymiany na autoryzowane części.
Informacje ogólne
Cewki zamienne są identyczne z cewkami produkcyjnymi w przypadku pomp ciepła, jednostek chłodzących RunTru oraz Ameristar. W przypadku jednostek chłodzących Trane i American Standard, cewka zamienna może różnić się od produkcyjnej (w tym wysokością), ale została zweryfikowana pod kątem wydajności równej lub lepszej. Zaleca się wymianę osuszacza filtra podczas wymiany cewki.
Instalacja i modyfikacje
Podczas instalacji mogą być wymagane następujące modyfikacje:
- Jeśli kolektor gazowy (gas manifold) wystaje zbyt nisko poniżej przyłącza tłocznego, należy usunąć odpowiednią ilość rurek z kolektora gazowego na cewce zamiennej.
- Jeśli oryginalna jednostka zawiera wewnętrzny osuszacz filtra, zaleca się konwersję na osuszacz zewnętrzny względem obudowy.
- Jeśli rurka przyłączeniowa zaworu cieczowego na cewce zamiennej nie sięga zaworu serwisowego cieczy, wymagane jest dolutowanie przedłużenia.
Informacje o producencie
Trane
Praktyczna pomoc
Typowe problemy
Niedopasowanie rurek przyłączeniowych
W przypadku kolektora gazowego należy przyciąć rurki, a w przypadku zaworu cieczowego dolutować przedłużenie.
Ryzyko wycieku
Wszystkie połączenia muszą być lutowane twardo (brazing), nie lutowane miękko. Należy przeprowadzić test szczelności.
Przed użyciem
- Sprawdź opakowanie pod kątem uszkodzeń transportowych.
- Zweryfikuj kompletność wszystkich elementów zestawu.
- Upewnij się, że instalację wykonuje wykwalifikowany personel.
- Odłącz zasilanie elektryczne przed rozpoczęciem prac.
- Odzyskaj czynnik chłodniczy przed otwarciem systemu.
Ilustracje i schematy

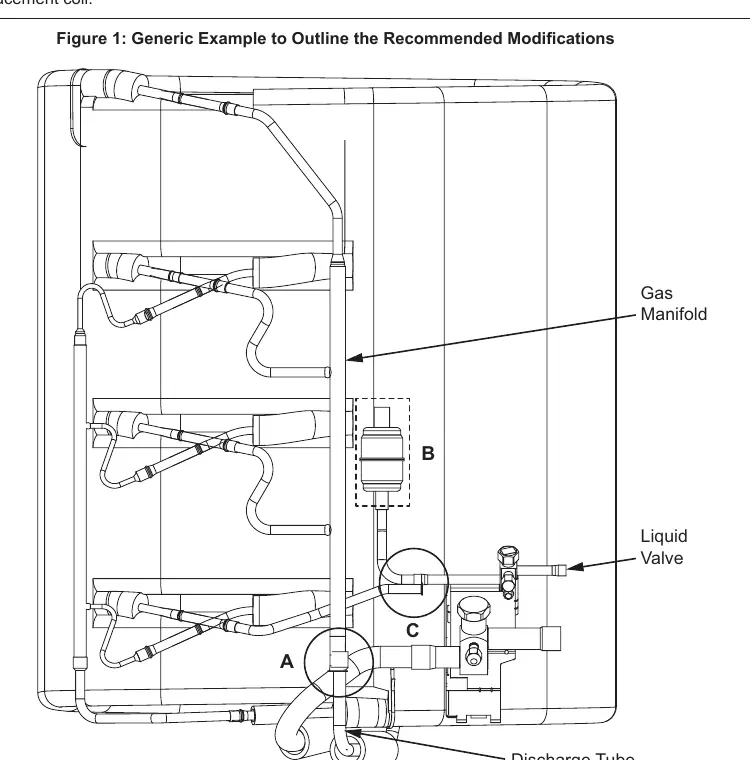

- Rysunek 1 przedstawia przykładowe modyfikacje: przycinanie kolektora gazowego, konwersję osuszacza filtra oraz przedłużanie rurki zaworu cieczowego.
Zgodność modelu
- Cewki zamienne dla pomp ciepła, RunTru i Ameristar są identyczne z produkcyjnymi.
- Cewki dla Trane i American Standard mogą różnić się fizycznie, ale są zweryfikowane pod kątem wydajności.
