Instrukcja wymiany sterownika Integrated Variable Speed Control Trane 18-BC113D1-1A

Przewodnik instalatora dotyczący wymiany sterownika Integrated Variable Speed Control (IVSC) w urządzeniach Trane. Zawiera procedury demontażu, montażu, nakładania pasty termoprzewodzącej oraz wymagane parametry momentu dokręcania.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Instrukcja opisuje procedurę wymiany sterownika Integrated Variable Speed Control (IVSC). Kluczowe kroki to odłączenie zasilania, weryfikacja napięcia poniżej 42V, demontaż starego sterownika, nałożenie pasty termoprzewodzącej i montaż nowego modułu. str. 4, 5, 6

Najważniejsze czynności

  • Weryfikacja napięcia przed serwisem str. 3, 4
  • Nakładanie pasty termoprzewodzącej str. 6
  • Dokręcanie nakrętek aluminiowych str. 7

Dane techniczne

Parametr Wartość Znaczenie Strony
Moment dokręcania 40-50 in. lbs. Siła dokręcania nakrętek aluminiowych str. 7

Gdzie szukać w PDF

  • Bezpieczeństwo str. 2
  • Demontaż str. 4, 5
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera procedurę wymiany sterownika Integrated Variable Speed Control (IVSC). Przed przystąpieniem do prac należy bezwzględnie przestrzegać zasad bezpieczeństwa elektrycznego. UWAGA: Po odłączeniu zasilania należy odczekać co najmniej 2 minuty, a następnie zweryfikować miernikiem, czy napięcie DC wynosi poniżej 42V przed dotknięciem jakichkolwiek komponentów.

Punkty testowe napięcia DC
Punkty testowe napięcia DC

Narzędzia i części

Do wykonania wymiany wymagane są:

  • Miernik napięcia DC
  • Klucz nasadowy 5/16"
  • Klucz nasadowy 7/16"
  • Klucz dynamometryczny z nasadką 7/16"
  • Pasta termoprzewodząca (dołączona do zestawu)
  • Zapasowe nakrętki aluminiowe (dołączone do zestawu)

Demontaż sterownika IVSC

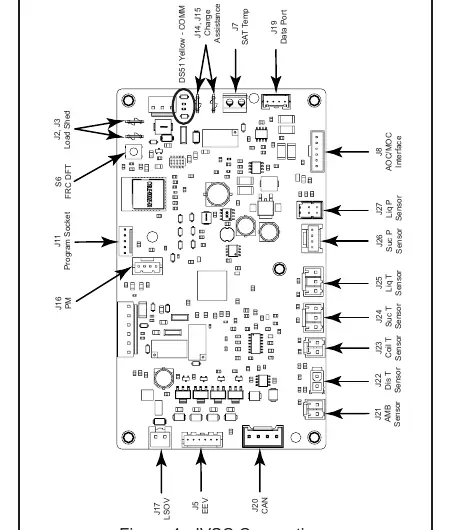

Schemat połączeń złączy AOC
Schemat połączeń złączy AOC

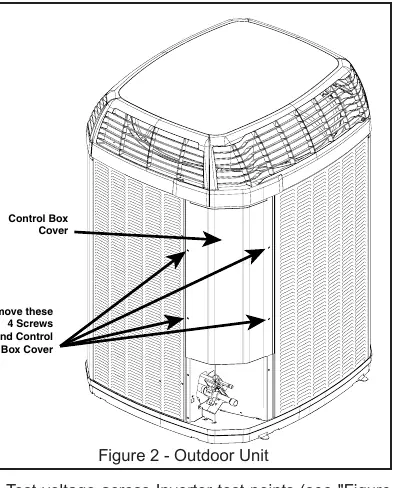

Lokalizacja śrub pokrywy skrzynki sterowniczej
Lokalizacja śrub pokrywy skrzynki sterowniczej

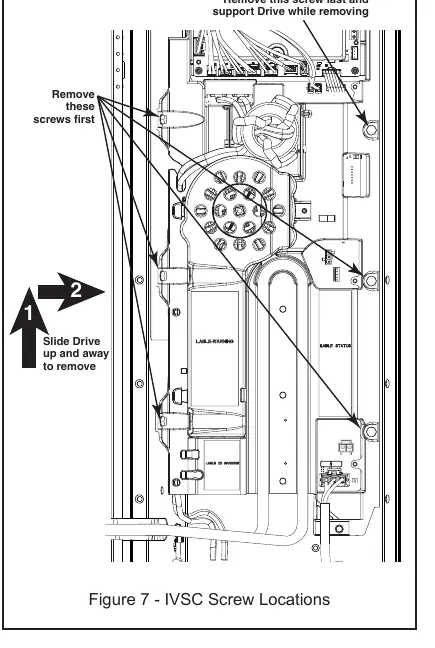

Kolejność odkręcania śrub mocujących IVSC
Kolejność odkręcania śrub mocujących IVSC
  1. Wyłącz zasilanie jednostki zewnętrznej i odczekaj minimum 2 minuty.
  2. Odkręć 4 śruby mocujące pokrywę skrzynki sterowniczej.
  3. Sprawdź napięcie na punktach testowych inwertera (+DC i -DC). Nie kontynuuj, dopóki napięcie nie spadnie poniżej 42V DC.
  4. Odłącz wiązkę przewodów (zdejmij zacisk P-Clamp).
  5. Odłącz wszystkie złącza AOC (m.in. EEV, czujniki temperatury, czujniki ciśnienia, moduł PM).
  6. Odkręć 3 nakrętki aluminiowe mocujące płytę chłodzącą (Cold Plate) i zdejmij ją.
  7. Odkręć śruby mocujące sterownik IVSC i wysuń go z obudowy.

Montaż sterownika IVSC

Sposób nakładania pasty termoprzewodzącej
Sposób nakładania pasty termoprzewodzącej

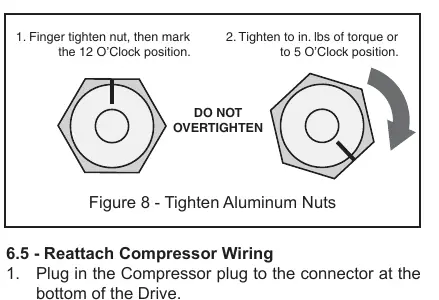

Instrukcja dokręcania nakrętek aluminiowych
Instrukcja dokręcania nakrętek aluminiowych
  1. Nałóż pastę termoprzewodzącą: nanieś 1/8 cala (ok. 3mm) pasty wzdłuż środka wycięcia na sterowniku.
  2. Wsuń sterownik w obudowę i przykręć śruby mocujące.
  3. Podłącz ponownie wszystkie wiązki przewodów do płyt AOC i MOC.
  4. Dopasuj linię cieczy (Liquid Line) do wycięcia w sterowniku.
  5. Załóż płytę chłodzącą i dokręć nakrętki aluminiowe.
  6. Dokręć nakrętki kluczem dynamometrycznym do 40-50 in. lbs. (lub obróć z pozycji 12:00 na 5:00).

Finalizacja

Po zakończeniu montażu sprawdź, czy żadne przewody nie są przytrzaśnięte. Zamknij pokrywę skrzynki sterowniczej i uruchom jednostkę w celu weryfikacji działania.
