Instrukcja montażu panelu strefowego Trane 18-HD66D1-3
Kompletny przewodnik instalacji i konfiguracji panelu strefowego Trane 18-HD66D1-3. Zawiera szczegółowe instrukcje montażu, schematy połączeń elektrycznych, procedury konfiguracji stref oraz wskazówki dotyczące rozwiązywania problemów.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Panel strefowy 18-HD66D1-3 służy do zarządzania systemami strefowymi HVAC. Wymaga zasilania 24V AC i konfiguracji przez sterownik 950 Control. str. 2, 16
Najważniejsze czynności
- Montaż panelu str. 6
- Konfiguracja stref str. 16
Pierwsze uruchomienie
- Włącz funkcję Zoning w menu Installer Setup sterownika 950 Control. str. 16
Problemy i rozwiązania
COMM LED świeci światłem ciągłym
Panel strefowy nie komunikuje się. Sprawdź otwarte lub uziemione okablowanie polowe.
str. 28Konserwacja i reset
- W przypadku zmiany pozycji przełącznika stref po podłączeniu zasilania, użyj ekranu Summary w sterowniku 950, aby usunąć urządzenie offline. str. 15
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wymiary | 8.0” x 9.3” x 1.9” | Szerokość x wysokość x głębokość. | str. 2 |
| Temperatura pracy | -40° do 150°F | Zakres temperatur otoczenia. | str. 2 |
Gdzie szukać w PDF
- Instalacja str. 6, 7, 8, 9
- Konfiguracja stref str. 16, 17, 18, 19
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Panel strefowy 18-HD66D1-3 jest przeznaczony do zarządzania systemami strefowymi HVAC. Urządzenie wymaga zasilania 24V AC i musi być skonfigurowane za pomocą sterownika 950 Control. Instalacja powinna być przeprowadzona przez wykwalifikowany personel z doświadczeniem elektrycznym i mechanicznym.
Montaż panelu
Panel posiada wytrzymałą konstrukcję, umożliwiającą montaż w szafach, na strychach lub w innych miejscach wolnych od kondensacji. Przed montażem należy zdjąć pokrywę, użyć podstawy jako szablonu do zaznaczenia otworów, a następnie zamocować podstawę do ściany za pomocą dostarczonych śrub.
Połączenia elektryczne
Instrukcja zawiera szczegółowe schematy połączeń dla różnych konfiguracji systemów, w tym:
- Systemy komunikujące (Indoor/Outdoor Unit).
- Systemy 24V (niekomunikujące).
- Systemy hybrydowe.
Wszystkie przewody należy prowadzić wewnątrz wbudowanych kanałów (raceways) i zabezpieczyć dostarczonymi opaskami zaciskowymi. Należy zachować szczególną ostrożność przy pracy z komponentami pod napięciem.

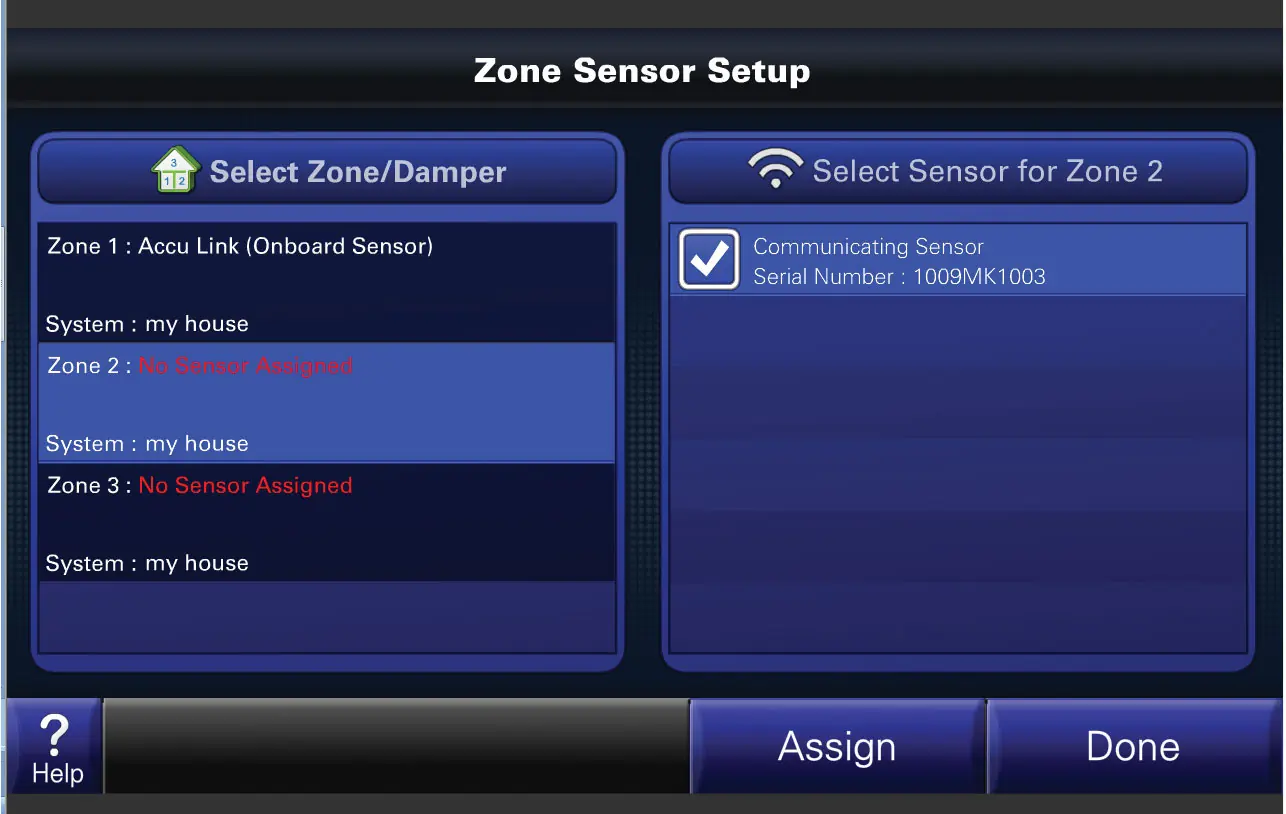

Konfiguracja stref
Konfiguracja odbywa się poprzez menu Installer Setup na sterowniku 950 Control. Kluczowe kroki obejmują:
- Włączenie funkcji Zoning.

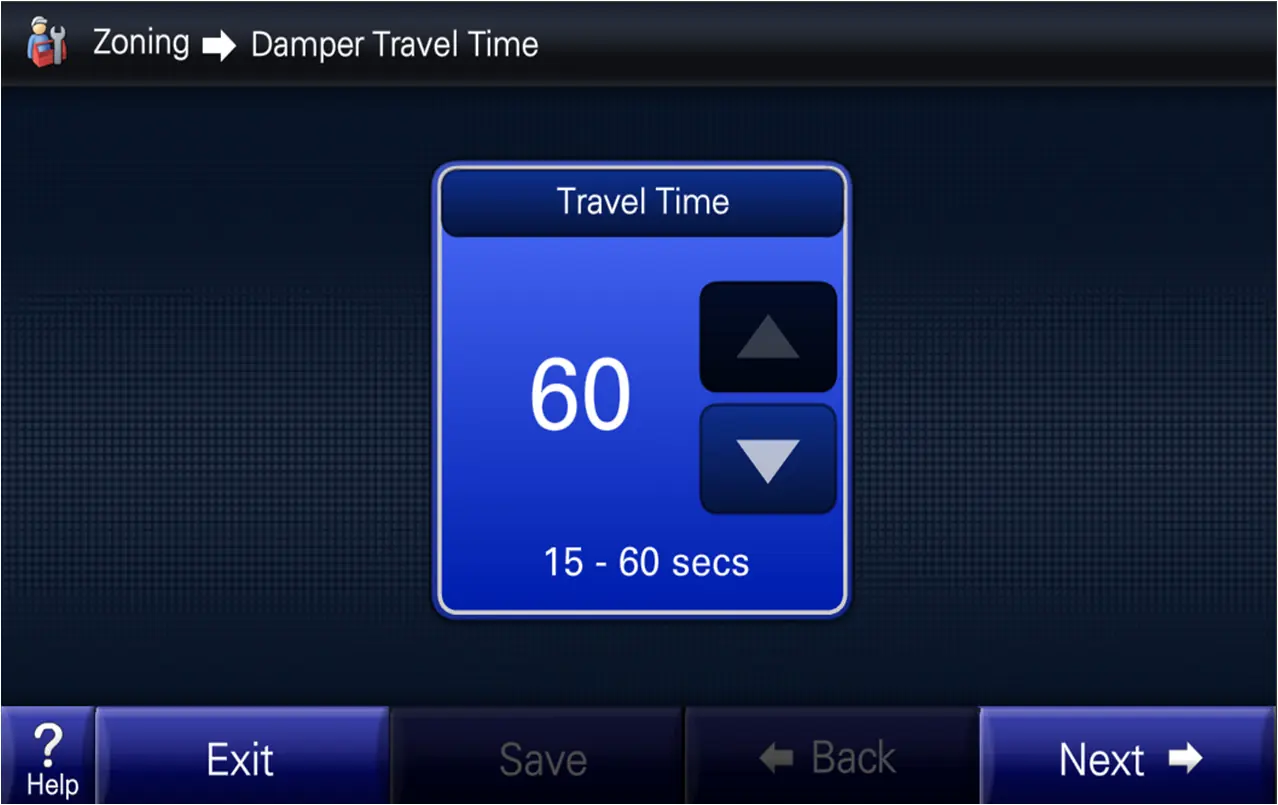

- Ustawienie czasu przejazdu przepustnic (domyślnie 60 sekund dla produktów Trane/American Standard).
- Automatyczne lub ręczne wykrywanie przepustnic.

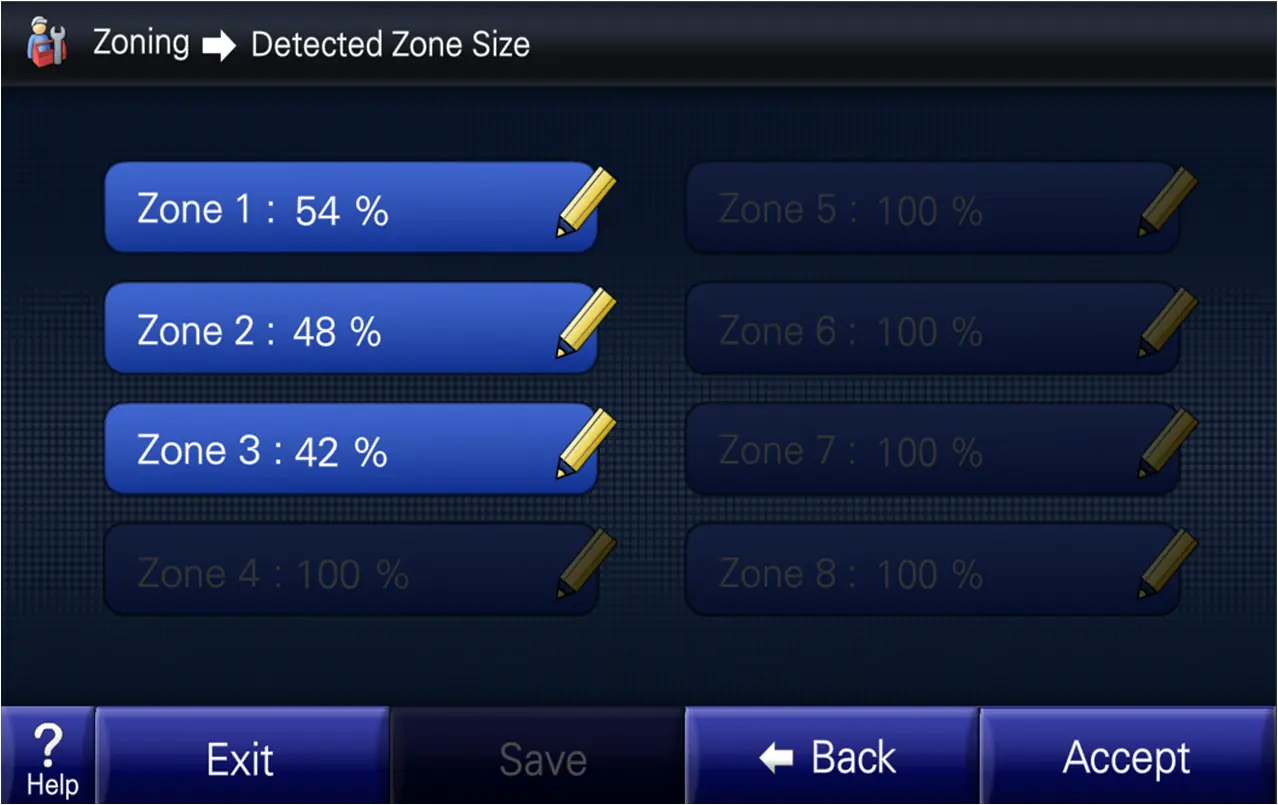

- Automatyczne wymiarowanie stref (wymaga zestawu czujników ciśnienia statycznego).

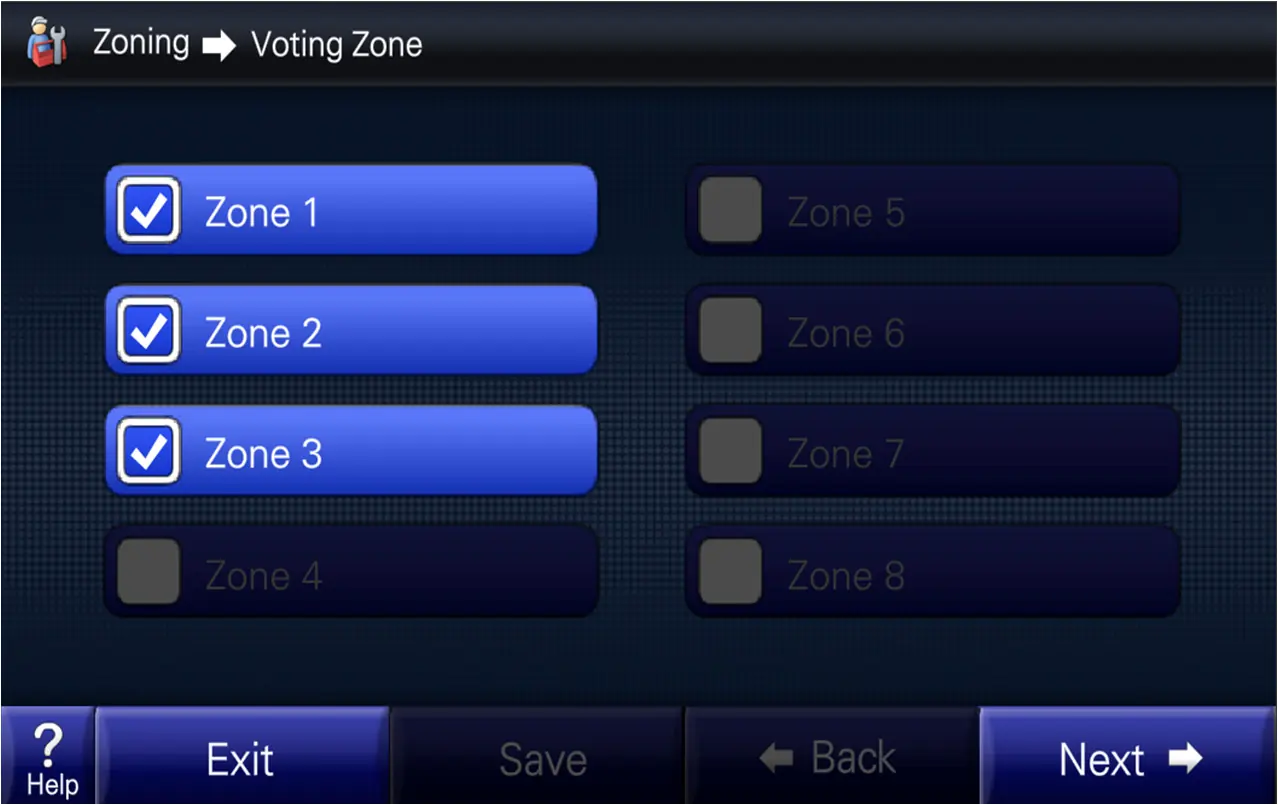

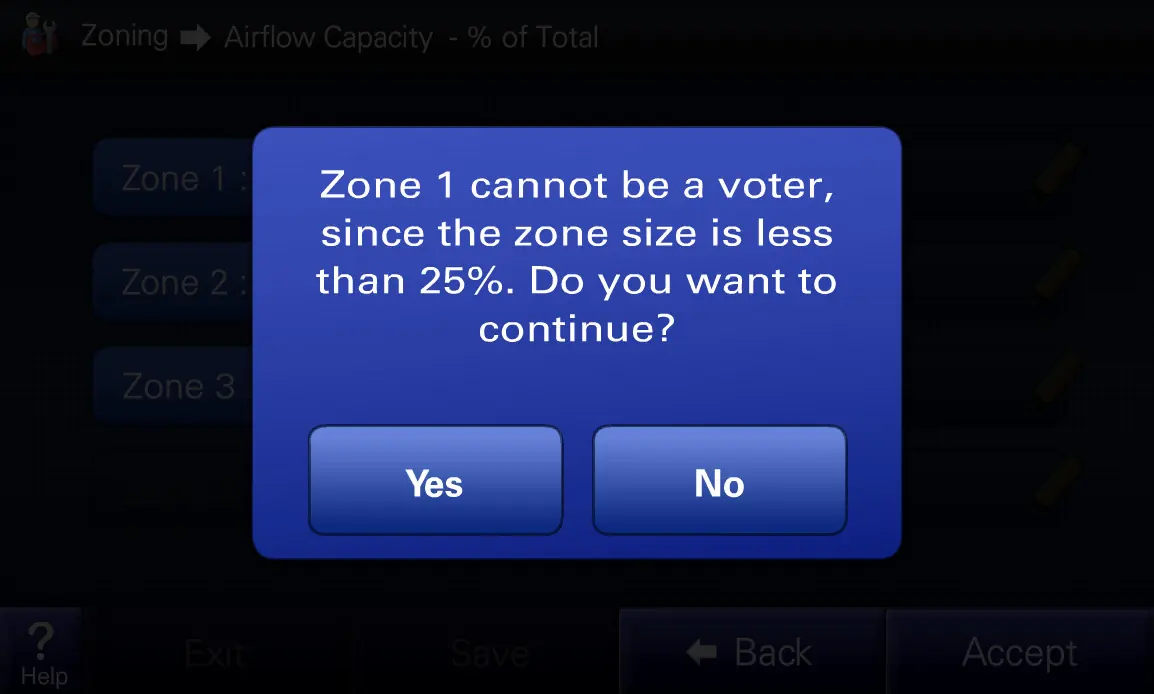

- Ustawienie stref głosujących (voting zones).
Testowanie i diagnostyka

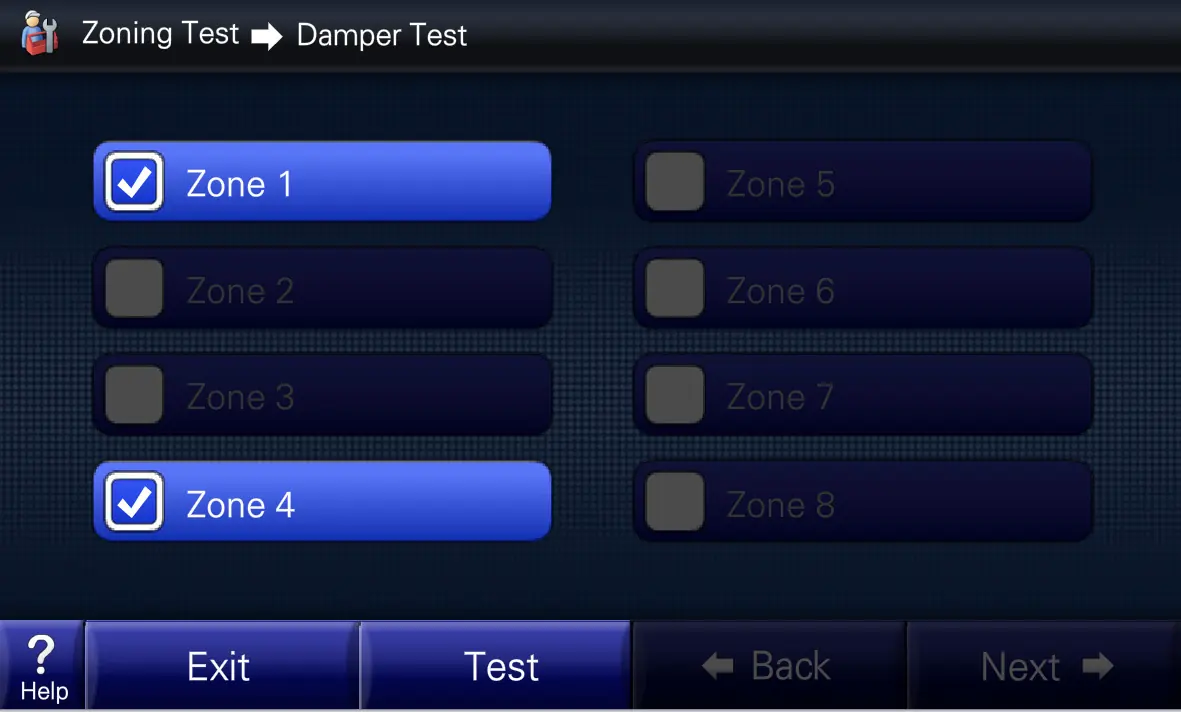

Tryb Damper Test Mode pozwala na otwarcie lub zamknięcie poszczególnych przepustnic w celu weryfikacji ich działania. W przypadku problemów z komunikacją lub działaniem systemu, należy skorzystać z tabel diagnostycznych zawartych w sekcji 8 (punkty pomiarowe) oraz sekcji 9 (rozwiązywanie problemów).
Informacje o producencie
Trane
Praktyczna pomoc
Typowe problemy
COMM LED nie miga odpowiednią liczbą urządzeń
Sprawdź zasilanie 24VAC między zaciskami R i B. Sprawdź status komunikacji w tabeli podsumowania na sterowniku 950 Control.
Zoning Disabled wyświetlane na interfejsie
Włącz funkcję Zoning w menu Installer Setup > Standard settings na sterowniku.
Przepustnica otwarta, gdy powinna być zamknięta
Sprawdź poprawność okablowania, wymień siłownik lub zespół przepustnicy.
Przed użyciem
- Sprawdź zawartość zestawu (panel, czujniki, przewody).
- Upewnij się, że posiadasz zasilacz 24V AC.
- Sprawdź, czy system HVAC jest kompatybilny (standardowy lub pompa ciepła).
- Przygotuj narzędzia: wiertarka, śrubokręt płaski 1/8 cala.
- Upewnij się, że wszystkie przepustnice mają ten sam czas napędu (15-60 sekund).
Parametry w praktyce
- Power Consumption
- 2 VA na panel strefowy (bez uwzględnienia poboru mocy przepustnic).
Ilustracje i schematy
- Schematy połączeń pokazują sposób podłączenia jednostek wewnętrznych/zewnętrznych, czujników temperatury oraz przepustnic do panelu strefowego.
- Tabela 1 (str. 26) wyjaśnia stany napięcia dla przepustnic (24V = napęd, 0V = brak napędu).
Zgodność modelu
- Wymaga sterownika 950 Control.
- Wymaga jednostki wewnętrznej Trane/American Standard z dmuchawą o zmiennej prędkości.
- Przepustnice muszą być typu power open/power close (spring controlled nie są dozwolone).
