Instrukcja obsługi termostatu Honeywell 191108AJ

Szybki przewodnik po obsłudze i programowaniu termostatu Honeywell 191108AJ. Dowiedz się, jak ustawić temperaturę, zaprogramować harmonogram za pomocą pinów, wymienić baterie oraz rozwiązać typowe problemy z ogrzewaniem i chłodzeniem.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Termostat Honeywell 191108AJ to programowalne urządzenie do sterowania systemami grzewczymi i chłodzącymi. Programowanie odbywa się poprzez wkładanie pinów w 24-godzinną tarczę zegara, co pozwala na automatyczne przełączanie między temperaturą komfortową a oszczędną. str. 1, 4

Najważniejsze czynności

Ustawianie temperatury str. 7
Programowanie harmonogramu str. 10, 11

Pierwsze uruchomienie

Włóż baterie AAA zgodnie z polaryzacją. str. 8
Ustaw aktualny czas na tarczy programatora. str. 9

Problemy i rozwiązania

Brak ogrzewania

Sprawdź przełącznik systemu, bezpieczniki, zasilanie pieca oraz dokręcenie przewodów.

str. 14

Konserwacja i reset

Wymiana baterii str. 8

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Zasilanie	24 Vac lub 2x AAA	Termostat może być zasilany z transformatora systemowego lub baterii.	str. 8

Gdzie szukać w PDF

Opis funkcji str. 4, 5
Programowanie str. 10, 11, 12
Rozwiązywanie problemów str. 14, 15, 16, 17

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 4

Strona 7

Strona 8

Strona 10

Strona 22

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy termostatu Honeywell 191108AJ (seria T8190A). Urządzenie służy do automatycznego sterowania temperaturą w systemach grzewczych i chłodzących. Kluczowe funkcje obejmują 24-godzinny programator czasowy, regulację temperatury za pomocą dźwigni oraz możliwość ustawienia cykli pracy systemu.

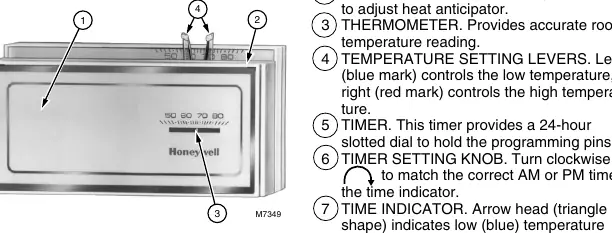

Opis urządzenia

Termostat wyposażony jest w:

Dźwignie ustawiania temperatury: Niebieska dla niskiej temperatury (oszczędność), czerwona dla wysokiej (komfort).
Programator czasowy: 24-godzinna tarcza z otworami na piny programujące.
Wskaźnik czasu: Trójkątna strzałka wskazująca aktualną porę dnia.
Antycypator ciepła: Mechanizm regulujący cykle pracy systemu grzewczego.

Ustawianie temperatury

Temperaturę ustawia się za pomocą dwóch dźwigni:

Ogrzewanie: Lewa dźwignia (niebieska) ustawia temperaturę obniżoną (np. na noc), prawa (czerwona) ustawia temperaturę komfortową.
Chłodzenie: Lewa dźwignia (niebieska) ustawia temperaturę komfortową, prawa (czerwona) ustawia temperaturę obniżoną.

Możesz pominąć program czasowy, ustawiając obie dźwignie na tę samą wartość.

Programowanie

Termostat pozwala na automatyczne zmiany temperatury w ciągu doby:

Otwórz pokrywę, aby uzyskać dostęp do tarczy programatora.
Użyj pinów (czerwone dla wysokiej temperatury, niebieskie dla niskiej).
Włóż pin w odpowiedni otwór na tarczy (odstępy 10-minutowe).
Pamiętaj, aby włożyć pin na pół godziny przed planowaną zmianą temperatury, aby system zdążył zareagować.

Wymiana baterii

Baterie zasilają timer w przypadku przerwy w zasilaniu sieciowym. Należy używać dwóch baterii alkalicznych AAA. Wymieniaj je raz w roku lub gdy przestaną działać. Instaluj zgodnie z oznaczeniami polaryzacji (biegun dodatni do góry).

Konserwacja i serwis

Jeśli termostat cyklicznie włącza i wyłącza system zbyt często lub zbyt rzadko, należy wyregulować antycypator ciepła. Przesuń dźwignię antycypatora o jeden znacznik i obserwuj pracę systemu. W przypadku rozbieżności między ustawieniem a odczytem termometru, można dokonać kalibracji za pomocą śrubokręta w otworze termometru.

Informacje o producencie

Honeywell International Inc.

Profil marki

Strona producenta https://www.honeywell.com Wsparcie https://www.honeywell.com/us/en/support

Praktyczna pomoc

Typowe problemy

Brak ogrzewania

Sprawdź, czy przełącznik systemu jest w pozycji HEAT, czy bezpiecznik nie jest przepalony, czy zasilanie pieca jest włączone oraz czy połączenia przewodów są poprawne.

Brak chłodzenia

Sprawdź, czy przełącznik systemu jest w pozycji COOL, czy bezpiecznik jest sprawny oraz czy wyłącznik kondensatora zewnętrznego jest włączony.

Timer traci czas

Sprawdź zasilanie, upewnij się, że piny są dobrze osadzone w tarczy lub wymień baterie podtrzymujące.

Przed użyciem

Sprawdź, czy przełącznik systemu jest w odpowiedniej pozycji (HEAT/COOL/OFF).
Upewnij się, że baterie AAA są zainstalowane (jeśli używane).
Ustaw aktualny czas na tarczy programatora, obracając pokrętło zgodnie z ruchem wskazówek zegara.
Sprawdź, czy piny programujące są poprawnie osadzone w otworach tarczy.

Parametry w praktyce

Czerwony pin: Uruchamia okres wysokiej temperatury (komfort).
Niebieski pin: Uruchamia okres niskiej temperatury (oszczędność).

Ilustracje i schematy

Rysunek 1: Ustawianie dźwigni temperatury.

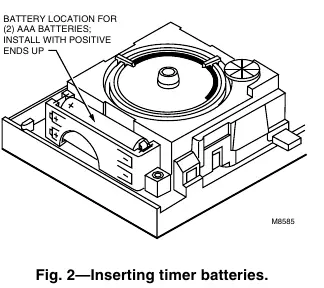

Rysunek 2: Instalacja baterii AAA.

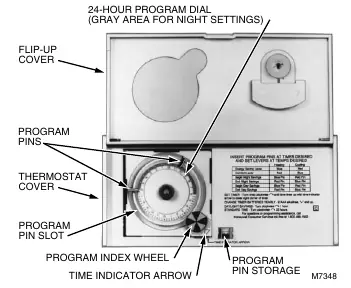

Rysunek 4: Elementy programatora i tarcza 24-godzinna.

Zgodność modelu

Wymaga zasilania 24 Vac lub baterii AAA.
Niektóre modele wymagają oddzielnego transformatora, jeśli zasilanie systemowe jest niewystarczające.
