Instrukcja obsługi pilota do klimatyzatora ACiQ

Kompletny przewodnik po obsłudze pilota do klimatyzatorów ACiQ serii W-WM. Dowiedz się, jak ustawić tryby pracy, temperaturę, timer, funkcje oszczędzania energii oraz jak rozwiązywać problemy z działaniem urządzenia.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Pilot obsługuje modele ACiQ-18W-WM, 24W-WM, 30W-WM i 36W-WM. Wymaga dwóch baterii AAA (R03/LR03) i działa w zasięgu 8 metrów. str. 1, 3

Najważniejsze czynności

Włączanie/Wyłączanie: Naciśnij przycisk ON/OFF. str. 5, 6, 7, 8
Zmiana trybu: Naciśnij przycisk MODE, aby przełączać między AUTO, COOL, DRY, HEAT, FAN. str. 5, 6, 7, 8
Ustawienie temperatury: Użyj przycisków TEMP (strzałki góra/dół). str. 5, 6, 7, 8

Pierwsze uruchomienie

Włóż baterie, skieruj pilota na jednostkę i naciśnij przycisk ON/OFF. str. 3, 4

Problemy i rozwiązania

Pilot nie działa

Sprawdź baterie, upewnij się, że jesteś w zasięgu 8m, usuń przeszkody (zasłony) i unikaj bezpośredniego światła słonecznego na odbiornik.

str. 4

Konserwacja i reset

Wyjmij baterie, jeśli pilot nie będzie używany przez ponad 2 miesiące. str. 4

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Zasięg sygnału	8m	Maksymalny zasięg działania pilota.	str. 3
Zasilanie	3.0V (2x R03/LR03)	Wymagane baterie.	str. 3

Gdzie szukać w PDF

Specyfikacje i szybki start str. 3
Obsługa baterii str. 4
Przyciski i funkcje str. 5, 6, 7, 8
Wskaźniki ekranu str. 9
Podstawowe funkcje str. 10
Funkcje zaawansowane str. 11, 12, 13, 14

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 3

Strona 5

Strona 9

Strona 11

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy obsługi pilota zdalnego sterowania dla klimatyzatorów ACiQ serii W-WM (modele ACiQ-18W-WM, ACiQ-24W-WM, ACiQ-30W-WM, ACiQ-36W-WM). Pilot wymaga dwóch baterii 3.0V (R03/LR03) i działa w zasięgu do 8 metrów od jednostki wewnętrznej. Należy pamiętać, że dostępność niektórych funkcji zależy od modelu jednostki wewnętrznej.

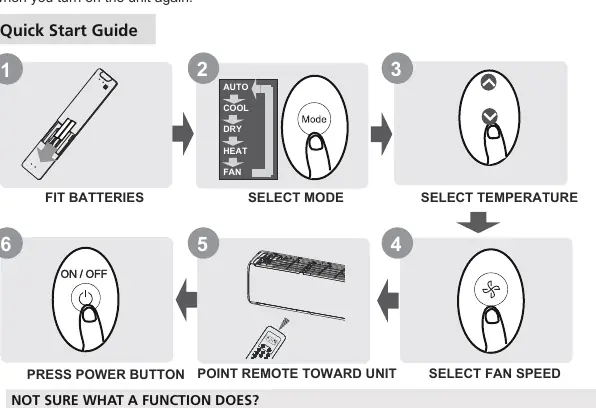

Szybki start

Włóż baterie do pilota, zwracając uwagę na polaryzację (+/-).
Skieruj pilota w stronę jednostki wewnętrznej.
Naciśnij przycisk ON/OFF, aby włączyć urządzenie.
Użyj przycisku MODE, aby wybrać tryb pracy (AUTO, COOL, DRY, HEAT, FAN).
Użyj przycisków TEMP (strzałki) do ustawienia żądanej temperatury.
Użyj przycisku FAN SPEED, aby dostosować prędkość wentylatora.

Opis przycisków i funkcji

ON/OFF: Włącza i wyłącza klimatyzator.
MODE: Przełącza między trybami pracy: AUTO, COOL, DRY, HEAT, FAN.
TEMP (strzałki): Zwiększa lub zmniejsza temperaturę (zakres 16-30°C).
FAN SPEED: Reguluje prędkość wentylatora (AU, 20%, 40%, 60%, 80%, 100%).
SWING: Uruchamia ruch żaluzji poziomych. Przytrzymanie przez 2 sekundy może aktywować ruch pionowy (zależnie od modelu).
ECO/GEAR: Aktywuje tryb oszczędzania energii lub ograniczenia poboru mocy.

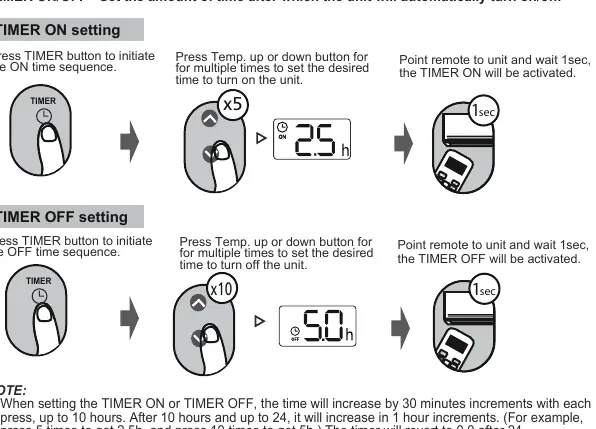

TIMER: Umożliwia ustawienie czasu automatycznego włączenia lub wyłączenia urządzenia.
TURBO: Pozwala urządzeniu osiągnąć zadaną temperaturę w najkrótszym możliwym czasie.
CLEAN: Uruchamia funkcję samooczyszczania (Self Clean lub Active Clean).
LED: Włącza lub wyłącza wyświetlacz na jednostce wewnętrznej.

Funkcje zaawansowane

Pilot oferuje szereg funkcji dodatkowych, takich jak:

Breeze Away: Unika bezpośredniego nawiewu powietrza na użytkownika.
Follow Me: Pilot mierzy temperaturę w swoim otoczeniu i przesyła ją do klimatyzatora, aby zoptymalizować komfort w miejscu przebywania użytkownika.
AP Mode: Służy do konfiguracji sieci bezprzewodowej (Wi-Fi).
FP (Freeze Protection): Utrzymuje temperaturę w pomieszczeniu na poziomie 8°C (tylko w trybie grzania).
Blokada (Lock): Aktywowana przez jednoczesne przytrzymanie przycisków Clean i Turbo przez 5 sekund.

Konserwacja i rozwiązywanie problemów

Jeśli pilot nie działa poprawnie, sprawdź:

Czy baterie są sprawne i poprawnie włożone.
Czy między pilotem a jednostką nie ma przeszkód (np. zasłon).
Czy na odbiornik podczerwieni nie pada bezpośrednie światło słoneczne.
Czy nie przekroczono zasięgu 8 metrów.

W przypadku długiej przerwy w użytkowaniu (powyżej 2 miesięcy), zaleca się wyjęcie baterii z pilota.

Praktyczna pomoc

Typowe problemy

Pilot nie reaguje na polecenia

Sprawdź, czy baterie są naładowane i poprawnie włożone. Upewnij się, że jesteś w zasięgu 8 metrów od jednostki.

Sygnał nie dociera do jednostki

Upewnij się, że zasłony lub inne przedmioty nie zasłaniają odbiornika sygnału. Unikaj bezpośredniego światła słonecznego padającego na odbiornik.

Wybrana funkcja nie działa

Niektóre funkcje (np. Breeze Away, Fresh, Sleep) są zależne od modelu jednostki wewnętrznej. Jeśli jednostka nie obsługuje danej funkcji, przycisk nie wywoła żadnej reakcji.

Przed użyciem

Włóż dwie baterie R03/LR03 zgodnie z oznaczeniami polaryzacji.
Upewnij się, że klimatyzator jest podłączony do zasilania.
Skieruj pilota bezpośrednio na jednostkę wewnętrzną.
Sprawdź, czy w pomieszczeniu nie ma silnych źródeł światła zakłócających sygnał podczerwieni.

Parametry w praktyce

Zasięg sygnału: Maksymalna odległość pilota od jednostki wynosi 8 metrów.
Zakres temperatur pracy: Pilot może pracować w temperaturach od -5°C do 60°C.

Ilustracje i schematy

Wyświetlacz pilota pokazuje aktualny tryb pracy, temperaturę, prędkość wentylatora oraz aktywne funkcje.
Przyciski MODE, TEMP i FAN SPEED służą do podstawowej konfiguracji klimatyzatora.
Przyciski zaawansowane (TIMER, SWING, ECO, TURBO) pozwalają na precyzyjne dostosowanie pracy urządzenia.

Zgodność modelu

Funkcja HEAT nie jest obsługiwana w modelach przeznaczonych wyłącznie do chłodzenia.
Niektóre funkcje (np. Breeze Away, Fresh, Sleep) mogą nie być dostępne w zależności od modelu jednostki wewnętrznej.
W przypadku rozbieżności między instrukcją pilota a instrukcją obsługi urządzenia, nadrzędna jest instrukcja urządzenia.
