Instrukcja montażu jednostki wewnętrznej ACiQ Wall-Mounted AHU
Przewodnik instalacji dla jednostek wewnętrznych ACiQ serii Wall-Mounted AHU (modele 18W-WM, 24W-WM, 30W-WM, 36W-WM). Zawiera wytyczne dotyczące montażu, podłączeń elektrycznych, instalacji kanałów, odprowadzania skroplin oraz konfiguracji...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera wytyczne dotyczące montażu, podłączeń elektrycznych, instalacji kanałów oraz konfiguracji modułu grzewczego dla jednostek ACiQ Wall-Mounted AHU. str. 1, 7, 14, 30
Najważniejsze czynności
- Montaż jednostki str. 14
- Podłączenie elektryczne str. 30
- Ewakuacja układu str. 40
Pierwsze uruchomienie
- Przeprowadź test uruchomienia (Test Run) po zakończeniu instalacji, sprawdzając tryb chłodzenia, odpływ skroplin i brak wycieków. str. 41
Problemy i rozwiązania
Nieprawidłowe działanie lub błędy
Sprawdź sekcję rozwiązywania problemów w instrukcji serwisowej przed wezwaniem serwisu.
str. 41Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Ciśnienie statyczne | 0-0.80 in.w.g. | Zakres ciśnienia dla poprawnej pracy. | str. 7 |
Gdzie szukać w PDF
- Instalacja jednostki str. 7, 14
- Podłączenia elektryczne str. 27, 30
- Dane techniczne str. 38, 39
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy montażu jednostek wewnętrznych ACiQ Wall-Mounted AHU. Przed przystąpieniem do instalacji należy upewnić się, że konstrukcja nośna wytrzyma ciężar urządzenia (min. 165-360 lbs w zależności od montażu). Urządzenie musi być wypoziomowane, aby zapewnić prawidłowe odprowadzanie skroplin.

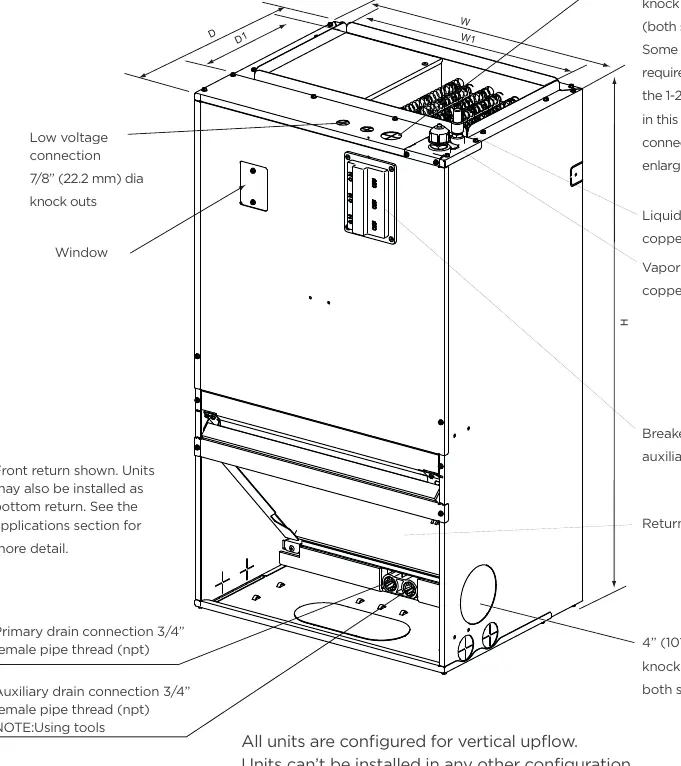

Instalacja jednostki wewnętrznej
Jednostka może być montowana na ścianie lub na ramie. Należy unikać miejsc narażonych na wilgoć, opary chemiczne, materiały łatwopalne oraz silne fale elektromagnetyczne. Wymagane jest zachowanie odpowiednich odstępów serwisowych.
Podłączenia i instalacja kanałów
Podłączenia elektryczne muszą być wykonane zgodnie ze schematem znajdującym się na panelach jednostki. Instalacja kanałowa musi być wykonana z blachy (pierwsze 36 cali) zgodnie z normą NFPA 90B. Należy stosować izolację i barierę paroszczelną. Odprowadzenie skroplin musi być wykonane z zachowaniem spadku.

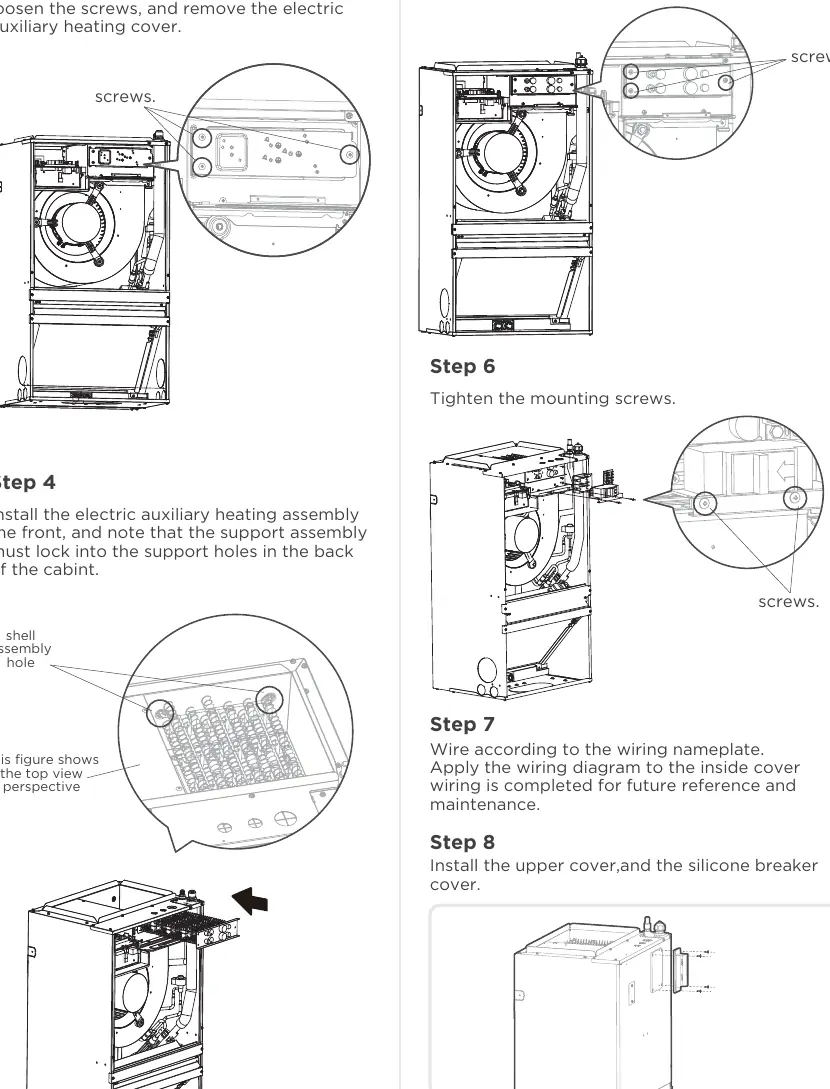

Moduł grzewczy
Opcjonalny moduł grzewczy (3kW-10kW) może być zainstalowany przez licencjonowanego wykonawcę. Należy używać wyłącznie certyfikowanych modułów dedykowanych dla danego modelu.
Uruchomienie i testy
Po instalacji należy przeprowadzić ewakuację układu chłodniczego za pomocą pompy próżniowej. Następnie należy wykonać test uruchomienia, sprawdzając poprawność działania w trybie chłodzenia, drożność odpływu skroplin oraz brak wycieków w układzie chłodniczym.
Dane techniczne
Urządzenie posiada wbudowany silnik o stałym przepływie powietrza. Szczegółowe tabele wydajności powietrza (CFM) w zależności od ciśnienia statycznego i wybranego modułu grzewczego znajdują się w sekcji danych technicznych instrukcji.
Praktyczna pomoc
Typowe problemy
Wyciek skroplin
Upewnij się, że jednostka jest wypoziomowana w obu płaszczyznach i rura odpływowa jest drożna.
Błąd w komunikacji
Sprawdź poprawność podłączenia przewodów sygnałowych zgodnie ze schematem elektrycznym.
Zbyt wysokie ciśnienie statyczne
Sprawdź drożność filtrów i poprawność instalacji kanałowej; maksymalne ciśnienie nie powinno przekraczać 0.80 in.w.g.
Przed użyciem
- Sprawdź, czy konstrukcja nośna wytrzyma ciężar jednostki (min. 165-360 lbs).
- Upewnij się, że miejsce instalacji nie jest narażone na wilgoć, opary chemiczne lub materiały łatwopalne.
- Zweryfikuj uziemienie zasilania zgodnie z lokalnymi przepisami.
- Upewnij się, że wszystkie połączenia elektryczne są dokręcone i zabezpieczone.
- Usuń poduszkę EPE z turbiny wiatrowej przed uruchomieniem.
Parametry w praktyce
- Ciśnienie statyczne
- Zakres pracy urządzenia wynosi 0-0.80 in.w.g. (0-200 Pa).
- Waga jednostki
- Modele 18W/24W ważą 88.5 lbs, modele 30W/36W ważą 109 lbs.
Ilustracje i schematy

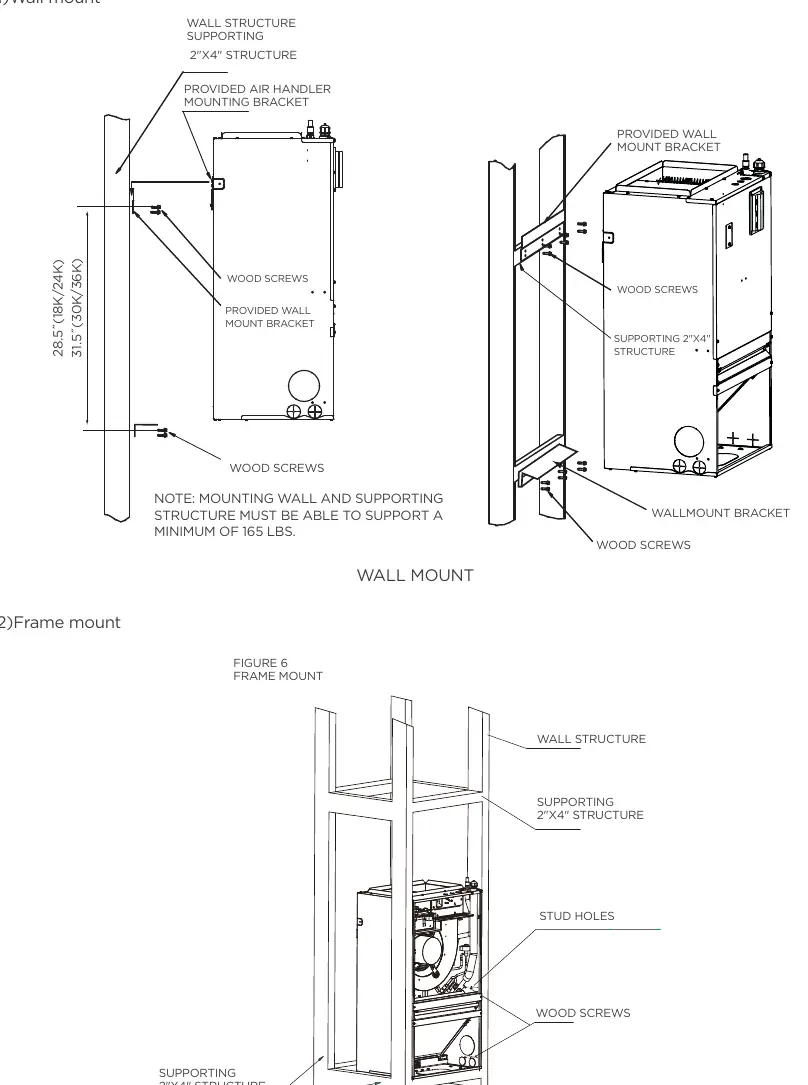

- Schematy montażu ściennego i ramowego (str. 14).
- Schematy podłączenia kanałów i odpływu skroplin (str. 15, 17).
- Schematy elektryczne dla różnych konfiguracji termostatów (str. 30-32).
Zgodność modelu
- Urządzenie wymaga stosowania standardowych filtrów zgodnych z UL900.
- Wymagane jest stosowanie dedykowanych modułów grzewczych dla konkretnego modelu.
