Instrukcja obsługi klimatyzatora dachowego ACiQ 15RVZ
Szybki przewodnik po instalacji i obsłudze klimatyzatora dachowego ACiQ 15RVZ. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć elektrykę, obsługiwać pilotem oraz rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Klimatyzator dachowy ACiQ serii 15RVZ jest przeznaczony do montażu w pojazdach kempingowych (RV). Urządzenie wykorzystuje czynnik chłodniczy R32, który jest łatwopalny, dlatego wszelkie prace serwisowe i instalacyjne muszą być wykonywane przez wykwalifikowany personel zgodnie z lokalnymi przepisami. Przed instalacją należy upewnić się, że dach pojazdu jest w stanie utrzymać ciężar jednostki i posiada odpowiedni otwór montażowy.
Instalacja klimatyzatora
Proces instalacji wymaga precyzji, aby zapewnić szczelność i prawidłowe odprowadzanie wody:
- Przygotowanie otworu: Wymagany otwór montażowy to 14-1/4" x 14-1/4". Jeśli otwór nie istnieje, należy go wyciąć i wzmocnić ramą wsporczą.

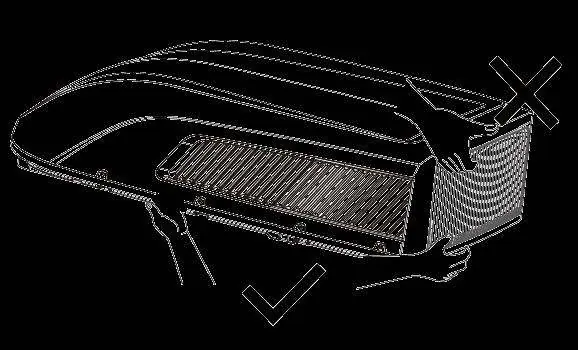

- Montaż jednostki zewnętrznej: Umieść jednostkę na dachu, dbając o to, aby nie ciągnąć jej po powierzchni, co mogłoby uszkodzić uszczelkę. Nie podnoś urządzenia za tylną kratkę wylotową.

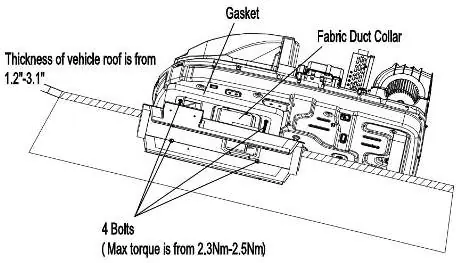

- Montaż jednostki wewnętrznej: Połącz jednostkę wewnętrzną z zewnętrzną za pomocą dostarczonych śrub montażowych. Upewnij się, że uszczelka jest równomiernie dociśnięta (maksymalny moment obrotowy 2.3Nm-2.5Nm).
- Podłączenie elektryczne: Urządzenie wymaga zasilania 115V AC, 60Hz. Wszystkie połączenia elektryczne muszą być wykonane przez wykwalifikowanego elektryka zgodnie z lokalnymi kodami.
Obsługa urządzenia
Klimatyzatorem można sterować za pomocą pilota bezprzewodowego lub panelu sterowania na jednostce wewnętrznej:
- Tryby pracy: Auto, Cool (chłodzenie), Dry (osuszanie), Fan (wentylator), Heat (grzanie).
- Funkcje specjalne: Turbo (szybkie chłodzenie/grzanie), Sleep (tryb nocny), Timer (ustawianie czasu włączenia/wyłączenia), Child Lock (blokada rodzicielska).

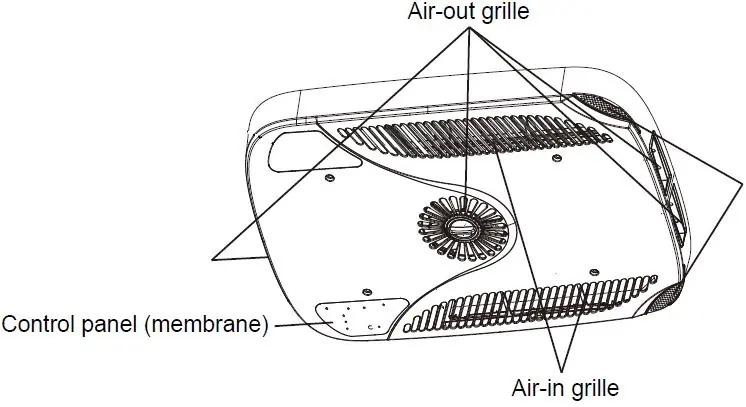

- Panel sterowania: W przypadku braku pilota, podstawowe funkcje (włączanie, zmiana trybu, prędkość wentylatora) są dostępne bezpośrednio na panelu jednostki wewnętrznej.
Konserwacja i czyszczenie
Regularna konserwacja zapewnia wydajną pracę urządzenia:

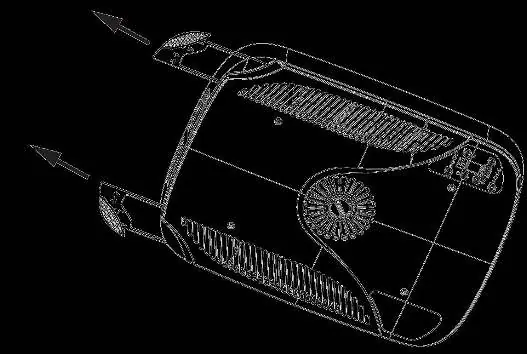

- Czyszczenie filtra: Filtr należy czyścić, gdy zaświeci się kontrolka FILTER CHECK. Można go przemyć czystą wodą lub odkurzyć.
- Serwisowanie: Wszelkie naprawy układu chłodniczego muszą być wykonywane przez certyfikowanych specjalistów.
Rozwiązywanie problemów
W przypadku wystąpienia nieprawidłowości, sprawdź poniższe punkty przed wezwaniem serwisu:
- Urządzenie nie startuje: Sprawdź zasilanie elektryczne.
- Brak chłodzenia: Sprawdź, czy klimatyzator jest wypoziomowany, czy filtr nie jest brudny oraz czy ustawiona temperatura nie jest zbyt wysoka.
- Kody błędów: E6/E8 (zrestartuj urządzenie), PL (niskie napięcie zasilania).
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się
Sprawdź zasilanie pojazdu i upewnij się, że urządzenie jest poprawnie podłączone.
Klimatyzator nie chłodzi
Upewnij się, że jednostka jest wypoziomowana, filtr jest czysty, a ustawiona temperatura jest niższa od temperatury otoczenia.
Woda kapie do wnętrza
Sprawdź, czy śruby montażowe są równomiernie dokręcone, aby uszczelka była odpowiednio ściśnięta.
Kod błędu E6/E8
Spróbuj zrestartować urządzenie. Jeśli błąd nie znika, skontaktuj się z serwisem.
Przed użyciem
- Sprawdź, czy dach pojazdu jest płaski i wytrzymały.
- Upewnij się, że otwór montażowy ma wymiary 14-1/4" x 14-1/4".
- Zweryfikuj, czy zasilanie wynosi 115V AC, 60Hz.
- Sprawdź, czy filtr powietrza jest poprawnie zainstalowany.
- Upewnij się, że termostat jest poprawnie poprowadzony i nie dotyka metalowych powierzchni.
Parametry w praktyce
- Czynnik chłodniczy
- R32 (wymaga specjalistycznej obsługi).
- Moment dokręcania śrub
- 2.3Nm - 2.5Nm.
Ilustracje i schematy

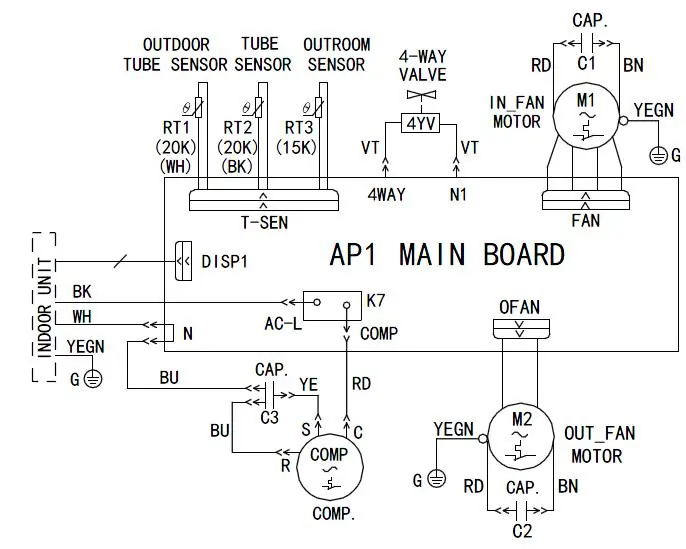

- Schemat elektryczny pokazuje połączenia między jednostką wewnętrzną a zewnętrzną.
- Rysunki montażowe ilustrują prawidłowe umieszczenie uszczelek i ramy montażowej.

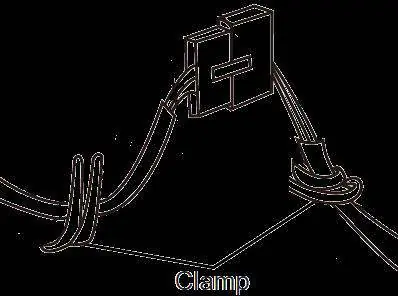

- Instrukcja podłączenia przewodów w skrzynce przyłączeniowej.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do pojazdów kempingowych (RV).
- Nie instalować w pralniach.
- Nie używać zasilania z instalacji pojazdu podczas jazdy.
