Instrukcja obsługi klimatyzatora ACiQ 15PTC5
Szybki przewodnik po instrukcji obsługi klimatyzatora ACiQ 15PTC5. Dowiedz się, jak zainstalować urządzenie, skonfigurować przełączniki DIP, czyścić filtry oraz rozwiązywać typowe problemy i kody błędów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy serii klimatyzatorów PTAC marki ACiQ. Dokument zawiera wytyczne dotyczące bezpiecznej instalacji, konfiguracji parametrów pracy, codziennej obsługi oraz konserwacji urządzenia. Przed przystąpieniem do jakichkolwiek prac serwisowych lub instalacyjnych należy bezwzględnie zapoznać się z ostrzeżeniami dotyczącymi bezpieczeństwa elektrycznego i mechanicznego.
Opis urządzenia
Klimatyzator składa się z jednostki wewnętrznej z panelem sterowania, cewki wewnętrznej, obudowy (sleeve) oraz opcjonalnej kratki zewnętrznej. Panel sterowania umożliwia wybór trybu pracy (chłodzenie, grzanie, wentylacja), regulację temperatury oraz prędkości wentylatora.
Instalacja
Instalacja powinna być przeprowadzona przez wykwalifikowany personel. Urządzenie wymaga dedykowanego obwodu elektrycznego. Należy upewnić się, że obudowa ścienna jest wypoziomowana, aby zapewnić prawidłowy odpływ kondensatu. Należy zachować odpowiednią przestrzeń wokół urządzenia, aby nie blokować przepływu powietrza i wymiany ciepła.
Konfiguracja
Urządzenie posiada opcjonalne przełączniki DIP, które pozwalają na dostosowanie funkcji, takich jak: wybór trybu grzania (tylko elektryczne lub pompa ciepła), jednostki temperatury (°C/°F), sterowanie termostatem ściennym oraz limity temperatury. Konfigurację można przeprowadzić fizycznie na płytce sterującej lub za pomocą panelu sterowania (w zależności od modelu).
Obsługa
Klimatyzator oferuje tryby: chłodzenia (COOL), grzania (HEAT) oraz wentylacji (FAN). W trybie chłodzenia i grzania urządzenie automatycznie reguluje pracę sprężarki w oparciu o zadaną temperaturę. Funkcja "Constant Fan" pozwala na ciągłą pracę wentylatora, nawet po osiągnięciu zadanej temperatury.
Konserwacja
Regularne czyszczenie filtrów powietrza jest kluczowe dla wydajności urządzenia. Filtry należy czyścić co dwa tygodnie lub częściej, jeśli to konieczne. W przypadku zabrudzenia cewek, należy zlecić profesjonalne czyszczenie. Nigdy nie używać myjek wysokociśnieniowych do czyszczenia cewek.
Rozwiązywanie problemów
W przypadku wystąpienia awarii, na wyświetlaczu mogą pojawić się kody błędów, takie jak AS, ES, CS, oS, HS (problemy z czujnikami temperatury), E4 (błąd komunikacji) lub LE (błąd sterownika przewodowego). W razie problemów z uruchomieniem, należy sprawdzić zasilanie, bezpieczniki oraz przycisk reset na wtyczce.
Dane techniczne
Urządzenie pracuje przy napięciu 230/208V, 60Hz. Zakres ustawień temperatury w trybie chłodzenia wynosi zazwyczaj 17°C - 30°C. Dokładne wymiary urządzenia zależą od konfiguracji (z obudową lub bez).
Praktyczna pomoc
Typowe problemy
Urządzenie nie startuje
Sprawdź, czy wtyczka jest poprawnie podłączona, czy bezpiecznik nie jest spalony, czy wyłącznik różnicowoprądowy nie został wyzwolony oraz czy przycisk reset na wtyczce nie wymaga wciśnięcia.
Kody błędów AS, ES, CS, oS, HS
Oznaczają otwarty lub zwarty obwód czujnika temperatury. Sprawdź połączenia czujnika z płytą główną lub wymień czujnik.
Kod błędu E4
Błąd komunikacji między płytą główną a wyświetlaczem. Sprawdź przewody sygnałowe.
Woda kapie do środka
Upewnij się, że obudowa ścienna jest wypoziomowana, aby umożliwić prawidłowy odpływ kondensatu.
Przed użyciem
- Upewnij się, że urządzenie jest uziemione.
- Sprawdź, czy wtyczka jest bezpiecznie podłączona do gniazdka.
- Upewnij się, że wloty i wyloty powietrza nie są zablokowane przez zasłony lub meble.
- Sprawdź, czy filtry są czyste i poprawnie zainstalowane.
- Upewnij się, że obudowa ścienna jest wypoziomowana.
Parametry w praktyce
- 230/208V, 60Hz
- Wymagane parametry zasilania elektrycznego.
Ilustracje i schematy

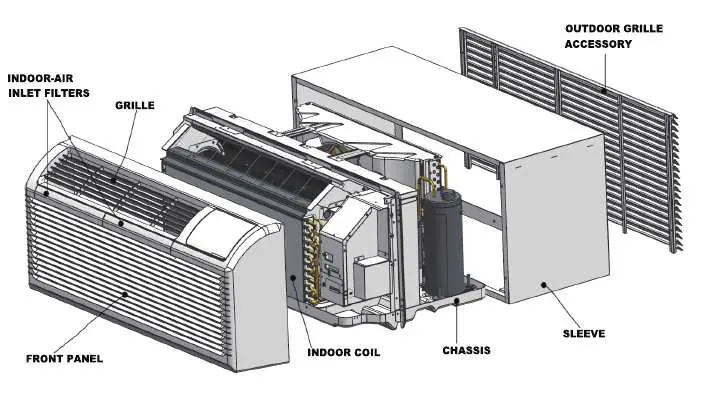

- Schemat rozłożenia urządzenia pokazuje lokalizację filtrów, panela przedniego, cewki i obudowy.
- Schemat połączeń elektrycznych przedstawia podłączenie zasilania i sterowania.
Zgodność modelu
- Wymaga dedykowanego obwodu elektrycznego.
- Modele 265V wymagają dodatkowej podstawy elektrycznej (subbase).
