Instrukcja obsługi klimatyzatora ściennego ACIQ R32
Szybki przewodnik po instalacji i obsłudze klimatyzatora ściennego ACIQ R32. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć przewody, wykonać test szczelności oraz jak dbać o konserwację i rozwiązywać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy klimatyzatorów ściennych ACIQ wykorzystujących czynnik chłodniczy R32. Ze względu na właściwości tego czynnika, instalacja i serwisowanie muszą być przeprowadzane wyłącznie przez wykwalifikowany personel. Urządzenie wymaga odpowiedniej wentylacji i nie może być instalowane w pobliżu źródeł zapłonu.
Instalacja urządzenia
Montaż klimatyzatora powinien być wykonany przez certyfikowanego wykonawcę. Kluczowe kroki obejmują:
- Wybór miejsca: Unikaj miejsc z łatwopalnymi gazami, silnymi polami elektromagnetycznymi oraz miejsc o słabej wentylacji. Zachowaj wymagane odstępy od ścian i sufitu (min. 20 cm od ścian, 5 cm od sufitu).
- Montaż płyty montażowej: Płyta musi być wypoziomowana i solidnie przymocowana do ściany.
- Otwór ścienny: Należy wywiercić otwór z nachyleniem 5-10 stopni na zewnątrz, aby zapewnić prawidłowy odpływ skroplin.

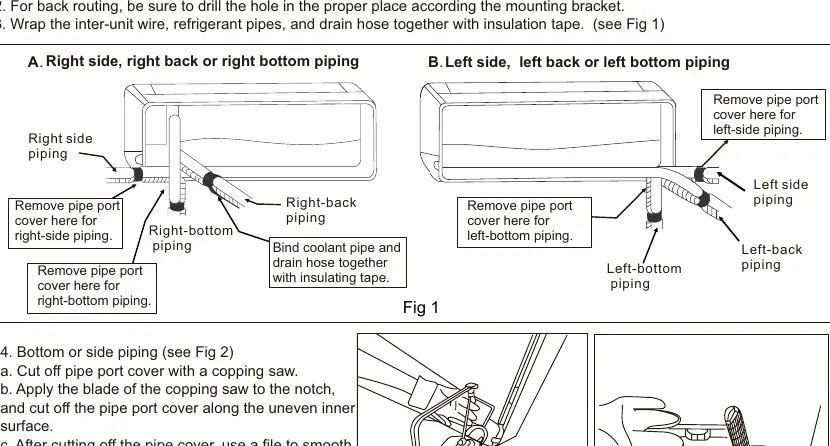

- Podłączenie rur: Należy użyć odpowiednich narzędzi do kielichowania rur miedzianych. Połączenia muszą być izolowane.
- Podłączenie elektryczne: Wymagany jest dedykowany obwód elektryczny. Wszystkie przewody muszą być solidnie zamocowane zgodnie ze schematem elektrycznym.
Obsługa klimatyzatora
Klimatyzator posiada różne tryby pracy, które można wybierać za pomocą pilota. W przypadku zgubienia lub uszkodzenia pilota, można użyć przycisku wymuszenia (Force switch) na jednostce wewnętrznej, co uruchomi tryb AUTO.
Zakres temperatur pracy
Urządzenie działa w określonych zakresach temperatur:
- Chłodzenie: Temperatura wewnętrzna 16-32°C, zewnętrzna -25-52°C.
- Grzanie: Temperatura wewnętrzna 10-32°C, zewnętrzna -25-24°C.
Konserwacja i czyszczenie
Regularna konserwacja jest niezbędna dla wydajności urządzenia:
- Czyszczenie panelu: Przecierać miękką, suchą szmatką lub lekko zwilżoną wodą.

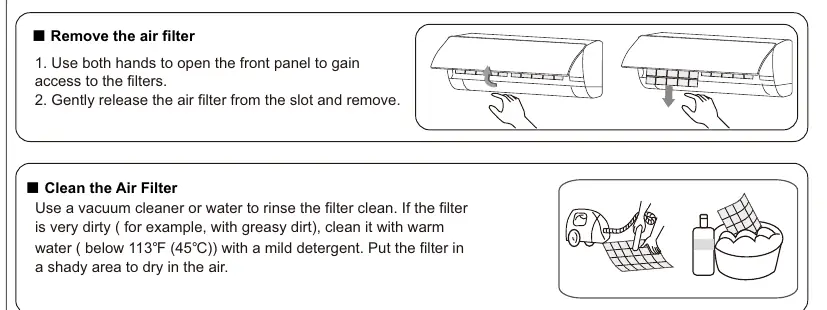

- Czyszczenie filtrów: Filtry należy regularnie czyścić odkurzaczem lub ciepłą wodą z łagodnym detergentem. Po umyciu należy je wysuszyć w cieniu.
- Filtry węglowe: Wymagają okresowej wymiany zgodnie z instrukcją.
Rozwiązywanie problemów
Przed wezwaniem serwisu sprawdź:
- Czy zasilanie jest włączone.
- Czy filtry nie są zapchane.
- Czy okna i drzwi są zamknięte.
- Czy ustawienia trybu i temperatury są poprawne.
Dźwięki "hissing" (syk) podczas pracy są normalnym zjawiskiem przepływu czynnika chłodniczego.
Praktyczna pomoc
Typowe problemy
Urządzenie nie chłodzi lub nie grzeje
Sprawdź, czy filtry nie są zapchane, czy okna i drzwi są zamknięte oraz czy ustawienia trybu i temperatury są poprawne.
Nieprzyjemny zapach z jednostki
Wyczyść filtry powietrza lub uruchom funkcję czyszczenia.
Dźwięk płynącej wody podczas pracy
To normalny dźwięk przepływu czynnika chłodniczego, nie jest to usterka.
Urządzenie nie uruchamia się natychmiast po wyłączeniu
Zadziałał wyłącznik opóźniający (3-5 minut), poczekaj chwilę.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z wymaganiami.
- Upewnij się, że jednostka wewnętrzna i zewnętrzna są prawidłowo uziemione.
- Sprawdź, czy wloty i wyloty powietrza nie są zablokowane.
- Upewnij się, że baterie w pilocie są sprawne.
- Sprawdź, czy jednostka zewnętrzna jest stabilnie zamontowana.
Parametry w praktyce
- Operating Range
- Zakres temperatur zewnętrznych i wewnętrznych, w których urządzenie działa poprawnie.
Ilustracje i schematy

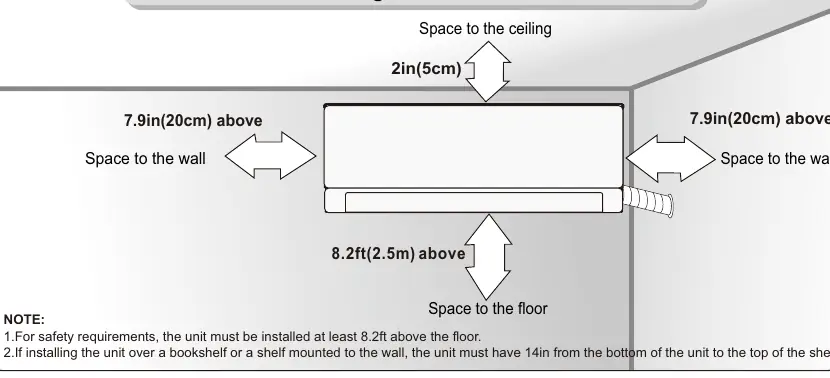

- Schemat instalacji: Pokazuje wymagane odstępy od ścian i sufitu (min. 20cm od ścian, 5cm od sufitu).

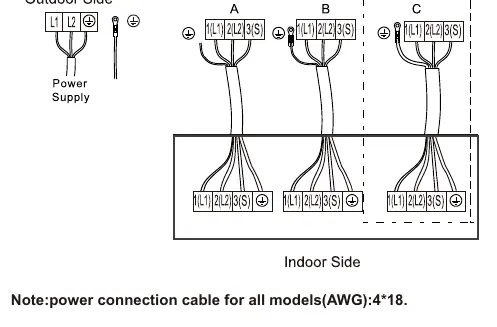

- Podłączenie przewodów: Wskazuje na konieczność użycia odpowiednich zacisków i zachowania porządku w okablowaniu.
Zgodność modelu
- Instalacja musi być wykonana przez certyfikowanego wykonawcę.
- Nie instaluj w pobliżu źródeł ciepła, łatwopalnych gazów lub w miejscach o słabej wentylacji.
