Instrukcja obsługi i montażu klimatyzatora ACIQ-18Z-E-M2 / ACIQ-24Z-E-M3

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy klimatyzatorów typu Multi-Zone (modele ACIQ-18Z-E-M2 oraz ACIQ-24Z-E-M3). Dokument zawiera kluczowe wytyczne dotyczące bezpiecznego montażu, podłączenia elektrycznego, instalacji rur chłodniczych oraz procedur uruchomieniowych. Urządzenie wykorzystuje czynnik chłodniczy R32, co wymaga przestrzegania specjalnych procedur bezpieczeństwa.

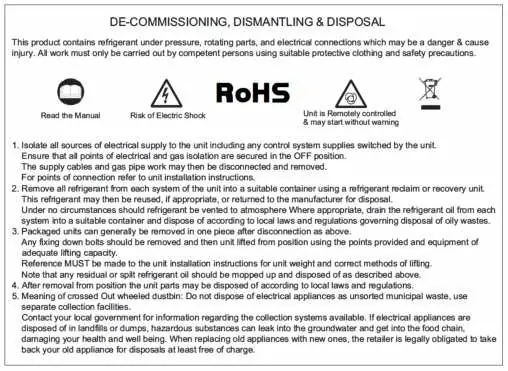

Bezpieczeństwo i ostrzeżenia

• Czynnik R32: Urządzenie wykorzystuje łatwopalny czynnik chłodniczy. Instalacja i serwis muszą być przeprowadzane wyłącznie przez wykwalifikowany personel.
• Wentylacja: Upewnij się, że miejsce instalacji jest dobrze wentylowane.
• Uziemienie: Klimatyzator musi być prawidłowo uziemiony, aby uniknąć porażenia prądem.
• Ostrzeżenia elektryczne: Nie podłączaj przewodu uziemiającego do rur gazowych, wodnych, linii telefonicznych ani odgromników.

Instalacja jednostki zewnętrznej

Jednostka zewnętrzna powinna być zainstalowana w miejscu zapewniającym swobodny przepływ powietrza, z dala od źródeł ciepła, łatwopalnych gazów i bezpośredniego nasłonecznienia.

• Podłoże: Musi być stabilne, aby wytrzymać ciężar urządzenia i zapobiec wibracjom.
• Odstępy: Zachowaj wymagane odstępy od ścian i przeszkód, aby zapewnić wydajną pracę wentylatora.
• Odpływ skroplin: W trybie grzania jednostka może generować wodę; należy zainstalować wąż odpływowy w odpowiednim miejscu.

Podłączenie rur i technika kielichowania

Prawidłowe połączenie rur jest kluczowe dla szczelności układu.

• Używaj wyłącznie czystych rur miedzianych.
• Podczas cięcia rur używaj obcinaka, a następnie usuń zadziory (gratowanie).
• Użyj narzędzia do kielichowania (flaring tool), aby przygotować końcówki rur.
• Dokręcaj nakrętki kielichowe kluczem dynamometrycznym zgodnie z tabelą momentów dokręcania podaną w instrukcji.
• Po podłączeniu wykonaj test szczelności (metoda bąbelkowa lub detektor wycieków).

Instalacja elektryczna

• Wszystkie prace elektryczne muszą być wykonane przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami.
• System musi posiadać niezależne zasilanie.
• Przewody muszą być zabezpieczone opaskami kablowymi, aby uniknąć wyrwania z zacisków.
• Upewnij się, że przekrój przewodów jest zgodny z zaleceniami dla danego modelu.

Uruchomienie i testy

Przed uruchomieniem wykonaj następujące kroki:

1. Sprawdź, czy wszystkie połączenia rur i przewodów są poprawne.
2. Upewnij się, że zawory gazu i cieczy są w pełni otwarte.
3. Wykonaj proces próżniowania (vacuumizing) za pomocą pompy próżniowej przez co najmniej 15 minut, aż ciśnienie osiągnie -14.7psi (-76cmHg).
4. Włącz zasilanie i przetestuj tryby pracy (chłodzenie/grzanie) za pomocą pilota.

Rozwiązywanie problemów i kody błędów

W przypadku awarii, na wyświetlaczu jednostki wewnętrznej pojawi się kod błędu. Przykładowe kody:

• A1-A6: Błędy czujników temperatury lub silnika wentylatora jednostki wewnętrznej.
• C1-C6: Błędy czujników temperatury jednostki zewnętrznej.
• H1-H4: Ochrona wysokiego/niskiego ciśnienia.
• 31-3F: Błędy modułów sterujących i sprężarki.
