Instrukcja instalacji jednostki zewnętrznej ACiQ

Kompletny przewodnik instalacji jednostek zewnętrznych ACiQ. Dowiedz się, jak poprawnie zamontować urządzenie, wykonać połączenia chłodnicze, podłączyć przewody elektryczne, przeprowadzić ewakuację powietrza oraz wykonać test...

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Instrukcja dotyczy instalacji jednostek zewnętrznych ACiQ. Obejmuje montaż, podłączenia chłodnicze, elektryczne, ewakuację powietrza i test uruchomieniowy. str. 1, 13, 23, 25

Najważniejsze czynności

  • Montaż jednostki zewnętrznej str. 13, 15, 16
  • Podłączenie rur chłodniczych str. 9, 10, 11, 12
  • Podłączenie elektryczne str. 17, 18, 19, 20

Pierwsze uruchomienie

  • Procedura testu uruchomieniowego str. 25

Problemy i rozwiązania

Wyciek czynnika chłodniczego

Sprawdź szczelność połączeń kielichowych i zaworów.

str. 23

Konserwacja i reset

  • Resetowanie/Wymiana bezpiecznika str. 7

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie zasilania 208/230V, 60Hz Wymagane zasilanie dla jednostek zewnętrznych. str. 22

Gdzie szukać w PDF

  • Instalacja jednostki str. 13, 14, 15, 16
  • Okablowanie str. 17, 18, 19, 20
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy instalacji jednostek zewnętrznych ACiQ (seria Inverter). Montaż musi być przeprowadzony przez wykwalifikowanego technika HVAC zgodnie z lokalnymi przepisami. Przed przystąpieniem do prac należy upewnić się, że urządzenie nie jest uszkodzone, a miejsce montażu spełnia wymogi dotyczące nośności i wentylacji.

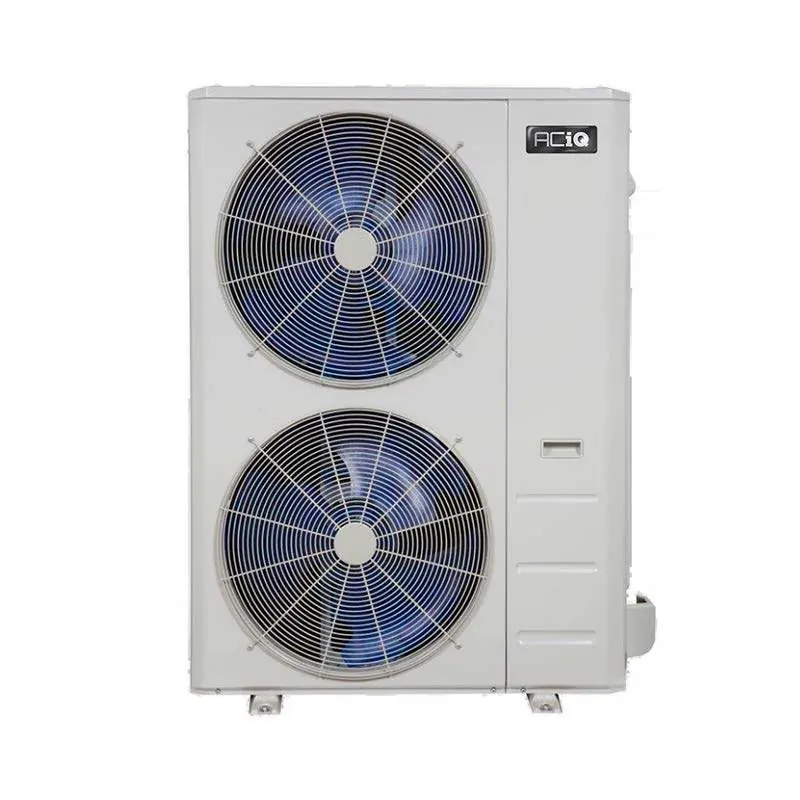

Jednostka zewnętrzna ACiQ
Jednostka zewnętrzna ACiQ

Instalacja jednostki zewnętrznej

Jednostkę należy zamontować w miejscu zapewniającym odpowiednią cyrkulację powietrza i łatwy dostęp serwisowy. Należy zachować minimalne odstępy od ścian i przeszkód (szczegóły na stronie 13). Urządzenie można kotwić do podłoża lub wsporników ściennych za pomocą śrub M10. W przypadku pomp ciepła należy zainstalować złączkę odpływową w otworze tacy ociekowej, aby zapewnić prawidłowe odprowadzanie kondensatu.

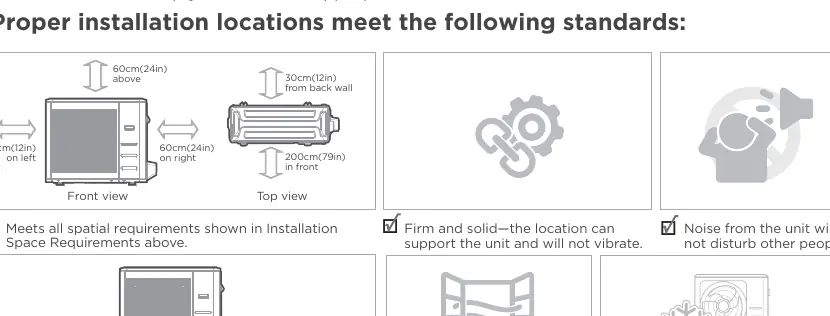

Wymagane odstępy instalacyjne
Wymagane odstępy instalacyjne
Instalacja złączki odpływowej
Instalacja złączki odpływowej

Połączenia chłodnicze

Podczas przygotowywania rur chłodniczych należy:

Przygotowanie rur chłodniczych
Przygotowanie rur chłodniczych
  • Przyciąć rury pod kątem prostym i usunąć zadziory.
  • Zastosować kielichowanie końcówek rur.
  • Nałożyć cienką warstwę oleju chłodniczego na kielichy przed połączeniem.
  • Dokręcić nakrętki kielichowe kluczem dynamometrycznym zgodnie z tabelą momentów dokręcania (strona 12).
  • Zastosować izolację na obu rurach (gazowej i cieczowej), aby zapobiec kondensacji.

Okablowanie

Instalacja elektryczna wymaga dedykowanego obwodu. Należy przestrzegać schematów połączeń znajdujących się na panelach jednostek. W przypadku korzystania z termostatu 24V należy odpowiednio skonfigurować przełączniki DIP na jednostce zewnętrznej. Należy unikać krzyżowania przewodów zasilających z komunikacyjnymi, aby zapobiec zakłóceniom.

Ewakuacja powietrza

Po zakończeniu instalacji rur należy usunąć powietrze i wilgoć z układu za pomocą pompy próżniowej:

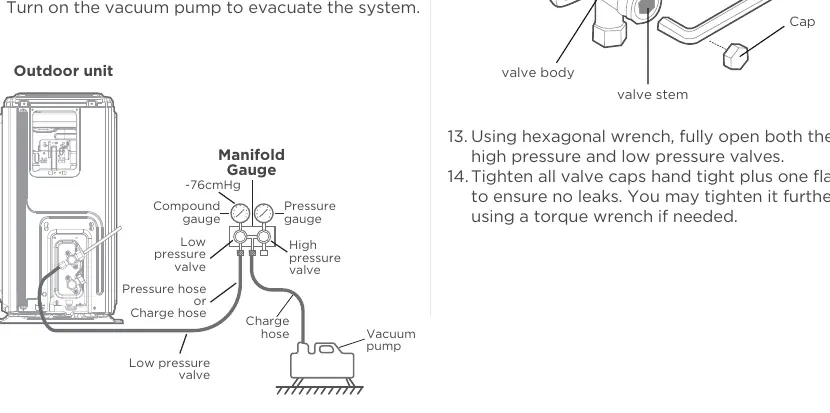

Podłączenie manometru i pompy próżniowej
Podłączenie manometru i pompy próżniowej
  1. Podłączyć manometr do zaworu niskiego ciśnienia.
  2. Uruchomić pompę próżniową i pracować przez co najmniej 15 minut lub do osiągnięcia -76cmHg (500 mikronów).
  3. Zamknąć zawór manometru i wyłączyć pompę.
  4. Sprawdzić, czy ciśnienie pozostaje stabilne przez 5 minut.

Test uruchomieniowy

Po zakończeniu instalacji należy przeprowadzić test, sprawdzając:

  • Szczelność układu chłodniczego.
  • Prawidłowość odpływu kondensatu.
  • Brak wibracji i nietypowych hałasów podczas pracy.
  • Prawidłowe działanie w trybie chłodzenia.

Praktyczna pomoc

Typowe problemy

Nietypowy zapach lub dym

Natychmiast wyłącz urządzenie i odłącz zasilanie. Skontaktuj się z serwisem.

Woda wycieka z jednostki

Sprawdź drożność węża odpływowego i czy jest on zamontowany pionowo w zimnym klimacie.

Błąd komunikacji

Sprawdź, czy przewody komunikacyjne nie są skrzyżowane z zasilającymi i czy są dobrze dokręcone.

Przed użyciem

  • Sprawdź opakowanie pod kątem uszkodzeń transportowych.
  • Upewnij się, że miejsce montażu wytrzyma ciężar jednostki.
  • Zweryfikuj, czy napięcie zasilania mieści się w zakresie 90-110% wartości znamionowej.
  • Upewnij się, że instalację wykonuje licencjonowany technik.
  • Sprawdź, czy wszystkie połączenia elektryczne są dokręcone.

Parametry w praktyce

Moment dokręcania (Torque)
Kluczowy parametr przy łączeniu rur chłodniczych, zapobiega wyciekom czynnika.
Minimalny promień gięcia
10 cm dla rur miedzianych, aby uniknąć załamań ograniczających przepływ.

Ilustracje i schematy

  • Schematy połączeń elektrycznych dla różnych typów termostatów (24V vs komunikacyjne).
  • Wymiary montażowe jednostki zewnętrznej i odstępy instalacyjne.

Zgodność modelu

  • Urządzenie wymaga dedykowanego obwodu elektrycznego.
  • Wymaga użycia odpowiednich adapterów przy łączeniu rur o różnych średnicach (flare-to-braze).
