Instrukcja obsługi jednostki wewnętrznej ACiQ Extreme+ Ducted Air Handler

Instrukcja obsługi jednostki wewnętrznej ACiQ Extreme+ Ducted Air Handler. Dowiedz się, jak bezpiecznie użytkować, konserwować i rozwiązywać problemy z urządzeniem.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • ACiQ Extreme+ Ducted Air Handler to seria jednostek wewnętrznych wymagająca regularnej konserwacji filtrów (co 30-90 dni) oraz przestrzegania zakresów temperatur pracy. W przypadku problemów z wydajnością, należy sprawdzić czystość filtrów i drożność wlotów powietrza. str. 1, 13, 14, 18

Najważniejsze czynności

  • Czyszczenie filtrów powietrza str. 14, 15, 16
  • Sprawdzanie przed sezonem str. 16

Problemy i rozwiązania

Urządzenie nie włącza się

Odczekać 3 minuty (ochrona przed przeciążeniem), sprawdzić zasilanie i bezpieczniki.

str. 17, 19
Słaba wydajność chłodzenia

Wyczyścić filtry, usunąć blokady wlotów/wylotów, zamknąć okna i drzwi.

str. 18

Kody błędów

Kod Znaczenie Działanie Strony
EL0C System lacks refrigerant Skontaktować się z serwisem str. 14
EHC1 Refrigerant sensor detects leakage Skontaktować się z serwisem str. 14
EHC2 Working condition of the refrigerant sensor is out of range and leakage is detected Skontaktować się z serwisem str. 14
EHC3 Working condition of the refrigerant sensor is out of range Skontaktować się z serwisem str. 14
ECC1 Other indoor unit refrigerant sensor detects leakage (Multi-zone) Skontaktować się z serwisem str. 14

Konserwacja i reset

  • Wyczyścić lub wymienić filtry powietrza co 30-90 dni. str. 14, 16

Dane techniczne

Parametr Wartość Znaczenie Strony
Zakres temperatur chłodzenia 16°C - 32°C (wewn.) Zakres pracy w trybie chłodzenia str. 13
Zakres temperatur grzania 0°C - 30°C (wewn.) Zakres pracy w trybie grzania str. 13

Gdzie szukać w PDF

  • Środki ostrożności str. 3, 4, 5
  • Konserwacja str. 15, 16
  • Rozwiązywanie problemów str. 17, 18, 19
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Jednostka wewnętrzna ACiQ Extreme+ Ducted Air Handler Strona 1 Procedury konserwacji: długie okresy nieużywania oraz przegląd przed sezonem Strona 16

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy jednostek wewnętrznych z serii ACiQ Extreme+ Ducted Air Handler. Dokument zawiera kluczowe wytyczne dotyczące bezpiecznej instalacji, obsługi, konserwacji oraz rozwiązywania problemów. Użytkownik powinien zapoznać się z zasadami bezpieczeństwa, szczególnie w odniesieniu do obsługi czynników chłodniczych.

Jednostka wewnętrzna ACiQ Extreme+ Ducted Air Handler
Jednostka wewnętrzna ACiQ Extreme+ Ducted Air Handler

Bezpieczeństwo i ostrzeżenia

  • Ostrzeżenie: Urządzenie nie jest przeznaczone do użytku przez osoby o ograniczonych zdolnościach fizycznych lub sensorycznych bez nadzoru.
  • Czynniki chłodnicze: W przypadku wycieku czynnika chłodniczego, urządzenie z czujnikiem wycieku wyświetli kod błędu, wyemituje sygnał dźwiękowy, zatrzyma sprężarkę i uruchomi wentylator wewnętrzny.
  • Prace serwisowe: Wszelkie naprawy i prace przy układzie chłodniczym muszą być wykonywane przez wykwalifikowany personel posiadający odpowiednie certyfikaty.
  • Zasilanie: Przed czyszczeniem lub konserwacją należy zawsze odłączyć zasilanie elektryczne.

Warunki pracy

Urządzenie powinno pracować w określonych zakresach temperatur, aby zapewnić wydajność i bezpieczeństwo:

  • Tryb chłodzenia: Temperatura w pomieszczeniu 16°C - 32°C, temperatura zewnętrzna -30°C - 50°C.
  • Tryb grzania: Temperatura w pomieszczeniu 0°C - 30°C, temperatura zewnętrzna -30°C - 24°C.
  • Tryb osuszania: Temperatura w pomieszczeniu 10°C - 32°C, temperatura zewnętrzna 0°C - 50°C.

Wilgotność względna w pomieszczeniu powinna być niższa niż 80%.

Konserwacja i czyszczenie

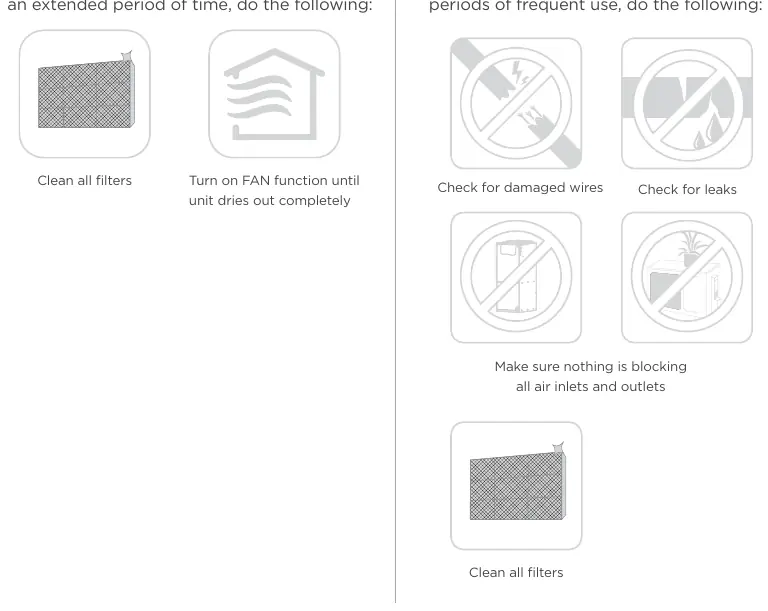

Procedury konserwacji: długie okresy nieużywania oraz przegląd przed sezonem
Procedury konserwacji: długie okresy nieużywania oraz przegląd przed sezonem
  • Filtry powietrza: Należy sprawdzać i czyścić lub wymieniać filtry powietrza co 30 do 90 dni, w zależności od ich grubości i klasy MERV.
  • Czyszczenie obudowy: Używać miękkiej, suchej szmatki. W przypadku silnych zabrudzeń można użyć szmatki zwilżonej ciepłą wodą. Nie używać chemikaliów, rozpuszczalników ani wody o temperaturze powyżej 40°C.
  • Przed sezonem: Sprawdzić przewody pod kątem uszkodzeń, sprawdzić szczelność układu oraz upewnić się, że wloty i wyloty powietrza nie są zablokowane.

Rozwiązywanie problemów

W przypadku wystąpienia problemów, przed wezwaniem serwisu należy sprawdzić:

  • Czy zasilanie jest włączone i czy bezpiecznik nie jest spalony.
  • Czy ustawienia temperatury są odpowiednie.
  • Czy filtry powietrza nie są zanieczyszczone.
  • Czy wloty i wyloty powietrza nie są zablokowane.
  • Czy drzwi i okna w pomieszczeniu są zamknięte.

Wskazówki dotyczące oszczędzania energii

  • Utrzymywać drzwi i okna zamknięte podczas pracy urządzenia.
  • Korzystać z funkcji TIMER ON/OFF.
  • Nie blokować wlotów i wylotów powietrza.
  • Zasłaniać zasłony w trybie chłodzenia, aby uniknąć bezpośredniego nasłonecznienia.

Praktyczna pomoc

Typowe problemy

Urządzenie nie włącza się po naciśnięciu przycisku ON/OFF

Urządzenie posiada 3-minutową funkcję ochrony przed przeciążeniem. Należy odczekać 3 minuty przed ponownym uruchomieniem.

Wydobywa się biała mgła z jednostki

W wilgotnych regionach duża różnica temperatur między powietrzem w pomieszczeniu a powietrzem klimatyzowanym może powodować powstawanie mgły. Jest to zjawisko normalne.

Słaba wydajność chłodzenia

Sprawdzić, czy filtry nie są brudne, czy wloty/wyloty nie są zablokowane oraz czy drzwi i okna są zamknięte.

Przed użyciem

  • Sprawdź, czy zasilanie jest prawidłowo podłączone.
  • Upewnij się, że filtry powietrza są czyste.
  • Sprawdź, czy wloty i wyloty powietrza nie są zablokowane przez przedmioty.
  • Upewnij się, że drzwi i okna w pomieszczeniu są zamknięte.
  • Sprawdź, czy ustawienia temperatury są odpowiednie dla trybu pracy.

Parametry w praktyce

Zakres temperatur chłodzenia
Temperatura w pomieszczeniu 16-32°C, zewnętrzna -30-50°C.
Zakres temperatur grzania
Temperatura w pomieszczeniu 0-30°C, zewnętrzna -30-24°C.
Wilgotność względna
Zalecana poniżej 80% dla uniknięcia kondensacji.

Ilustracje i schematy

  • Instrukcja zawiera schematy dotyczące konserwacji przed sezonem (sprawdzanie przewodów, wycieków, czyszczenie filtrów).
  • Przedstawiono również procedury czyszczenia filtrów i dbania o jednostkę podczas długich okresów nieużywania.

Zgodność modelu

  • Jednostki wewnętrzne i zewnętrzne są zaprojektowane do pracy w określonych zestawach.
  • Wymagane jest użycie dedykowanego sterownika przewodowego do funkcji AUX (ogrzewanie).
