Instrukcja obsługi pilota do klimatyzatora ACiQ Pancake-Style

Szybki przewodnik po funkcjach i obsłudze pilota do klimatyzatorów ACiQ serii Pancake-Style. Dowiedz się, jak ustawić tryby pracy, temperaturę, timer oraz korzystać z funkcji zaawansowanych, takich jak ECO, Turbo czy czyszczenie.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Pilot obsługuje klimatyzatory ACiQ Pancake-Style. Podstawowa obsługa polega na włożeniu baterii, wybraniu trybu przyciskiem MODE, ustawieniu temperatury strzałkami oraz włączeniu przyciskiem ON/OFF. str. 3, 10

Najważniejsze czynności

  • Wkładanie baterii str. 4
  • Ustawianie timera str. 11
  • Blokada przycisków str. 12

Pierwsze uruchomienie

  • Włóż baterie, wybierz tryb (MODE), ustaw temperaturę, skieruj pilot na jednostkę i naciśnij ON/OFF. str. 3

Problemy i rozwiązania

Brak reakcji jednostki

Sprawdź baterie, odległość (do 8m) oraz czy sygnał nie jest blokowany.

str. 4

Konserwacja i reset

  • Zresetuj żaluzje: przy wyłączonej jednostce przytrzymaj MODE i SWING przez 1 sekundę. str. 12

Dane techniczne

Parametr Wartość Znaczenie Strony
Zasilanie 3.0V 2x baterie R03/LR03 str. 3
Zasięg 8m Maksymalny zasięg sygnału str. 3

Gdzie szukać w PDF

  • Specyfikacje i szybki start str. 3
  • Obsługa baterii str. 4
  • Funkcje przycisków str. 5, 6, 7, 8
  • Wskaźniki ekranu str. 9
  • Funkcje zaawansowane str. 11, 12, 13, 14
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Szybki przewodnik uruchomienia pilota Strona 3 Instrukcja wymiany baterii Strona 4 Opis ikon na ekranie pilota Strona 9 Ustawianie timera Strona 11

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy obsługi pilota zdalnego sterowania dla klimatyzatorów ACiQ typu Pancake-Style. Pilot umożliwia pełną kontrolę nad jednostką wewnętrzną, w tym zmianę trybów pracy, temperatury, prędkości wentylatora oraz korzystanie z funkcji specjalnych.

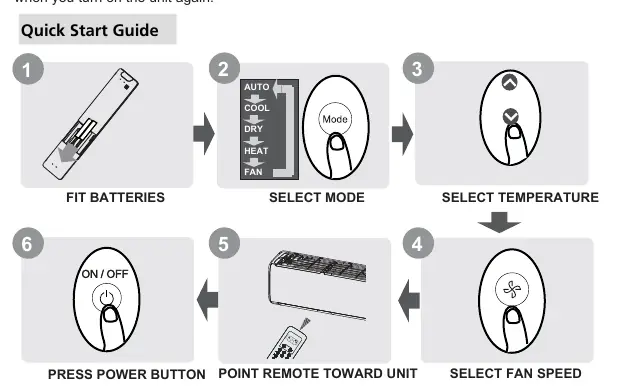

Szybki przewodnik uruchomienia pilota
Szybki przewodnik uruchomienia pilota

Wkładanie baterii

Aby przygotować pilot do pracy:

Instrukcja wymiany baterii
Instrukcja wymiany baterii
  • Zsuń tylną pokrywę komory baterii.
  • Włóż dwie baterie (R03/LR03 3.0V), zwracając uwagę na polaryzację (+/-).
  • Wsuń pokrywę z powrotem na miejsce.

Wskazówka: Nie mieszaj starych baterii z nowymi. Jeśli pilot nie będzie używany przez ponad 2 miesiące, wyjmij baterie.

Podstawowa obsługa

Klimatyzator obsługuje następujące tryby pracy:

  • AUTO: Jednostka automatycznie dobiera tryb (COOL, FAN lub HEAT) w zależności od temperatury.
  • COOL: Tryb chłodzenia.
  • HEAT: Tryb grzania.
  • DRY: Tryb osuszania.
  • FAN: Tryb wentylatora.

Użyj przycisku MODE, aby przełączać się między trybami. Temperaturę reguluje się przyciskami TEMP (strzałki góra/dół), a prędkość wentylatora przyciskiem FAN SPEED.

Funkcje zaawansowane

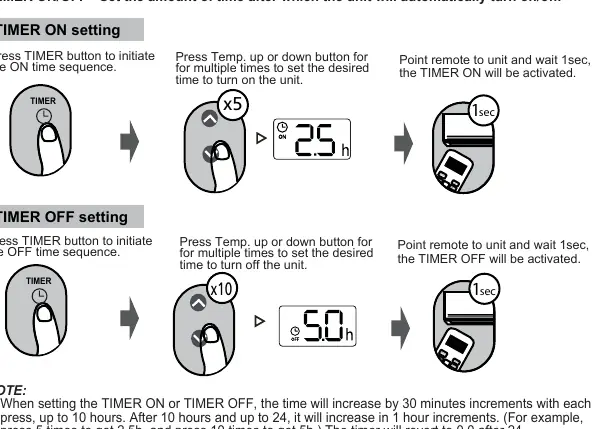

Ustawianie timera
Ustawianie timera
  • TIMER: Umożliwia ustawienie czasu automatycznego włączenia lub wyłączenia urządzenia.
  • ECO/GEAR: Tryby oszczędzania energii.
  • TURBO: Pozwala na szybkie osiągnięcie zadanej temperatury.
  • CLEAN: Funkcja samooczyszczania wymiennika ciepła.
  • SWING: Sterowanie kierunkiem nawiewu (poziome i pionowe).
  • BREEZE AWAY: Unikanie bezpośredniego nawiewu na użytkownika.
  • FOLLOW ME: Pilot mierzy temperaturę w swoim otoczeniu i przesyła ją do jednostki.
  • LOCK: Blokada przycisków (aktywowana przez jednoczesne naciśnięcie Clean i Turbo).

Wskaźniki na wyświetlaczu

Wyświetlacz pilota pokazuje aktualny tryb pracy, ustawioną temperaturę, prędkość wentylatora, stan timera oraz aktywne funkcje specjalne (np. ECO, GEAR, LOCK, TURBO). Wskaźnik transmisji sygnalizuje wysyłanie sygnału do jednostki wewnętrznej.

Opis ikon na ekranie pilota
Opis ikon na ekranie pilota

Dane techniczne

  • Zasilanie: 3.0V (2x baterie R03/LR03).
  • Zasięg sygnału: do 8 metrów.
  • Zakres temperatur pracy: -5°C do 60°C.

Praktyczna pomoc

Typowe problemy

Pilot nie reaguje lub nie wysyła sygnału

Sprawdź, czy baterie są sprawne i poprawnie włożone. Upewnij się, że odległość od jednostki nie przekracza 8 metrów i nie ma przeszkód (np. zasłon) blokujących sygnał podczerwieni.

Funkcja nie działa po naciśnięciu przycisku

Niektóre funkcje są zależne od modelu jednostki wewnętrznej. Jeśli jednostka nie obsługuje danej funkcji, naciśnięcie przycisku nie wywoła żadnego efektu.

Nie można ustawić temperatury w trybie FAN

Jest to normalne zachowanie. W trybie wentylatora (FAN) ustawienie temperatury nie jest dostępne.

Przed użyciem

  • Włóż dwie baterie AAA (R03/LR03) do pilota.
  • Upewnij się, że klimatyzator jest podłączony do zasilania.
  • Skieruj pilot bezpośrednio w stronę jednostki wewnętrznej.
  • Sprawdź, czy na drodze sygnału nie ma przeszkód.

Parametry w praktyce

Zasięg sygnału
Maksymalna odległość pilota od jednostki wynosi 8 metrów.
Zakres temperatur pracy
Pilot działa poprawnie w temperaturach od -5°C do 60°C.

Ilustracje i schematy

  • Quick Start Guide: Pokazuje sekwencję: baterie -> tryb -> temperatura -> wentylator -> celowanie w jednostkę -> włączenie.
  • Wskaźniki ekranu: Wyjaśnia ikony trybów (AUTO, COOL, DRY, HEAT, FAN) oraz funkcje specjalne (ECO, GEAR, LOCK).

Zgodność modelu

  • Instrukcja dotyczy wielu modeli pilotów (seria RG10). Niektóre funkcje mogą być niedostępne w zależności od konkretnego modelu klimatyzatora.
  • W przypadku rozbieżności między instrukcją pilota a instrukcją obsługi klimatyzatora, nadrzędna jest instrukcja klimatyzatora.
