Instrukcja montażu elektronicznego zaworu rozprężnego Danfoss ETS
Przewodnik instalacji i obsługi elektronicznych zaworów rozprężnych Danfoss serii ETS 175L, 250L, 400L oraz 500L. Zawiera dane techniczne, schematy połączeń elektrycznych, instrukcje lutowania oraz procedury montażu i demontażu.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zawory Danfoss ETS to elektroniczne zawory rozprężne. Instrukcja opisuje montaż, lutowanie, podłączenie elektryczne oraz procedury serwisowe. str. 1, 2, 3
Najważniejsze czynności
- Lutowanie zaworu str. 2
- Podłączenie elektryczne str. 2
Konserwacja i reset
- Wymiana cewki lub demontaż zaworu wymaga użycia śrubokręta T30 i zachowania odpowiedniego momentu dokręcania (6 Nm dla 175L/250L, 5.3 Nm dla 400L/500L). str. 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 12 V DC | Zasilanie cewki | str. 1 |
| Ciśnienie robocze | 37 bar | Maksymalne ciśnienie (MWP) | str. 1 |
Gdzie szukać w PDF
- Dane techniczne str. 1
- Montaż i połączenia str. 2
- Demontaż i montaż str. 3
- Ostrzeżenia str. 4
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy elektronicznych zaworów rozprężnych Danfoss serii ETS (175L, 250L, 400L, 500L). Dokument zawiera kluczowe parametry pracy, wytyczne dotyczące lutowania, schematy połączeń elektrycznych oraz procedury serwisowe. Zawory te wymagają podłączenia do odpowiedniego sterownika/drivera; nie należy podłączać ich bezpośrednio do źródła zasilania AC/DC.
Montaż i lutowanie
Podczas montażu zaworu należy zwrócić uwagę na kierunek przepływu czynnika chłodniczego. Podczas lutowania konieczne jest przestrzeganie następujących zasad:
- Stosuj ochronę gazem (azot N2) od strony przeciwnej do punktu lutowania, aby zapobiec utlenianiu wewnątrz zaworu.
- Maksymalna temperatura w punkcie lutowania nie powinna przekraczać 700 °C / 1300 °F.
- Maksymalna temperatura korpusu zaworu podczas lutowania nie powinna przekraczać 110 °C / 230 °F.
Połączenia elektryczne
Zawory ETS są wyposażone w silnik krokowy typu bipolarnego. Połączenia elektryczne wymagają precyzyjnego podłączenia cewek A i B zgodnie ze schematem:
- Cewka A: Piny A1, A2
- Cewka B: Piny B1, B2
- Zasilanie: 12 V DC, zalecany prąd fazowy 200 mA przy 200 pps.

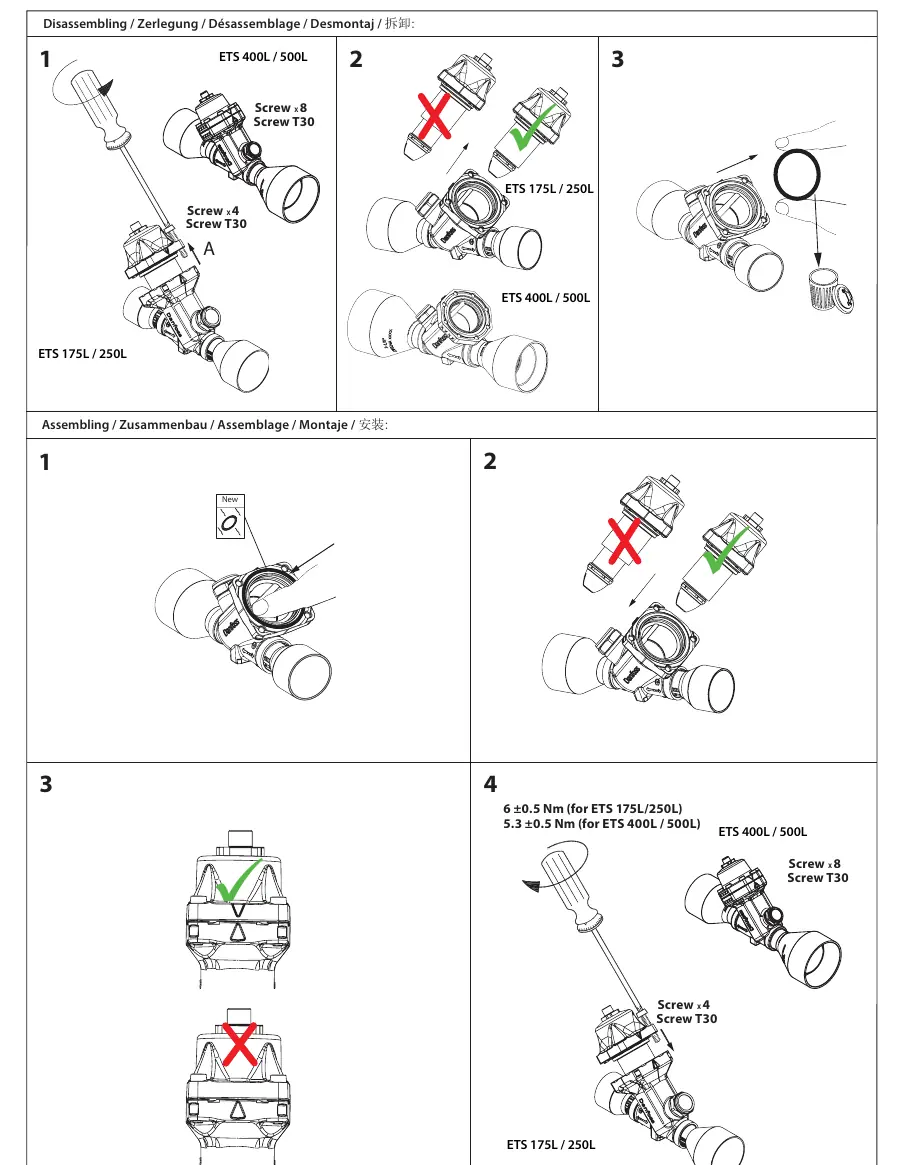

Demontaż i montaż serwisowy
W przypadku konieczności demontażu lub wymiany elementów zaworu:
- Użyj śrubokręta typu T30 do odkręcenia śrub mocujących.
- Podczas ponownego montażu dokręć śruby z odpowiednim momentem obrotowym: 6 ±0.5 Nm dla modeli ETS 175L/250L oraz 5.3 ±0.5 Nm dla modeli ETS 400L/500L.
- Upewnij się, że uszczelki są prawidłowo osadzone.
Ostrzeżenia i bezpieczeństwo
W przypadku stosowania czynników chłodniczych łatwopalnych (R1234ze(E), R1234yf, R516A):
- Ryzyko zapłonu musi być ocenione zgodnie z normami ISO5149/EN378 i IEC60335-2-40.
- Nie używaj zaworu poza określonymi limitami temperatury.
- Nie odłączaj wtyczki, gdy zawór jest pod napięciem.
- Zawór musi być zainstalowany w odpowiedniej obudowie chroniącej przed wilgocią, kurzem i uderzeniami.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Ryzyko zapłonu przy użyciu czynników łatwopalnych
Przestrzegaj norm ISO5149/EN378 i IEC60335-2-40. Nie używaj zaworu poza limitami temperatury i nie odłączaj pod napięciem.
Uszkodzenie zaworu podczas lutowania
Zawsze stosuj przepływ azotu (N2) od strony przeciwnej do punktu lutowania i kontroluj temperaturę korpusu (max 110 °C).
Przed użyciem
- Sprawdź kompatybilność czynnika chłodniczego z listą w instrukcji.
- Upewnij się, że używasz odpowiedniego sterownika/drivera (nie podłączaj bezpośrednio do zasilania).
- Przygotuj azot (N2) do procesu lutowania.
- Sprawdź, czy kierunek przepływu na zaworze zgadza się z kierunkiem w układzie.
Parametry w praktyce
- Napięcie nominalne
- 12 V DC
- Maksymalne ciśnienie robocze
- 37 bar / 536 psig
- Całkowita liczba kroków
- 3810 kroków (ETS 175L/250L/400L) lub 4999 kroków (ETS 500L)
Ilustracje i schematy
- Schemat lutowania pokazuje konieczność doprowadzenia azotu (N2) od strony przeciwnej do miejsca lutowania.
- Schemat połączeń elektrycznych przedstawia układ pinów A1, A2, B1, B2 dla cewek A i B.
Zgodność modelu
- Kompatybilne czynniki: R134a, R404A, R407A/C/F/H, R410A, R417A, R422A/B/D, R438A, R442A, R448A, R449A/B, R450A, R452A, R463A, R507A, R513A/B, R515A/B, R1234ze(E), R1234yf, R516A.
