Instrukcja obsługi modułu Danfoss MCD Modbus 175G9000
Przewodnik instalacji i konfiguracji modułu komunikacyjnego Danfoss MCD Modbus (175G9000). Dowiedz się, jak poprawnie zamontować moduł, skonfigurować parametry sieciowe za pomocą przełączników DIP, wykonać połączenia dla soft starterów MCD...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Moduł Danfoss MCD Modbus (175G9000) umożliwia zdalne sterowanie i monitorowanie soft starterów MCD 200 oraz MCD 500 przez sieć RS-485. Wymaga konfiguracji przełącznikami DIP oraz odpowiedniego mostkowania zacisków na soft starterze. str. 1, 3
Najważniejsze czynności
- Instalacja fizyczna: Odłącz zasilanie, odciągnij klipsy, wsuń moduł w slot, zabezpiecz klipsami. str. 1
- Konfiguracja DIP: Ustaw parametry sieciowe (adres, prędkość, parzystość) przełącznikami DIP przed włączeniem zasilania. str. 2
Pierwsze uruchomienie
- Po montażu i ustawieniu DIP, włącz zasilanie sterujące. Dioda LED powinna świecić światłem ciągłym (komunikacja aktywna). str. 3
Problemy i rozwiązania
Błąd 01: Illegal function code
Użyto funkcji innej niż 03 lub 06.
str. 10
Błąd 05: Data boundary fault
Przekroczono granicę danych lub rozmiar danych > 125.
str. 10Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| 01 | Illegal function code | Użyj funkcji 03 lub 06. | str. 10 |
| 05 | Data boundary fault | Skoryguj rozmiar danych lub zakres. | str. 10 |
Konserwacja i reset
- Jeśli komunikacja jest nieaktywna, soft starter może wymagać Resetu po przywróceniu połączenia. str. 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wymiary | 40 mm x 166 mm x 90 mm | Wymiary fizyczne modułu | str. 12 |
| Waga | 250 g | Masa urządzenia | str. 12 |
| Stopień ochrony | IP20 | Klasa szczelności | str. 12 |
Gdzie szukać w PDF
- Instalacja str. 1
- Konfiguracja DIP str. 2
- Podłączenie str. 3
- Funkcje Modbus str. 4, 5, 6, 7
- Kody błędów str. 8, 10
- Dane techniczne str. 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Moduł Danfoss MCD Modbus (kod zamówienia 175G9000) służy do zdalnego sterowania i monitorowania soft starterów serii MCD 200 oraz MCD 500 poprzez sieć RS-485. Instalator jest odpowiedzialny za przestrzeganie zasad bezpieczeństwa elektrycznego. Przed przystąpieniem do montażu lub demontażu modułu należy bezwzględnie odłączyć zasilanie główne i sterujące od soft startera.

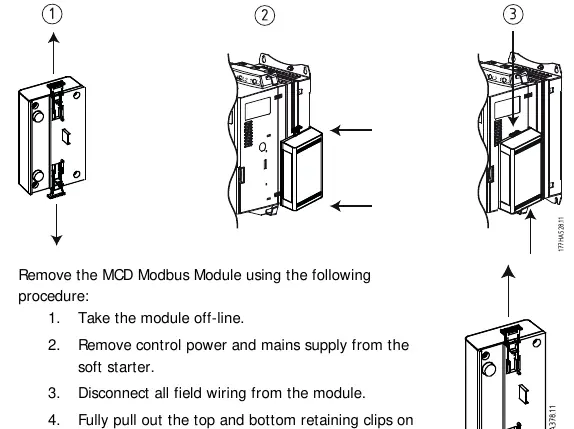

Instalacja fizyczna
Procedura montażu modułu:
- Odłącz zasilanie sterujące i główne od soft startera.
- Całkowicie wyciągnij górne i dolne klipsy mocujące na module.
- Dopasuj moduł do slotu portu komunikacyjnego.
- Wciśnij górne i dolne klipsy, aby zabezpieczyć moduł w starterze.
- Podłącz zasilanie sterujące po zakończeniu montażu.
Demontaż odbywa się w odwrotnej kolejności: odłącz zasilanie, odłącz okablowanie, wyciągnij klipsy i zdejmij moduł.
Konfiguracja parametrów (DIP)
Parametry komunikacji sieciowej ustawia się za pomocą przełączników DIP na module. Zmiany wchodzą w życie po włączeniu zasilania modułu przez soft starter. Ustawienia obejmują:
- Protokół (AP ASCII / Modbus RTU)
- Adres urządzenia (0-31)
- Prędkość transmisji (4800, 9600, 19200, 38400 bps)
- Parzystość (None, Odd, Even, 10-bit)
- Timeout (None, 10s, 60s, 100s)
Podłączenie (MCD 200 i MCD 500)
Aby moduł akceptował komendy szeregowe, wymagane są odpowiednie mostki:
- MCD 200: Należy założyć mostek na zaciski A1-N2 soft startera.
- MCD 500: Soft starter musi być w trybie Auto On, a mostki muszą być założone na zaciski 17, 18 oraz 25, 18. W trybie Hand On starter nie przyjmuje komend sieciowych, ale pozwala na monitorowanie statusu.
Diody LED i status
Dioda Network Status (1) informuje o stanie połączenia:
- Wyłączona: Brak połączenia lub brak zasilania soft startera.
- Włączona: Komunikacja aktywna.
- Miga: Komunikacja nieaktywna.
Funkcje Modbus
Moduł obsługuje funkcje: 03 (Read multiple registers), 06 (Write single register) oraz 16 (Write multiple registers). Broadcast nie jest wspierany. Rejestry 40002-40008 są wspólne, natomiast MCD 500 obsługuje szerszy zakres rejestrów (do 40599).
Rozwiązywanie problemów
W przypadku błędów komunikacji, sprawdź kody błędów Modbus (np. 01-10). Jeśli komunikacja jest nieaktywna, soft starter może wyzwolić błąd, jeśli ustawiono funkcję Communications Timeout. Po przywróceniu komunikacji wymagany jest Reset.
Dane techniczne
Moduł posiada stopień ochrony IP20 i wymiary 40 mm x 166 mm x 90 mm. Waga wynosi 250 g. Zasilanie realizowane jest przez 6-pinowe złącze soft startera.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Komunikacja nieaktywna (dioda miga)
Sprawdź połączenia, upewnij się, że soft starter jest zasilany, sprawdź ustawienia timeout.
Błąd 05 (Data boundary fault)
Przekroczono granicę danych lub rozmiar danych > 125. Skoryguj zapytanie.
Błąd 09 (Unsupported command)
Wysłano komendę do MCD 500 przy wyłączonej komunikacji zdalnej (parametr 3-2).
Przed użyciem
- Odłącz zasilanie główne i sterujące przed montażem.
- Ustaw parametry komunikacji za pomocą przełączników DIP.
- Upewnij się, że Master ma ustawione odpowiednie bity stopu (2 dla 11-bit, 1 dla 10-bit).
- Dla MCD 200: zmostkuj zaciski A1-N2.
- Dla MCD 500: ustaw tryb Auto On i zmostkuj zaciski 17, 18 oraz 25, 18.
Parametry w praktyce
- Stopień ochrony
- IP20
- Zakres adresów
- 0 do 31
Ilustracje i schematy
- Schemat instalacji pokazuje sposób montażu modułu na szynie soft startera.
- Schematy połączeń (MCD 200/500) wskazują wymagane mostki dla aktywacji komunikacji.
- Schemat DIP switch pokazuje mapowanie protokołu, adresu, prędkości i parzystości.
Zgodność modelu
- Kompatybilny z soft starterami MCD 200 i MCD 500.
- Rejestry 40600 i wyższe nie są kompatybilne z MCD 200.
