Instrukcja obsługi modułu Profibus Danfoss 175G9001

Przewodnik instalacji i konfiguracji modułu Profibus Danfoss 175G9001. Dowiedz się, jak zamontować moduł, ustawić adresy, podłączyć sieć oraz interpretować kody błędów i dane statusowe.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Moduł Profibus 175G9001 służy do komunikacji soft starterów Danfoss (MCD 200/500) z siecią Profibus. Wymaga ustawienia adresu przełącznikami obrotowymi oraz zaimportowania pliku GSD do narzędzia konfiguracyjnego. str. 1, 2

Najważniejsze czynności

  • Montaż fizyczny: Odciągnij klipsy, wsuń moduł w slot, zabezpiecz klipsami. str. 1
  • Ustawienie adresu: Użyj przełączników obrotowych MSD i LSD przed włączeniem zasilania. str. 2

Pierwsze uruchomienie

  • Pobierz plik GSD, ustaw adres, zamontuj moduł, podłącz zasilanie i kabel sieciowy. str. 1, 2

Problemy i rozwiązania

Brak połączenia

Sprawdź diodę Bus status (zielona). Jeśli zgaszona, brak komunikacji.

str. 4
Trip code 15

Błąd komunikacji między modułem a soft starterem.

str. 8

Konserwacja i reset

  • Po wystąpieniu błędu komunikacji i jego usunięciu, soft starter musi zostać zresetowany. str. 4

Dane techniczne

Parametr Wartość Znaczenie Strony
Wymiary 40 mm x 166 mm x 90 mm Wymiary obudowy str. 11
Waga 250 g Waga urządzenia str. 11

Gdzie szukać w PDF

  • Instalacja str. 1
  • Konfiguracja str. 2
  • Podłączenie str. 3
  • Diagnostyka str. 4, 8
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Montaż modułu na soft starterze Strona 1 Przełączniki adresowe Strona 2 Schemat połączeń MCD 200 i MCD 500 Strona 3 Tabela statusu diod LED Strona 4

Najważniejsze informacje

Moduł Profibus 175G9001 jest przeznaczony do komunikacji soft starterów Danfoss (serii MCD 200 oraz MCD 500) z siecią Profibus. Przed przystąpieniem do pracy należy upewnić się, że zasilanie główne i sterujące jest odłączone. Instalator jest odpowiedzialny za przestrzeganie zasad bezpieczeństwa i poprawnych praktyk elektrycznych.

Instalacja fizyczna

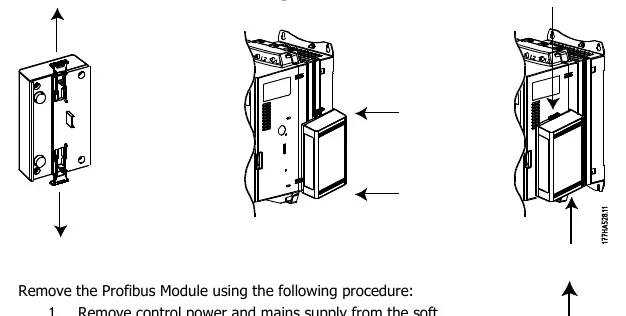

Montaż modułu na soft starterze odbywa się poprzez następujące kroki:

Montaż modułu na soft starterze
Montaż modułu na soft starterze
  1. Odłącz zasilanie sterujące i główne od soft startera.
  2. Odciągnij całkowicie górne i dolne klipsy mocujące na module.
  3. Dopasuj moduł do slotu portu komunikacyjnego.
  4. Wciśnij górne i dolne klipsy, aby zabezpieczyć moduł na starterze.

Demontaż odbywa się w odwrotnej kolejności po uprzednim odłączeniu okablowania.

Konfiguracja i adresowanie

Przed włączeniem zasilania należy skonfigurować adres modułu:

Przełączniki adresowe
Przełączniki adresowe
  • Użyj dwóch przełączników obrotowych (MSD i LSD) na module, aby ustawić adres zgodny z konfiguracją w narzędziu Master.
  • Zakres adresów wynosi od 0 do 99.
  • Pobierz najnowszy plik .gsd ze strony www.danfoss.com/drives i zaimportuj go do narzędzia konfiguracyjnego Master.
  • Moduł automatycznie wykrywa prędkość transmisji danych.

Podłączenie elektryczne

Moduł łączy się z siecią Profibus za pomocą standardowego złącza 9-pin Sub-D. Zasilanie może być dostarczane przez kabel sieciowy lub zewnętrznie (24 VDC).

Schemat połączeń MCD 200 i MCD 500
Schemat połączeń MCD 200 i MCD 500
  • MCD 200: Wymaga założenia zworki na zaciski A1-N2.
  • MCD 500: Wymaga pracy w trybie Auto On oraz założenia zworek na zaciski 17, 18 i 25, 18.

Diagnostyka LED

Moduł posiada dwie diody statusowe:

Tabela statusu diod LED
Tabela statusu diod LED
  • Power status (czerwona): Świeci, gdy moduł jest zasilany i gotowy do pracy.
  • Bus status (zielona): Świeci, gdy moduł jest online i w stanie wymiany danych. Brak świecenia oznacza brak połączenia lub błąd wymiany danych.

Struktury danych i kody błędów

Moduł obsługuje trzy struktury danych (Basic, Extended, Parameter Upload/Download). Kody błędów (Trip Codes) są raportowane w wysokim bajcie danych żądania nr 2. Przykładowe kody to: 1 (Excess start time), 2 (Motor overload), 15 (Starter communication error), 16 (Network communication error).

Dane techniczne

  • Wymiary: 40 mm (szer.) x 166 mm (wys.) x 90 mm (gł.)
  • Waga: 250 g
  • Stopień ochrony: IP20
  • Zasilanie: 35 mA przy 24 VDC
  • Złącze sieciowe: DB9 żeńskie

Oficjalne zasoby z instrukcji

Oficjalny zasób www.danfoss.com/drives

Informacje o producencie

Danfoss A/S

Profil marki
Strona producenta https://www.danfoss.com Wsparcie https://www.danfoss.com/en/service-support/ Manuale producenta https://www.danfoss.com/en/service-support/technical-documentation/

Praktyczna pomoc

Typowe problemy

Brak komunikacji (dioda Bus status zgaszona)

Sprawdź połączenie sieciowe, ustawienia adresu na przełącznikach obrotowych oraz konfigurację w Masterze.

Soft starter nie reaguje na komendy

Upewnij się, że starter jest w trybie Auto On (dla MCD 500) lub zworki są poprawnie założone (dla MCD 200).

Błąd komunikacji (Trip code 16)

Sprawdź połączenie sieciowe i ustawienia timeoutu w pliku GSD.

Przed użyciem

  • Odłącz zasilanie główne i sterujące przed montażem.
  • Pobierz najnowszy plik .gsd ze strony www.danfoss.com/drives.
  • Ustaw adres modułu za pomocą przełączników obrotowych przed włączeniem zasilania.
  • Sprawdź wymagane zworki dla modelu MCD 200 lub MCD 500.

Parametry w praktyce

Adres sieciowy
Zakres 0-99, ustawiany przełącznikami obrotowymi MSD i LSD.
Stopień ochrony
IP20 (do użytku wewnątrz pomieszczeń).

Ilustracje i schematy

  • Przełączniki adresowe: MSD (dziesiątki) i LSD (jedności) służą do ustawienia adresu modułu.
  • Schemat połączeń: Pokazuje piny 1-9 złącza Sub-D oraz wymagane zworki dla MCD 200/500.

Zgodność modelu

  • Moduł jest kompatybilny z soft starterami Danfoss MCD 200 oraz MCD 500.
  • Niektóre funkcje (np. dane 5-11) są dostępne tylko dla MCD 500.
