Instrukcja obsługi systemu testowego Danfoss TechCase iC7

Szybki przewodnik po systemie testowym Danfoss TechCase iC7. Dowiedz się, jak bezpiecznie zainstalować, uruchomić i obsługiwać urządzenie, a także jak rozwiązywać typowe problemy techniczne.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • TechCase iC7 to system testowy z zasilaniem 230V, przeznaczony do szkoleń i demonstracji. Wymaga 5-minutowego czasu rozładowania kondensatorów przed serwisem. str. 10, 11, 18

Najważniejsze czynności

  • Uruchomienie urządzenia str. 17
  • Zatrzymanie urządzenia str. 18

Pierwsze uruchomienie

  • Procedura pierwszego uruchomienia str. 17

Problemy i rozwiązania

Urządzenie nie włącza się

Sprawdź przycisk Emergency Stop, bezpieczniki wejściowe 230V oraz poprawność podłączenia kabla zasilającego.

str. 19

Konserwacja i reset

  • Reset do ustawień fabrycznych str. 18

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie zasilania 230 V AC +10%/-5% Napięcie wejściowe str. 21
Waga 12.3 kg Waga urządzenia str. 22

Gdzie szukać w PDF

  • Elementy zestawu str. 10
  • Interfejs urządzenia str. 12
  • Schemat połączeń str. 21
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

TechCase iC7 to system testowy w obudowie, zasilany napięciem 230 V, przeznaczony do celów szkoleniowych, demonstracji sprzedaży oraz wsparcia technicznego. Urządzenie zawiera przetwornicę częstotliwości iC7-Automation oraz zintegrowany silnik indukcyjny. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w szczególności dotyczącymi czasu rozładowania kondensatorów (5 minut).

Bezpieczeństwo

Praca z urządzeniem wymaga przestrzegania rygorystycznych zasad bezpieczeństwa:

  • Czas rozładowania: Po odłączeniu zasilania kondensatory wymagają 5 minut na pełne rozładowanie. Przed serwisowaniem należy upewnić się za pomocą miernika, że w urządzeniu nie ma napięcia.
  • Zagrożenie porażeniem: Urządzenie zawiera elementy pod napięciem nawet po wyłączeniu wskaźników pracy.
  • Niezamierzony start: Przed konfiguracją parametrów należy zatrzymać napęd i upewnić się, że nie może zostać uruchomiony zdalnie.
  • Kwalifikacje: Wszelkie prace instalacyjne i serwisowe muszą być wykonywane przez wykwalifikowany personel.

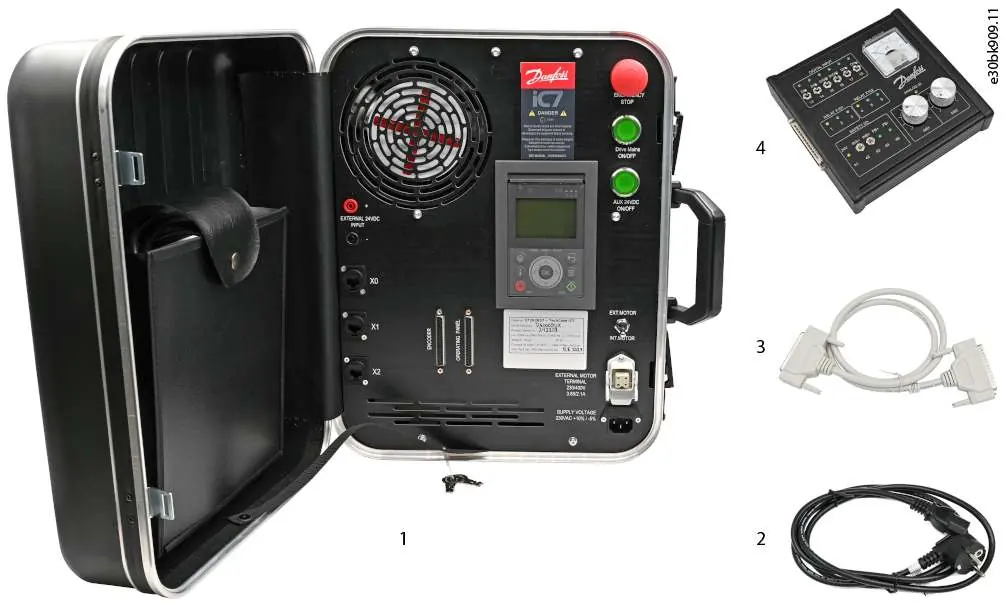

Elementy zestawu

W skład zestawu wchodzą:

Elementy zestawu TechCase iC7
Elementy zestawu TechCase iC7
  • System TechCase iC7
  • Kabel zasilający (C14 do CEE 7/7)
  • Kabel do panelu I/O
  • Standardowy panel I/O

Instalacja i podłączenie

Przed instalacją należy umieścić urządzenie na stabilnej, równej powierzchni. Główne kroki instalacyjne obejmują:

Dodatkowe zdjęcie montażowe ze strony 24
Dodatkowe zdjęcie montażowe ze strony 24
  • Zasilanie 230 V: Podłącz kabel zasilający do gniazda C14 w dolnym prawym rogu obudowy.
  • Zasilanie 24 V DC: Możliwe podłączenie zewnętrznego zasilania 24 V (±10%, min. 2 A) za pomocą gniazd bezpieczeństwa 4 mm.
  • Silnik zewnętrzny: Podłączany przez złącze typu HAN 3A.
  • Enkoder: Podłączany przez dedykowane złącze (opcja).
  • Ethernet: Porty X1 i X2 służą do komunikacji fieldbus, port X0 do połączenia z PC.

Obsługa

Aby uruchomić urządzenie:

  1. Upewnij się, że przycisk Emergency Stop jest wyciągnięty (pozycja OFF).
  2. Sprawdź ustawienie przełącznika wyboru silnika (wewnętrzny/zewnętrzny).
  3. Naciśnij przycisk ON, aby włączyć zasilanie sieciowe.
  4. Poczekaj, aż napęd przejdzie w stan gotowości (Ready).
  5. W razie aktywnego błędu STO, wyłącz przełączniki INA+ i INB+ na panelu I/O.

Aby zatrzymać urządzenie, naciśnij przycisk OFF i odczekaj na całkowite wyłączenie napędu.

Rozwiązywanie problemów

W przypadku problemów z działaniem:

  • Brak zasilania: Sprawdź przycisk Emergency Stop, bezpieczniki wejściowe 6.3 A oraz poprawność podłączenia kabla zasilającego.
  • Silnik nie obraca się: Sprawdź przełącznik wyboru silnika oraz parametry silnika.
  • Błąd RCD: Jeśli wyłącznik różnicowoprądowy wyzwala po włączeniu, sprawdź, czy urządzenie nie zostało zresetowane do ustawień fabrycznych (wymaga konfiguracji parametrów 2.2.1.5 i 1.2.2).

Informacje o producencie

Danfoss A/S

Profil marki

Praktyczna pomoc

Typowe problemy

Urządzenie nie włącza się

Sprawdź, czy przycisk Emergency Stop jest wyciągnięty, czy bezpieczniki 6.3 A są sprawne oraz czy kabel zasilający jest poprawnie podłączony.

Silnik nie obraca się

Upewnij się, że przełącznik wyboru silnika (wewnętrzny/zewnętrzny) jest w poprawnej pozycji i sprawdź parametry silnika.

Wyzwolenie wyłącznika RCD

Może wystąpić po resecie do ustawień fabrycznych. Należy skonfigurować parametry 2.2.1.5 (Supply Mode na DC) oraz 1.2.2 (RFI Filter Mode na Filter Inactive).

Przed użyciem

  • Sprawdź wizualnie, czy obudowa i zawartość nie są uszkodzone.
  • Upewnij się, że warunki otoczenia (temperatura, wilgotność) są zgodne z danymi technicznymi.
  • Ustaw urządzenie na płaskiej i równej powierzchni.
  • Upewnij się, że przycisk Emergency Stop jest w pozycji wyłączonej (wyciągnięty).
  • Sprawdź, czy przełącznik wyboru silnika jest w poprawnej pozycji.

Parametry w praktyce

Napięcie zasilania
230 V AC +10%/-5%, 1-faza.
Czas rozładowania
5 minut po odłączeniu zasilania przed serwisowaniem.
Klasa ochrony
Class I, IP00.

Ilustracje i schematy

  • Panel przedni zawiera wskaźniki, przyciski sterujące (ON/OFF, Emergency Stop), złącza Ethernet, złącza silnika oraz wejścia zasilania.
  • Standardowy panel I/O zawiera potencjometry, miernik analogowy, przełączniki DIP oraz diody sygnalizacyjne.

Zgodność modelu

  • Zasilanie 230 V AC, 1-faza.
  • Możliwość podłączenia zewnętrznego silnika 230/400 V.
  • Wsparcie dla protokołów Modbus TCP, PROFINET RT, EtherNet/IP.
