Instrukcja obsługi ładowarki USB-C Traxxas 20W
Szybki przewodnik po ładowarce Traxxas 20W USB-C. Dowiedz się, jak bezpiecznie ładować i formatować akumulatory NiMH, interpretować kody LED oraz rozwiązywać problemy z zasilaniem.
Źródłowy PDF: CS · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Ładowarka Traxxas 20W USB-C służy do ładowania akumulatorów NiMH (5-7 ogniw). Wymaga zewnętrznego zasilacza USB-C. Stan ładowania sygnalizują diody LED. str. 1, 4
Najważniejsze czynności
- Podłącz zasilacz USB-C do gniazdka, a następnie akumulator do ładowarki. str. 4
Pierwsze uruchomienie
- Podłącz kabel USB-C do zasilacza (czerwona dioda LED), następnie podłącz akumulator. Dioda zacznie migać na zielono. str. 4
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
1 mignięcie czerwonej diody
Błąd zasilacza. Sprawdź kompatybilność zasilacza USB-C.
str. 6
3 mignięcia czerwonej diody
Czas ładowania wyprzedzony. Odłącz baterię. Jeśli jest gorąca, przestań używać.
str. 6
4 mignięcia czerwonej diody
Zbyt wysoka temperatura ładowarki. Pozostaw do ostygnięcia.
str. 6Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| 1-7 mignięć czerwonej diody | Różne błędy zasilania, temperatury lub baterii. | Sprawdź tabelę w instrukcji (str. 6) i odłącz urządzenie. | str. 6 |
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Prąd ładowania | 2A | Stały prąd ładowania. | str. 1 |
| Obsługiwane akumulatory | NiMH 5-7 ogniw | Typ i napięcie obsługiwanych akumulatorów. | str. 1 |
| Limit temp. ładowania | 45°C | Maksymalna temperatura akumulatora podczas ładowania. | str. 3 |
Gdzie szukać w PDF
- Specyfikacja i wymagania str. 1
- Formatowanie akumulatorów str. 2
- Ładowanie i rozładowywanie str. 3
- Obsługa i LED str. 4, 5
- Rozwiązywanie problemów str. 6
Spis treści
Najważniejsze informacje z instrukcji
Ładowarka Traxxas 20W (TRA2949) jest przeznaczona do ładowania akumulatorów NiMH (niklowo-wodorkowych) o konfiguracji 5-7 ogniw (6.0-8.4V) i pojemności 1200-5000 mAh. Urządzenie wymaga zewnętrznego zasilacza USB-C (zalecany min. 45W) oraz kabla USB-C, które nie są dołączone do zestawu.

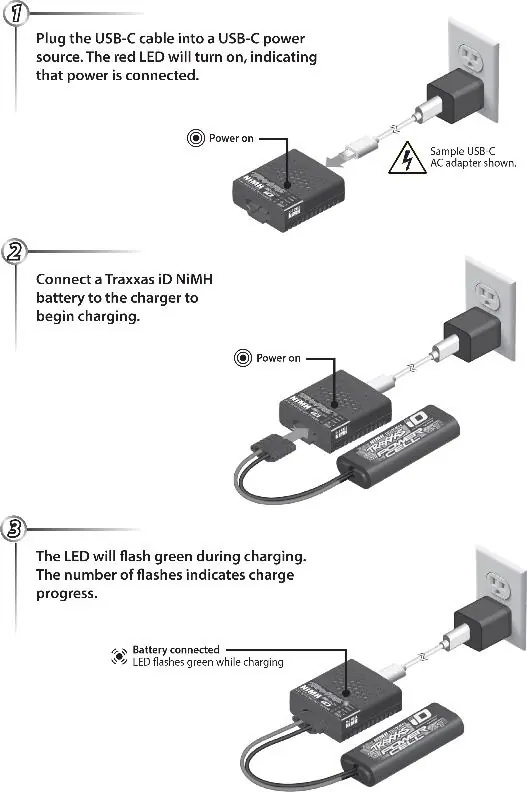

Obsługa ładowarki
Proces ładowania jest w pełni zautomatyzowany dzięki detekcji Delta-Peak. Aby rozpocząć:
- Podłącz kabel USB-C do zasilacza. Czerwona dioda LED zaświeci się, sygnalizując gotowość.
- Podłącz akumulator Traxxas iD NiMH do ładowarki.
- Dioda LED zacznie migać na zielono, wskazując postęp ładowania.
Sygnalizacja LED
- Świeci na czerwono: Gotowość do ładowania.
- Miga powoli na zielono: Trwa ładowanie.
- Świeci na zielono: Akumulator w pełni naładowany.
- Miga na czerwono: Błąd ładowania (sprawdź sekcję rozwiązywania problemów).
Postęp ładowania można odczytać z liczby mignięć diody: 1 mignięcie (0-25%), 2 mignięcia (25-50%), 3 mignięcia (50-75%), 4 mignięcia (75-100%).
Formatowanie akumulatorów
Nowe akumulatory lub te nieużywane przez ponad 3 miesiące wymagają formatowania (nacyklowania):
- Ładowanie: Zalecany prąd 0.3C (np. dla 1500 mAh = 450 mA).
- Rozładowywanie: Maksymalny prąd 2C (np. dla 1500 mAh = 3000 mA). Można to zrobić poprzez jazdę modelem przez ok. 30 minut (do ok. 30% pojemności).
- Kontrola temperatury: Podczas rozładowywania temperatura nie może przekroczyć 60°C.
Zasady ładowania i rozładowywania
- Ładowanie: Maksymalny prąd 1.5C. Temperatura akumulatora podczas ładowania powinna wynosić 15-30°C. Jeśli temperatura przekroczy 45°C, natychmiast przerwij ładowanie.
- Rozładowywanie: Maksymalny prąd 10C. Nie dopuszczaj do spadku napięcia poniżej 0.8V na ogniwo.
- Bezpieczeństwo: Nigdy nie ładuj akumulatorów na dywanie, siedzeniach samochodowych ani w pobliżu materiałów łatwopalnych. Nie pozostawiaj urządzenia bez nadzoru.
Przechowywanie
Akumulatory NiMH ulegają samorozładowaniu. Do długotrwałego przechowywania (powyżej 6 miesięcy) naładuj akumulator do 50% pojemności i przechowuj w temperaturze 0-30°C. Zaleca się używanie ochronnych etui na akumulatory.
Praktyczna pomoc
Typowe problemy
Dioda miga na czerwono
Sprawdź kod błędu (liczba mignięć) i podejmij odpowiednie kroki (np. odłącz baterię, sprawdź zasilacz).
Akumulator jest gorący podczas ładowania
Jeśli temperatura przekroczy 45°C, natychmiast odłącz akumulator.
Ładowarka nie reaguje po podłączeniu
Sprawdź, czy zasilacz USB-C jest podłączony do prądu i czy jest wystarczająco wydajny.
Przed użyciem
- Upewnij się, że używasz zasilacza USB-C o odpowiedniej mocy.
- Sprawdź, czy akumulator jest typu NiMH (5-7 ogniw).
- Upewnij się, że temperatura otoczenia wynosi 15-30°C.
- Sprawdź, czy złącza są czyste i nieuszkodzone.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Prąd ładowania
- Stały prąd 2A dla szybkiego ładowania.
- Limit temperatury ładowania
- 45°C - powyżej tej wartości należy przerwać ładowanie.
- Limit temperatury rozładowywania
- 60°C - powyżej tej wartości może dojść do trwałego uszkodzenia.
Zgodność modelu
- Kompatybilna tylko z akumulatorami Traxxas iD NiMH.
- Wymaga zewnętrznego zasilacza USB-C (brak w zestawie).
