Instrukcja obsługi modułu oświetlenia awaryjnego Tridonic EM converterLED BASIC 200 V
Kompletny przewodnik po instalacji i konfiguracji modułu oświetlenia awaryjnego Tridonic EM converterLED BASIC 200 V. Dowiedz się, jak poprawnie podłączyć sterownik, skonfigurować czas pracy baterii oraz przeprowadzać testy urządzenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Moduł Tridonic EM converterLED BASIC 200 V służy do zasilania awaryjnego modułów LED o napięciu 50-200 V. Czas pracy (1h lub 3h) ustawia się za pomocą zworki przed podłączeniem zasilania. str. 1, 2, 7
Najważniejsze czynności
- Ustawienie czasu pracy (1h lub 3h) str. 2, 7
- Testowanie urządzenia str. 8
Pierwsze uruchomienie
- Ustaw zworkę czasu pracy, podłącz baterię, a następnie zasilanie sieciowe. str. 2, 7
Problemy i rozwiązania
Fałszywa awaria baterii po zmianie zworki
Odłącz zasilanie i baterię na 10 sekund, aby zresetować moduł.
str. 7Konserwacja i reset
- Naciśnij przełącznik testowy na minimum 3 sekundy, aby sprawdzić działanie. str. 8
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie zasilania | 220–240 V | Napięcie wejściowe | str. 2 |
| Zakres napięcia LED | 50–200 V | Obsługiwane napięcie modułów LED | str. 2 |
Gdzie szukać w PDF
- Dane techniczne i wymiary str. 2
- Schematy połączeń str. 8, 9, 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Moduł Tridonic EM converterLED BASIC 200 V to sterownik oświetlenia awaryjnego przeznaczony do współpracy z modułami LED o napięciu przewodzenia 50–200 V. Urządzenie umożliwia pracę w trybie awaryjnym przez 1 lub 3 godziny. Kluczowe jest poprawne ustawienie zworki czasu pracy przed podłączeniem zasilania oraz upewnienie się, że sterownik LED jest kompatybilny z wymaganiami technicznymi modułu.
Opis urządzenia
Moduł charakteryzuje się niskoprofilową obudową i jest przeznaczony do montażu w oprawach oświetleniowych. Posiada wbudowany elektroniczny system ładowania, zabezpieczenie przed głębokim rozładowaniem baterii oraz ochronę przed zwarciem i odwrotną polaryzacją baterii.
Instalacja i podłączenie
Przed przystąpieniem do instalacji należy przygotować przewody:
- Zalecany przekrój przewodu: 0,5 – 1,5 mm².
- Długość odizolowania: 8 – 9 mm.
- Przewody należy wprowadzać do zacisków, a w razie potrzeby zwalniać za pomocą narzędzia o średnicy 1 mm.
Ważne: Należy zachować separację między przewodami zasilania sieciowego a przewodami LED, aby zapewnić zgodność z normami EMC. Maksymalna długość przewodów LED wynosi 3 m, a przewodów przełącznika testowego i wskaźnika LED – 1 m.
Konfiguracja czasu pracy
Czas pracy w trybie awaryjnym (1 h lub 3 h) wybiera się za pomocą zworki (duration link):
- Z założoną zworką: 3 godziny pracy.
- Bez zworki: 1 godzina pracy.
Uwaga: Zworkę należy ustawić przed podłączeniem baterii i zasilania sieciowego. Jeśli ustawienie zostanie zmienione po instalacji, należy odłączyć baterię i zasilanie na 10 sekund, aby moduł mógł odczytać nowe ustawienie przy ponownym uruchomieniu.
Testowanie i konserwacja
Urządzenie wyposażone jest w przełącznik testowy. Aby sprawdzić działanie modułu, należy nacisnąć i przytrzymać przełącznik testowy przez minimum 3 sekundy. Zielona dioda LED sygnalizuje przepływ prądu ładowania do baterii.
Bezpieczeństwo
Podczas testów izolacji opraw oświetleniowych w produkcji należy zachować ostrożność. Testy napięciem 500 V DC są dopuszczalne, natomiast testy napięciem 1500 V AC mogą uszkodzić elektronikę i nie powinny być przeprowadzane.
Informacje o producencie
Tridonic GmbH & Co KG
Praktyczna pomoc
Typowe problemy
Fałszywa sygnalizacja awarii baterii po zmianie ustawienia czasu pracy
Po zmianie zworki czasu pracy należy odłączyć baterię i zasilanie sieciowe na 10 sekund, aby moduł zresetował ustawienia.
Moduł nie działa poprawnie
Sprawdź, czy obciążenie LED mieści się w zakresie 50–200 V oraz czy sterownik LED jest kompatybilny z wymaganiami modułu.
Przed użyciem
- Ustaw zworkę czasu pracy (1h lub 3h) przed podłączeniem zasilania.
- Sprawdź, czy sterownik LED nie przekracza dopuszczalnych wartości prądu wyjściowego (2.4 A) i prądu rozruchowego (60 A / 1 ms).
- Przygotuj przewody (odizolowanie 8-9 mm).
- Upewnij się, że długość przewodów LED nie przekracza 3 m.
Parametry w praktyce
- Napięcie zasilania
- 220–240 V, 50/60 Hz.
- Zakres napięcia modułu LED
- 50–200 V (napięcie przewodzenia).
- Stopień ochrony
- IP20.
- Czas ładowania baterii
- 20 godzin.
Ilustracje i schematy

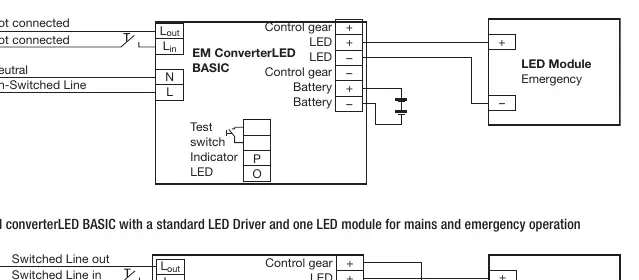

- Schematy połączeń pokazują różnice między trybem pracy z podtrzymaniem (maintained) a trybem tylko awaryjnym (non-maintained).
- Zworka czasu pracy znajduje się na obudowie modułu i określa czas świecenia w trybie awaryjnym.
Zgodność modelu
- Kompatybilny z większością sterowników LED, o ile nie przekraczają one limitów prądu wyjściowego i rozruchowego określonych w instrukcji.
- Maksymalne obciążenie LED sterownika LED nie może przekraczać 150 W.
