Instrukcja obsługi oświetlenia awaryjnego LED IOTA ILBHI CP 2H HE SD HV

Kompletny przewodnik instalacji i obsługi oświetlenia awaryjnego IOTA ILBHI CP 2H HE SD HV. Dowiedz się, jak zamontować urządzenie, podłączyć przewody, przeprowadzić testy i rozwiązywać problemy.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • IOTA ILBHI CP 2H HE SD HV to sterownik oświetlenia awaryjnego LED zapewniający 2 godziny pracy przy zasilaniu 347-480 VAC. Wymaga poprawnego podłączenia do sterownika AC i obciążenia LED oraz instalacji przełącznika testowego TBTS. str. 1, 2

Najważniejsze czynności

  • Instalacja: Zamontuj urządzenie, podłącz przewody zgodnie ze schematem, zainstaluj TBTS. str. 2, 3
  • Testowanie: Przytrzymaj przycisk TBTS przez 2 sekundy, aby rozpocząć test ręczny. str. 4

Pierwsze uruchomienie

  • Podłącz zasilanie AC, ładuj przez min. 1 godzinę, sprawdź czy dioda TBTS świeci. str. 3

Problemy i rozwiązania

Emergency LED Module does not operate

Sprawdź okablowanie, kompatybilność, naładowanie baterii (min. 1h), wpięcie TBTS.

str. 3

Kody błędów

Kod Znaczenie Działanie Strony
1 RED FLASH BATTERY FAILURE Sprawdź baterię str. 4
2 RED FLASHES EMERGENCY LED LOAD FAILURE Sprawdź obciążenie LED str. 4
4 RED FLASHES TEMPERATURE OUT OF RANGE Sprawdź temperaturę otoczenia str. 4

Konserwacja i reset

  • Aby wyłączyć obwód baterii przed konserwacją: odłącz zasilanie AC, a następnie przytrzymaj TBTS przez 5 sekund w ciągu pierwszych 30 sekund trybu awaryjnego lub odłącz TBTS. str. 4

Dane techniczne

Parametr Wartość Znaczenie Strony
Input Voltage 347-480 VAC Napięcie wejściowe str. 2
Minimum Operation 120 Minutes Czas pracy awaryjnej str. 2

Gdzie szukać w PDF

  • Instrukcja obsługi str. 1, 2, 3, 4
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Urządzenie IOTA ILBHI CP 2H HE SD HV to sterownik oświetlenia awaryjnego LED, zaprojektowany do pracy z zasilaniem 347-480 VAC. Zapewnia 2 godziny pracy awaryjnej przy obniżonym natężeniu światła w przypadku awarii zasilania sieciowego. Urządzenie posiada funkcję automatycznego testowania (SD) oraz wskaźnik stanu TBTS.

Instalacja

Instalacja musi być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami elektrycznymi.

Schemat połączeń sterownika awaryjnego
Schemat połączeń sterownika awaryjnego

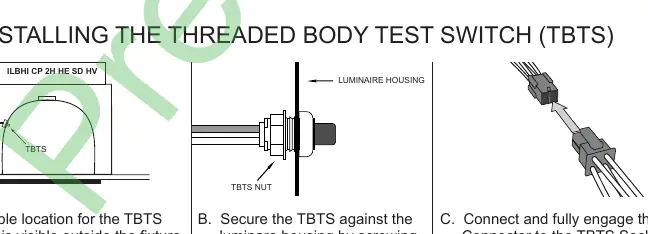

Instalacja przełącznika testowego TBTS
Instalacja przełącznika testowego TBTS
  • Montaż: Urządzenie należy zamontować na oprawie lub w jej pobliżu, nad sufitem.
  • Okablowanie: Podłącz urządzenie zgodnie ze schematem połączeń. Wymagane jest zasilanie 347-480 VAC (linia nieprzełączana). Obudowa musi być uziemiona.
  • Przełącznik testowy (TBTS): Wywierć otwór 1/2 cala w obudowie oprawy, włóż przełącznik TBTS i zabezpiecz go nakrętką. Podłącz złącze TBTS do gniazda sterownika.

Obsługa

Urządzenie działa w dwóch trybach:

  • Tryb normalny: Zasilanie AC jest obecne. Sterownik ładuje baterię, a dioda TBTS świeci, wskazując stan ładowania.
  • Tryb awaryjny: W przypadku awarii zasilania AC, sterownik automatycznie przełącza się na zasilanie bateryjne, oświetlając moduł LED przez minimum 120 minut.

Testowanie i konserwacja

Urządzenie wykonuje automatyczne testy (60 sekund co miesiąc, 120 minut co 12 miesięcy). Testy ręczne można wywołać, przytrzymując przycisk TBTS przez 2 sekundy (tylko gdy dioda świeci na zielono).

Kalibracja obciążenia: Wymagana po każdej zmianie obciążenia LED. Odbywa się automatycznie 48 godzin po instalacji lub po ręcznym wywołaniu (przytrzymanie TBTS przez 20 sekund).

Rozwiązywanie problemów

Wszelkie nieprawidłowości są sygnalizowane przez diodę TBTS:

Kody diagnostyczne TBTS
Kody diagnostyczne TBTS
  • Brak działania w trybie awaryjnym: Sprawdź okablowanie, kompatybilność modułu LED, naładowanie baterii (min. 1h) oraz poprawne wpięcie TBTS.
  • Dioda TBTS nie świeci: Sprawdź zasilanie AC oraz połączenie TBTS.
  • Kody błędów: Migająca dioda (czerwona/zielona) wskazuje na konkretne problemy, takie jak awaria baterii, awaria obciążenia LED lub błąd elektroniki.

Praktyczna pomoc

Typowe problemy

Awaryjny moduł LED nie działa po naciśnięciu przycisku TBTS

Sprawdź okablowanie, kompatybilność modułu LED, upewnij się, że bateria ładowała się min. 1 godzinę i sprawdź poprawne wpięcie TBTS.

Dioda ładowania TBTS nie świeci

Sprawdź, czy zasilanie AC jest włączone oraz czy TBTS jest poprawnie wpięty do gniazda sterownika.

Urządzenie nie działa w trybie awaryjnym przez 120 minut

Sprawdź, czy bateria jest w pełni naładowana, czy moduł LED mieści się w specyfikacji sterownika lub czy bateria nie jest zużyta.

Przed użyciem

  • Upewnij się, że zasilanie AC jest wyłączone przed rozpoczęciem instalacji
  • Sprawdź kompatybilność systemu z oprawą LED
  • Naładuj baterię przez co najmniej 1 godzinę przed wykonaniem testu funkcjonalnego
  • Upewnij się, że obudowa urządzenia jest uziemiona
  • Zweryfikuj, czy napięcie wejściowe wynosi 347-480 VAC

Ilustracje i schematy

  • Schemat połączeń przedstawia sposób podłączenia sterownika awaryjnego do sterownika AC oraz obciążenia LED.
  • Instrukcja montażu TBTS zawiera kroki wiercenia otworu i zabezpieczania przełącznika nakrętką.

Zgodność modelu

  • Urządzenie przeznaczone do pracy z uziemionymi oprawami LED zgodnymi z normami UL.
  • Nie używać w miejscach niebezpiecznych ani wylotach gorącego powietrza.
  • Wymaga zasilania nieprzełączanego (unswitched).

Pytania do tej instrukcji

Zapytaj o konkretny model, montaż, ustawienie lub oznaczenie z PDF. Widoczne są tylko zatwierdzone wpisy.

Zaloguj się przez Google, aby zadać pytanie do tej instrukcji.

Nie ma jeszcze zatwierdzonych pytań do tej instrukcji.
