Instrukcja obsługi przekaźnika DALI-2 Tridonic DALI RM CDM 30 10A 1CH

Szybki przewodnik po przekaźniku DALI-2 Tridonic DALI RM CDM 30 10A 1CH. Sprawdź parametry techniczne, zasady montażu na szynie DIN oraz schematy podłączenia.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

DALI RM CDM 30 10A 1CH to 1-kanałowy przekaźnik DALI-2 przeznaczony do sterowania obciążeniami, które nie posiadają własnego wejścia DALI. Urządzenie umożliwia włączanie i wyłączanie odbiorników za pomocą magistrali DALI. Jest zoptymalizowane pod kątem obciążeń elektronicznych z wysokimi prądami rozruchowymi, takimi jak sterowniki LED.

Opis urządzenia

Urządzenie jest zgodne z normą IEC 62386-208 i klasyfikowane jako urządzenie DALI typu 7. Posiada wyjście przekaźnikowe z potencjałowo wolnym stykiem. Kompaktowa obudowa jest przystosowana do montażu w szafach sterowniczych na standardowej szynie DIN 35 mm.

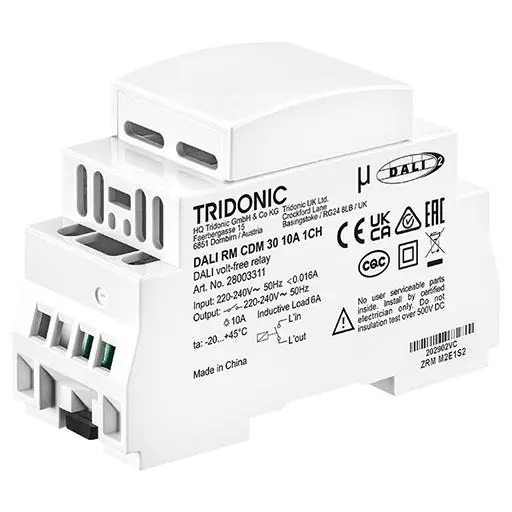

Przekaźnik DALI RM CDM 30 10A 1CH
Przekaźnik DALI RM CDM 30 10A 1CH

Instalacja i montaż

Instalacja urządzenia musi być przeprowadzona wyłącznie przez wykwalifikowany personel. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie.

Montaż i demontaż na szynie DIN
Montaż i demontaż na szynie DIN
  • Montaż: Urządzenie należy zamontować na szynie DIN 35 mm wewnątrz obudowy.
  • Demontaż: Aby zdjąć urządzenie z szyny, należy użyć śrubokręta płaskiego, aby zwolnić dźwignię blokującą.
  • Warunki pracy: Urządzenie musi być zainstalowane w suchym i czystym środowisku, w sposób uniemożliwiający dostęp bez użycia narzędzi.

Podłączenie elektryczne

Do okablowania można użyć przewodów typu drut lub linka z tulejką o przekroju od 1 do 4 mm². Zalecana długość odizolowania przewodu wynosi 6-7 mm.

Schemat połączeń elektrycznych
Schemat połączeń elektrycznych
  • Nie podłączać urządzenia do prądu stałego (DC), ponieważ grozi to uszkodzeniem.
  • Zaleca się stosowanie wyłącznika nadprądowego o wartości nieprzekraczającej 10 A po stronie wtórnej w celu ochrony przed zwarciem.
  • Magistrala DALI nie jest układem SELV, dlatego obowiązują przepisy instalacyjne dla niskiego napięcia.

Dane techniczne

  • Napięcie zasilania: 220–240 V, 50/60 Hz
  • Obciążenie (omowe/indukcyjne): 10 A / 6 A
  • Prąd rozruchowy: do 490 A / 1,5 ms
  • Stopień ochrony: IP20
  • Temperatura otoczenia: -20 do +45 °C
  • Wymiary: 92,5 x 36 x 62 mm

Bezpieczeństwo i utylizacja

Urządzenie nie zawiera części serwisowalnych przez użytkownika. Wszelkie próby otwarcia obudowy powodują utratę gwarancji. Zużyte urządzenia należy utylizować zgodnie z dyrektywą WEEE w wyznaczonych punktach zbiórki.

Informacje o producencie

Tridonic GmbH & Co KG

Profil marki

Praktyczna pomoc

Typowe problemy

Podłączenie do prądu stałego (DC)

Urządzenie ulegnie uszkodzeniu. Podłączać wyłącznie do sieci AC.

Zwarcie po stronie wtórnej

Może uszkodzić urządzenie. Zaleca się stosowanie wyłącznika nadprądowego max 10A.

Przed użyciem

  • Upewnij się, że zasilanie jest wyłączone przed rozpoczęciem prac.
  • Przygotuj przewody o przekroju 1-4 mm².
  • Zdejmij izolację z przewodów na długość 6-7 mm.
  • Upewnij się, że montaż odbywa się na szynie DIN 35 mm.

Parametry w praktyce

Obciążenie (omowe/indukcyjne)
10 A / 6 A
Prąd rozruchowy
Do 490 A / 1,5 ms
Stopień ochrony
IP20

Ilustracje i schematy

  • Schemat połączeń pokazuje integrację przekaźnika z magistralą DALI, zasilaczem DALI (PS) oraz sterownikami LED.
  • Rysunki montażowe ilustrują sposób zatrzaskiwania urządzenia na szynie DIN oraz użycie śrubokręta do demontażu.

Zgodność modelu

  • Kompatybilny z systemami DALI i DALI-2.
  • Zgodny z normą IEC 62386-208.
  • Urządzenie typu DALI 7.
