Instrukcja obsługi zasilacza LED Tridonic LC 21/500/42 fixC SR ADV2
Przewodnik techniczny i instrukcja instalacji zasilacza LED Tridonic LC 21/500/42 fixC SR ADV2. Dowiedz się, jak poprawnie podłączyć przewody, zamontować urządzenie i poznać parametry techniczne.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Tridonic LC 21/500/42 fixC SR ADV2 to zasilacz LED o stałym prądzie wyjściowym 500 mA i mocy 21 W, przeznaczony do montażu niezależnego w oprawach klasy II. str. 1
Najważniejsze czynności
- Podłączenie przewodów str. 3
- Montaż urządzenia str. 3
Pierwsze uruchomienie
- Wyłącz zasilanie, podłącz przewody zgodnie ze schematem, upewnij się, że izolacja jest poprawna, a następnie włącz zasilanie. str. 3
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Zasilacz wyłącza się
Sprawdź, czy nie wystąpiło zwarcie lub przeciążenie. Zasilacz automatycznie wznawia pracę po usunięciu przyczyny.
str. 5Konserwacja i reset
- Brak procedury resetu; urządzenie automatycznie wznawia pracę po usunięciu usterki (zwarcia/przeciążenia). str. 5
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie zasilania | 220–240 V | Napięcie wejściowe AC | str. 2 |
| Prąd wyjściowy | 500 mA | Stały prąd wyjściowy | str. 2 |
| Moc wyjściowa | 21 W | Maksymalna moc wyjściowa | str. 1 |
| Stopień ochrony | IP20 | Ochrona obudowy | str. 1 |
Gdzie szukać w PDF
- Opis produktu i funkcje str. 1
- Dane techniczne i wymiary str. 2
- Instalacja i schemat str. 3
- Wykresy elektryczne str. 4
- Zabezpieczenia i dodatkowe informacje str. 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

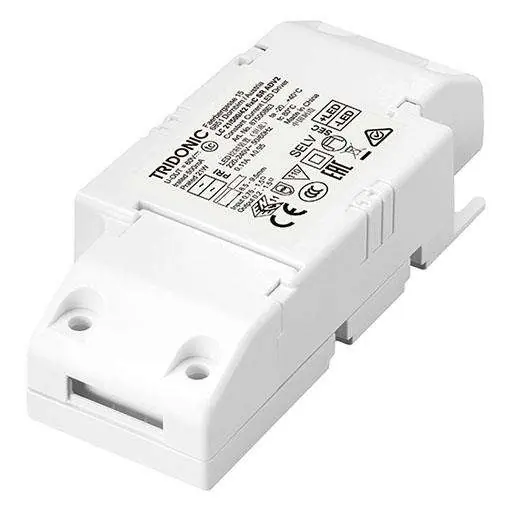

Zasilacz LED Tridonic LC 21/500/42 fixC SR ADV2 to niezależny sterownik o stałym prądzie wyjściowym 500 mA, przeznaczony do opraw oświetleniowych klasy II. Urządzenie charakteryzuje się płaską obudową z odciążeniem kabla, co ułatwia montaż w miejscach o ograniczonej przestrzeni.
Instalacja i podłączenie
Podczas instalacji należy przestrzegać następujących wytycznych:
- Przewody: Używać przewodów typu linka z tulejkami lub drutów o przekroju 0,75–1,5 mm² dla strony pierwotnej (zasilanie) oraz 0,2–1,5 mm² dla strony wtórnej (moduł LED).
- Izolacja: Należy zdjąć 8,5–9,5 mm izolacji z końcówek kabli.
- Schemat: Podłączenie musi być zgodne ze schematem: L i N dla zasilania 220-240V, oraz wyjścia LED+ i LED- dla modułu oświetleniowego.
- Ograniczenia: Maksymalna długość przewodów wyjściowych wynosi 2 m. Przełączanie po stronie wtórnej jest niedozwolone.
Wskazówki montażowe
- Zasilacz nie jest przeznaczony do montażu w narożnikach.
- Należy zachować minimalne odstępy od innych elementów (zgodnie z rysunkiem technicznym, min. 20 mm).
- Maksymalny moment dokręcania śrub mocujących wynosi 0,5 Nm (M4).
- Przewody zasilające powinny być prowadzone oddzielnie od przewodów modułu LED (zalecany odstęp 5–10 cm).
Zabezpieczenia i funkcje
Urządzenie posiada wbudowane zabezpieczenia:
- Zabezpieczenie przeciążeniowe.
- Zabezpieczenie przeciwzwarciowe (automatyczny powrót do pracy po usunięciu usterki).
- Zabezpieczenie przed pracą bez obciążenia.
- Ochrona przed przepięciami (Burst 1.4 kV, Surge 2 kV).
Dane techniczne
- Napięcie zasilania: 220–240 V, 50/60 Hz.
- Prąd wyjściowy: 500 mA.
- Moc wyjściowa: 21 W.
- Stopień ochrony: IP20.
- Temperatura otoczenia (ta): -25 do +40 °C.
- Wymiary: 100 x 43 x 22,5 mm.
Informacje o producencie
Tridonic GmbH & Co KG
Praktyczna pomoc
Typowe problemy
Zasilacz wyłącza się po zwarciu
Po usunięciu zwarcia po stronie wtórnej (LED), zasilacz automatycznie wznawia pracę.
Przekroczenie maksymalnego obciążenia
Zasilacz redukuje prąd wyjściowy, aby chronić urządzenie. Po usunięciu przeciążenia praca wraca do normy.
Przed użyciem
- Sprawdź, czy napięcie zasilania mieści się w zakresie 220-240 V.
- Upewnij się, że używasz przewodów o odpowiednim przekroju (0,75-1,5 mm² dla wejścia).
- Sprawdź, czy zasilanie jest wyłączone przed przystąpieniem do prac.
- Upewnij się, że moduł LED jest kompatybilny z prądem 500 mA.
- Zapewnij odpowiednią izolację wszystkich punktów styku.
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Schemat połączeń pokazuje wejście zasilania (L, N) oraz wyjście na moduł LED (LED+, LED-).
- Rysunek montażowy wskazuje na konieczność zachowania odstępów min. 20 mm od obudowy.
Zgodność modelu
- Przeznaczony do opraw oświetleniowych klasy II.
- Zgodny z normami EN 61347-2-13, EN 60598-1.
