Instrukcja obsługi zasilacza LED Tridonic LCBI 20W

Najważniejsze informacje z instrukcji

Zasilacz Tridonic LCBI 20W to niezależny sterownik prądowy LED przeznaczony do zasilania modułów LED. Urządzenie obsługuje dwa rodzaje ściemniania: fazowe (leading/trailing edge) oraz 1-10 V. Zasilacz posiada wbudowane zabezpieczenia przed przeciążeniem, zwarciem i pracą bez obciążenia.

Opis urządzenia

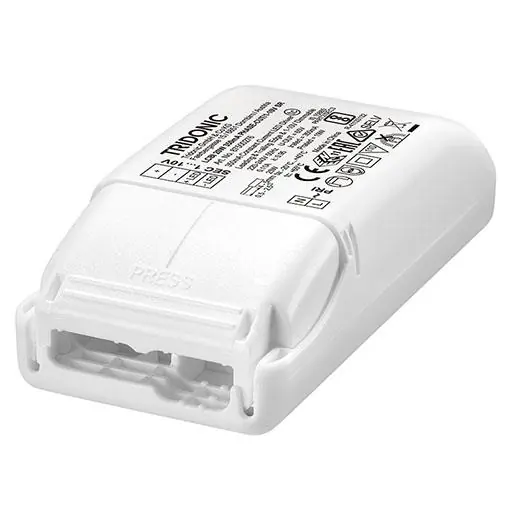

Urządzenie jest zamknięte w białej obudowie z poliwęglanu o stopniu ochrony IP20. Wyposażone jest w zaciski śrubowe. Zasilacz jest zgodny z normami SELV, co zapewnia bezpieczne bardzo niskie napięcie wyjściowe.

Instalacja i okablowanie

Podczas instalacji należy przestrzegać następujących zasad:

• Używaj przewodów typu linka z tulejkami lub drutów.
• Długość odizolowania przewodu powinna wynosić 4–5 mm.
• Maksymalny moment dokręcania śrub zacisków wynosi 0,2 Nm.
• Przewody zasilające (sieciowe) powinny być prowadzone oddzielnie od przewodów wyjściowych LED (zalecany odstęp 5–10 cm).
• Maksymalna długość przewodów wyjściowych wynosi 2 m.
• Zaleca się, aby średnica płaszcza kabla po stronie wejściowej (D2) była o 2 mm większa niż po stronie wyjściowej (D1) dla zapewnienia odpowiedniego odciążenia.

Ściemnianie

Zasilacz obsługuje ściemnianie fazowe oraz sterowanie 1-10 V. Ważne: Nie wolno podłączać obu typów ściemniaczy jednocześnie do jednego urządzenia, ponieważ może to powodować migotanie światła i uszkodzenie sterownika. W przypadku sterowania 1-10 V, polaryzacja wejścia musi być zachowana, w przeciwnym razie sterownik ulegnie uszkodzeniu.

Zabezpieczenia i konserwacja

Zasilacz posiada automatyczne funkcje ochronne:

• Przeciążenie: W przypadku przekroczenia zakresu napięcia wyjściowego, prąd jest redukowany. Po ustąpieniu przeciążenia praca wraca do normy.
• Zwarcie: W przypadku zwarcia po stronie wtórnej, zasilacz wyłącza się. Po usunięciu zwarcia praca jest wznawiana automatycznie.
• Brak obciążenia: Zasilacz pracuje w trybie impulsowym, utrzymując bezpieczne napięcie wyjściowe.

W przypadku wymiany modułu LED należy wyłączyć zasilanie, odłączyć moduł, odczekać 20 sekund i ponownie podłączyć nowy moduł.

Dane techniczne

Urządzenie pracuje w zakresie napięcia wejściowego 198–264 V AC (50 Hz). Dopuszczalna temperatura otoczenia (ta) wynosi od -20 do +40 °C, a maksymalna temperatura obudowy (tc) to 65 °C.
