Instrukcja obsługi koncentratora IO-Link Unitronics ULK-1616P-M2P6
Szybki przewodnik po instalacji i obsłudze koncentratora IO-Link Unitronics ULK-1616P-M2P6. Dowiedz się, jak poprawnie podłączyć urządzenie, zrozumieć definicje diod LED oraz poznać parametry techniczne i środki ostrożności.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznej instalacji, obsługi i konserwacji koncentratora IO-Link Unitronics ULK-1616P-M2P6. Dokument jest przeznaczony dla programistów, personelu testującego oraz serwisantów. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć uszkodzenia urządzenia lub zagrożenia dla personelu.
Opis produktu
Koncentrator IO-Link master służy do nawiązywania połączenia między urządzeniami IO-Link a systemem automatyki. Urządzenie posiada kompaktową konstrukcję, stopień ochrony IP67 (odporność na pył i wodę) oraz jest zaprojektowane do pracy w trudnych warunkach przemysłowych.
Parametry techniczne
Kluczowe parametry urządzenia:
- Materiał obudowy: PA6 + GF
- Stopień ochrony: IP67 (pełne zalanie żywicą epoksydową)
- Wymiary: 155 mm x 53 mm x 28,7 mm
- Waga: 217 g
- Temperatura pracy: -25°C do 70°C
- Napięcie wejściowe: 18-30 VDC
- Złącza I/O: M12, 5-pinowe, kodowanie A
Instalacja i środki ostrożności
Podczas instalacji należy przestrzegać następujących zasad:
- Unikać montażu w pobliżu urządzeń generujących wysoką temperaturę (grzejniki, transformatory).
- Unikać miejsc z silnymi zakłóceniami elektromagnetycznymi (duże silniki, falowniki).
- Zachować odstęp minimum 20 mm między modułami w celu zapewnienia odpowiedniego odprowadzania ciepła.
- Nie używać zasilania AC.
- Nie zginać kabli w promieniu mniejszym niż 40 mm, aby uniknąć rozłączenia.
- Urządzenie musi być zasilane ze źródła o ograniczonej mocy z zabezpieczeniem nadnapięciowym i nadprądowym.
Interfejs sprzętowy i połączenia
Urządzenie posiada porty zasilania oraz porty IO-Link. Pin 5 (FE) w złączach jest połączony z płytą uziemiającą modułu. Jeśli wymagane jest uziemienie ekranu czujnika temperatury, należy podłączyć pin 5 do ekranu i uziemić płytę modułu.
Diagnostyka diod LED
Stan pracy urządzenia można monitorować za pomocą wskaźników LED:
- PWR (Zasilanie): Zielony (OK), Żółty (brak zasilania UA - sprawdź pin 2), Wyłączony (brak zasilania).
- LINK (Komunikacja): Zielony (brak komunikacji), Zielony migający (normalna komunikacja), Czerwony (przerwana komunikacja z masterem), Wyłączony (brak połączenia).
- IO (Sygnał): Zielony (sygnał OK), Czerwony (zwarcie, przeciążenie lub brak zasilania UA).
Praktyczna pomoc
Typowe problemy
Dioda PWR świeci na żółto
Oznacza brak zasilania pomocniczego UA. Sprawdź, czy na pinie 2 złącza zasilania występuje napięcie +24V.
Dioda LINK jest wyłączona
Sprawdź kabel komunikacyjny. Jeśli kabel jest sprawny, a problem nadal występuje, urządzenie może być uszkodzone.
Dioda IO świeci na czerwono
Wskazuje na zwarcie, przeciążenie portu lub brak zasilania UA. Sprawdź poprawność okablowania i napięcie UA.
Brak komunikacji (dioda LINK świeci na zielono)
Sprawdź konfigurację modułów w sterowniku PLC.
Przed użyciem
- Upewnij się, że zasilanie posiada zabezpieczenie nadnapięciowe i nadprądowe.
- Sprawdź, czy miejsce montażu jest wolne od silnych źródeł zakłóceń elektromagnetycznych.
- Zapewnij odstęp min. 20 mm między modułami.
- Sprawdź, czy promień gięcia kabli nie jest mniejszy niż 40 mm.
- Upewnij się, że nie używasz zasilania AC.
Ilustracje i schematy

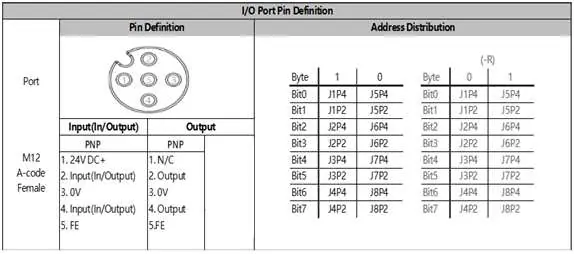

- Schematy połączeń pokazują definicje pinów dla portów zasilania i IO-Link.
- Tabela adresów sygnałów IO wskazuje przypisanie bitów do konkretnych portów (J1-J8).
Zgodność modelu
- Produkt przeznaczony do środowisk przemysłowych.
- Wymaga zasilania z ograniczeniem prądowym.
