Instrukcja obsługi modułu Schneider 140CRA93100 RIO Drop Adaptor

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące projektowania, instalacji i uruchomienia sieci RIO (Remote I/O) z wykorzystaniem modułów 140CRA93100. System RIO opiera się na architekturze typu single-master, gdzie procesor RIO (140CRP93x00) pełni rolę węzła nadrzędnego. Sieć może obsługiwać do 31 punktów (drops). Kluczowe jest przestrzeganie zdefiniowanych topologii (pojedynczy kabel, podwójny kabel, systemy redundantne) oraz zasad uziemienia i tłumienia sygnału.

Zasady projektowania sieci RIO

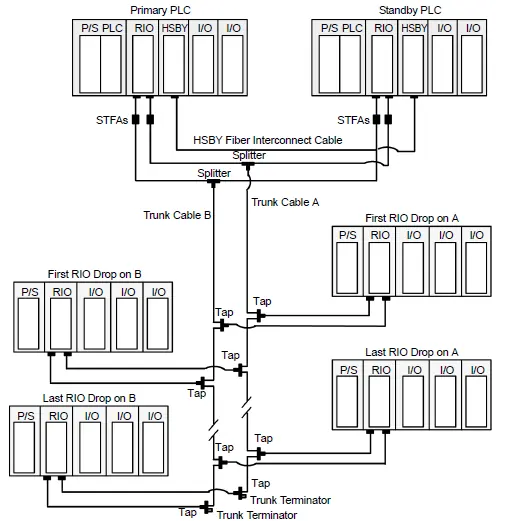

Topologie sieci RIO są ściśle zdefiniowane i nie należy od nich odstępować, aby uniknąć dysfunkcji sieci. Podstawowe zasady obejmują:

• Kabel magistrali (Trunk): Rozpoczyna się przy procesorze RIO. Zaleca się stosowanie kabla RG-11 (97-5951-000).
• Kabel odgałęzienia (Drop): Łączy odczep (tap) z adapterem. Zaleca się stosowanie kabla RG-6 (97-5750-000).
• Odczepy (Taps): Instalowane wzdłuż kabla magistrali, izolują adaptery odgałęzień od siebie.
• Splittery: Służą do tworzenia rozgałęzień. W sieci dozwolony jest tylko jeden splitter typu MA-0331-000 lub MA-0186-100.

Instalacja i okablowanie

Aby uniknąć zakłóceń sygnału komunikacyjnego, należy przestrzegać następujących zaleceń:

• Długości kabli: Minimalna długość kabla RG6 drop to 2.5m. Maksymalna długość zależy od tłumienia systemu.
• Odstępy: Odczepy (taps) powinny być instalowane w odległości co najmniej 2.5m od siebie.
• Impedancja: Cała sieć musi mieć impedancję charakterystyczną 75 Ohm. Należy zainstalować terminatory 75 Ohm na wszystkich nieużywanych portach.

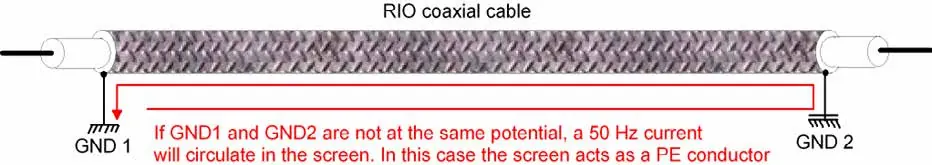

• Uziemienie: System kablowy powinien być uziemiony tylko w jednym punkcie w promieniu 6m od procesora RIO.

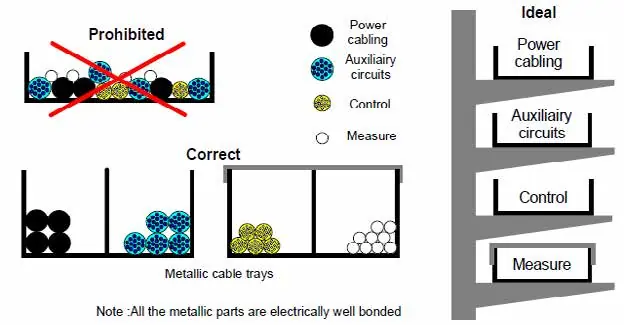

• Separacja: Kable RIO należy prowadzić z dala od kabli zasilających AC/DC. W przypadku konieczności skrzyżowania, należy to robić pod kątem prostym.

Obliczanie tłumienia

Tłumienie między procesorem nadrzędnym a dowolnym adapterem nie może przekraczać 35 dB przy 1.544 MHz. Wzór na obliczenie tłumienia systemu:

dB loss = TCA + DCA + TDA + (Liczba splitterów x 6) + (Liczba odczepów x 0.8)

Gdzie:

• TCA: Tłumienie kabla magistrali.
• DCA: Tłumienie kabla odgałęzienia.
• TDA: Tłumienie odczepu (14 dB).

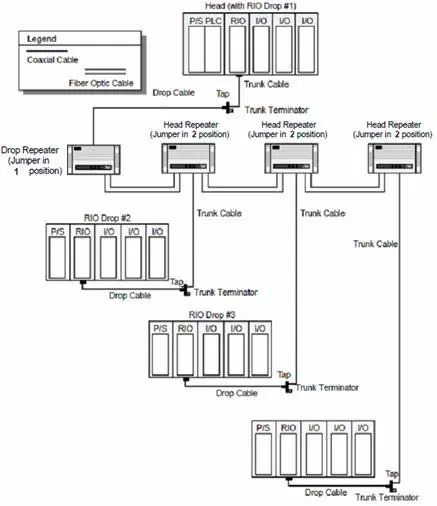

Wzmacniacze światłowodowe (490NRP95400)

Wzmacniacze światłowodowe pozwalają na przejście z kabla koncentrycznego na światłowód i z powrotem. Wymagają one odpowiedniej konfiguracji zworki (jumper) w zależności od tego, czy działają jako drop (pozycja 1) czy jako head (pozycja 2). Należy pamiętać o ochronie nieużywanych portów przed kurzem i wyłączeniu zasilania sieci przed instalacją.

Uruchomienie i konserwacja

Po instalacji lub modyfikacji sieci należy przeprowadzić:

• Pomiar TDR (Time-Domain Reflectometer): Weryfikacja jakości instalacji kabli miedzianych i komponentów.
• Pomiar tłumienia światłowodów: Jeśli użyto wzmacniaczy światłowodowych.
• Weryfikacja uziemienia: Sprawdzenie, czy system jest uziemiony tylko w jednym punkcie.
