Instrukcja obsługi koncentratorów ArmorBlock 16-Channel IO-Link

Kompletny przewodnik po konfiguracji, diagnostyce i okablowaniu koncentratorów ArmorBlock 16-Channel IO-Link. Dowiedz się, jak skonfigurować parametry wejść/wyjść, interpretować kody błędów i poprawnie podłączyć moduły w systemie.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy koncentratorów ArmorBlock 16-Channel IO-Link (modele 1732IL-IB16M12, 1732IL-10X6M12, 1732IL-16CFGM12M12L). Dokument zawiera procedury konfiguracji w środowisku Studio 5000, opisy parametrów, diagnostykę oraz wytyczne dotyczące okablowania. Do konfiguracji wymagane jest oprogramowanie RSLogix 5000 lub Studio 5000 w wersji 20 lub nowszej.

Opis urządzenia

Koncentratory ArmorBlock służą do rozszerzenia systemu o dodatkowe wejścia/wyjścia poprzez magistralę IO-Link. Urządzenia posiadają w pełni uszczelnioną obudowę z odlewu cynkowego, przystosowaną do pracy w trudnych warunkach przemysłowych. Dostępne są trzy warianty konfiguracji kanałów: 16 wejść cyfrowych, 10 wejść i 6 wyjść cyfrowych oraz 16 konfigurowalnych kanałów wejść/wyjść.

Konfiguracja i parametry

Konfiguracja odbywa się poprzez zakładki IO-Link w oprogramowaniu Studio 5000. Użytkownik może dostosować następujące parametry:

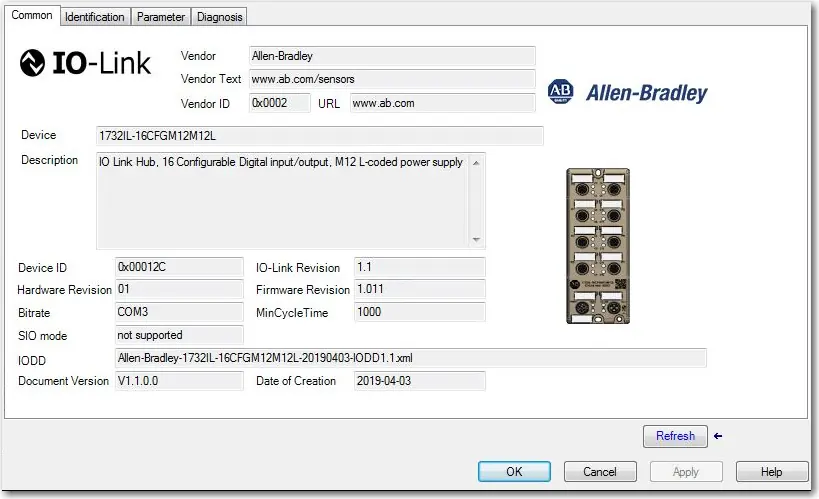

Przykład zakładki Common w Studio 5000
Przykład zakładki Common w Studio 5000
  • Input Filter: Czas filtrowania sygnałów wejściowych (domyślnie 3 ms).
  • Input Latching: Minimalny czas utrzymania stanu wejścia przed przełączeniem.
  • Input Logic Settings: Ustawienie logiki wejść (NO - normalnie otwarte, NC - normalnie zamknięte).
  • Output Fault Value: Zachowanie wyjść w przypadku utraty komunikacji (dostępne tylko dla modeli z wyjściami).
  • Output Fault Delay: Opóźnienie monitorowania błędów wyjść.

Diagnostyka i kody błędów

Urządzenie zapewnia diagnostykę poprzez diody LED oraz komunikaty w oprogramowaniu. Główne wskaźniki statusu to:

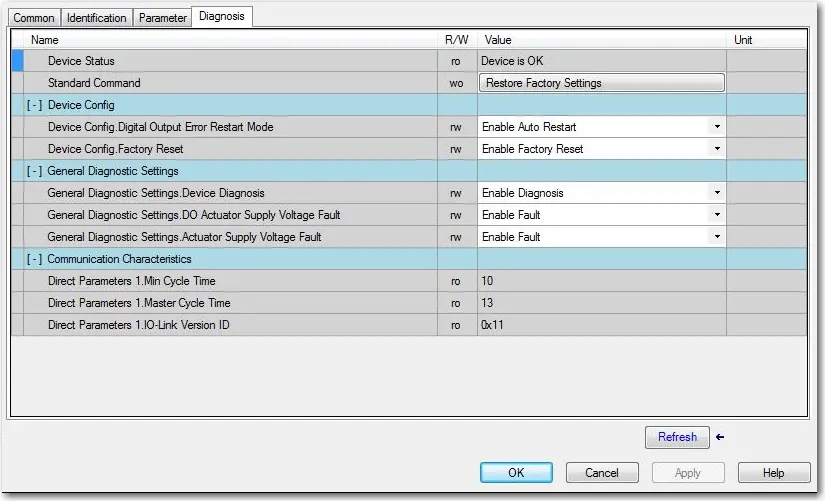

Przykład zakładki Diagnosis w Studio 5000
Przykład zakładki Diagnosis w Studio 5000
  • IO-Link status: Wskazuje stan komunikacji (zielony - działa, czerwony - błąd sprzętowy).
  • Sensor/Output power supply: Monitoruje napięcie zasilania (czerwony - napięcie poniżej 18V).
  • I/O status: Wskazuje stan kanałów (żółty/biały - włączony, czerwony - błąd sprzętowy).

W przypadku wystąpienia błędów, kody zdarzeń (np. 0x5111 dla niskiego napięcia, 0x7710 dla zwarcia czujnika) pozwalają na szybką identyfikację problemu.

Instalacja IODD

Aby poprawnie skonfigurować urządzenie, należy pobrać i zarejestrować plik IODD (IO-Link Device Description) ze strony Rockwell Automation lub portalu IO-Link. Rejestracja odbywa się w oknie "IODD Registrar" wewnątrz oprogramowania konfiguracyjnego.

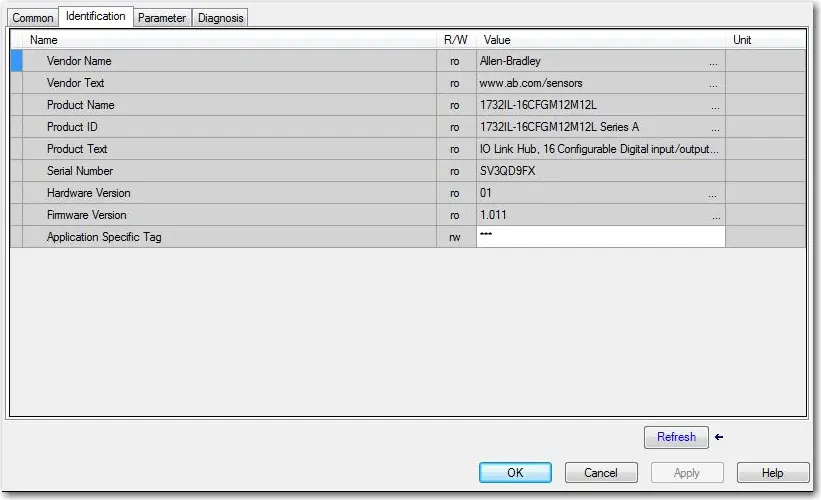

Dodatkowe zdjęcie montażowe ze strony 16
Dodatkowe zdjęcie montażowe ze strony 16
Dodatkowe zdjęcie montażowe ze strony 18
Dodatkowe zdjęcie montażowe ze strony 18
Dodatkowe zdjęcie montażowe ze strony 32
Dodatkowe zdjęcie montażowe ze strony 32
Edycja właściwości urządzenia
Edycja właściwości urządzenia

Okablowanie

Do połączeń elektrycznych wykorzystywane są złącza M12. Instrukcja zawiera szczegółowe schematy połączeń koncentratora z modułem nadrzędnym IO-Link, w tym konfiguracje z dodatkowym zasilaniem zewnętrznym.

Praktyczna pomoc

Typowe problemy

Czerwona dioda IO-Link status

Wystąpił błąd sprzętowy. Sprawdź połączenia kablowe i integralność magistrali IO-Link.

Czerwona dioda zasilania (Sensor/Output power)

Napięcie zasilania jest zbyt niskie (poniżej 18V). Sprawdź zasilacz i przewody zasilające.

Błąd zwarcia czujnika (kod 0x7710)

Wykryto zwarcie lub przeciążenie na wejściu. Sprawdź podłączony czujnik i okablowanie.

Przed użyciem

  • Upewnij się, że używasz Studio 5000 w wersji 20 lub nowszej.
  • Pobierz i zarejestruj plik IODD dla konkretnego modelu koncentratora.
  • Sprawdź, czy zasilanie modułu (US) jest podłączone zgodnie ze schematem.
  • W przypadku modeli z wyjściami, upewnij się, że zasilanie wyjść (Uaux/UL) jest aktywne.
  • Zweryfikuj, czy używasz odpowiednich kabli M12.

Parametry w praktyce

Input Filter
Czas, przez jaki sygnał musi być stabilny, aby został uznany za ważny (domyślnie 3 ms).
Output Fault Value
Stan wyjścia po utracie komunikacji (Off lub On).

Ilustracje i schematy

  • Schematy przedstawiają podłączenie koncentratora do modułu nadrzędnego IO-Link za pomocą patchcordów M12.
  • Rysunki pokazują rozmieszczenie pinów w złączach M12 dla zasilania i sygnałów.

Zgodność modelu

  • Funkcje Output Fault Value i Output Fault Delay są dostępne tylko w modelach 1732IL-10X6M12 i 1732IL-16CFGM12M12L.
  • Wymaga oprogramowania Studio 5000 w wersji 20 lub nowszej.
