Instrukcja obsługi naświetlacza LED V-TAC VT-44035
Instrukcja obsługi naświetlacza LED V-TAC serii VT-44035. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć zasilanie oraz poznać parametry techniczne i warunki gwarancji.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Naświetlacz LED V-TAC wymaga montażu przez wykwalifikowanego elektryka. Należy go podłączyć do zasilania 220-240V AC przy użyciu hermetycznej puszki połączeniowej (IP65+). str. 2
Najważniejsze czynności
- Montaż naświetlacza str. 2
Pierwsze uruchomienie
- Podłączenie zasilania str. 2
Problemy i rozwiązania
Uszkodzenie przewodu
Urządzenie należy zutylizować, przewód jest niewymienny.
str. 2Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie wejściowe | 220-240V, 50Hz | Standardowe zasilanie sieciowe | str. 1 |
Gdzie szukać w PDF
- Dane techniczne str. 1
- Instrukcja montażu str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Naświetlacz LED V-TAC jest przeznaczony do użytku zewnętrznego. Instalacja musi zostać przeprowadzona przez wykwalifikowanego elektryka. Urządzenie wymaga podłączenia do zasilania 220-240V AC przy użyciu hermetycznej puszki połączeniowej o klasie szczelności IP65 lub wyższej. Należy pamiętać o zachowaniu bezpiecznej odległości 1 metra od oświetlanych obiektów.
Dane techniczne
Urządzenie dostępne jest w kilku wariantach mocy (30W, 50W, 100W, 200W). Kluczowe parametry obejmują:
- Napięcie wejściowe: 220-240V, 50Hz
- Temperatura pracy: -20°C do +40°C
- Kąt świecenia: 115°
- Stopień ochrony: IP65
- Współczynnik mocy (DF): >0.9
- CRI: 70
Instrukcja montażu
- Wyłącz zasilanie przed rozpoczęciem prac instalacyjnych.
- Zaznacz pozycję otworów na ścianie, używając wspornika jako szablonu.
- Przykręć wspornik montażowy do ściany za pomocą odpowiednich wkrętów (brak w zestawie).
- Zamontuj naświetlacz z powrotem na wsporniku, ustawiając go w pożądanej pozycji, a następnie dokręć śrubę.
- Nie montuj urządzenia na powierzchniach narażonych na wibracje.
Podłączenie elektryczne
Podłączenie musi odbywać się w puszce hermetycznej (IP65+). Zaleca się użycie przewodu typu HO5RN-F3G1.0mm2. Upewnij się, że przewód zasilający jest skutecznie przymocowany do ściany, jeśli znajduje się w zasięgu ręki, aby uniknąć ryzyka uduszenia.
Bezpieczeństwo i konserwacja
Źródło światła w tej oprawie może być wymieniane wyłącznie przez producenta, jego serwisanta lub osobę o podobnych kwalifikacjach. Zewnętrzny elastyczny przewód zasilający jest niewymienny – w przypadku jego uszkodzenia urządzenie należy zutylizować. Wymagane jest zapewnienie prawidłowego uziemienia podczas instalacji. W przypadku pęknięcia klosza ochronnego, należy go wymienić.
Gwarancja
Gwarancja wynosi 5 lat od daty zakupu i obejmuje wady produkcyjne. Nie obejmuje uszkodzeń powstałych w wyniku nieprawidłowej instalacji, niewłaściwego użytkowania lub normalnego zużycia. Produkt jest przystosowany do pracy przez 10-12 godzin dziennie; praca przez 24 godziny na dobę powoduje utratę gwarancji.
Informacje o producencie
V-TAC Europe
Praktyczna pomoc
Typowe problemy
Produkt nie działa po podłączeniu
Sprawdź, czy zasilanie zostało włączone i czy połączenie w puszce hermetycznej jest poprawne.
Uszkodzony przewód zasilający
Przewód jest niewymienny. Jeśli jest uszkodzony, urządzenie należy zutylizować.
Przed użyciem
- Wyłącz zasilanie przed rozpoczęciem prac.
- Upewnij się, że posiadasz puszkę hermetyczną o klasie IP65 lub wyższej.
- Przygotuj odpowiednie wkręty do montażu na ścianie.
- Sprawdź, czy miejsce montażu nie jest narażone na wibracje.
- Upewnij się, że zachowano 1m odległości od oświetlanych obiektów.
Parametry w praktyce
- Temperatura pracy
- Zakres od -20°C do +40°C.
- Kąt świecenia
- 115 stopni.
Ilustracje i schematy

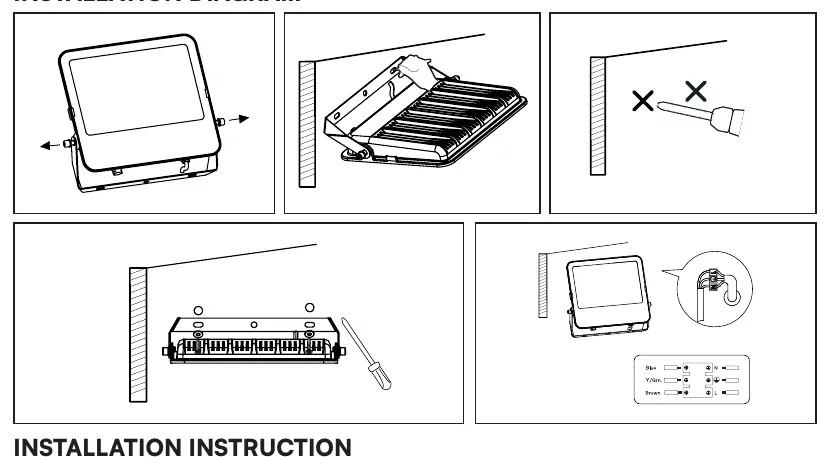

- Schemat montażu pokazuje sposób demontażu wspornika, wiercenia otworów i ponownego montażu naświetlacza.
- Schemat podłączenia wskazuje na konieczność użycia puszki hermetycznej.
Zgodność modelu
- Produkt przeznaczony do użytku zewnętrznego.
- Nie używać w miejscach o ograniczonej wentylacji.
