Instrukcja montażu altany aluminiowej Veikous 12x16ft
Szybki przewodnik montażu altany aluminiowej Veikous 12x16ft. Znajdź listę potrzebnych narzędzi, wskazówki dotyczące bezpieczeństwa oraz instrukcję krok po kroku.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

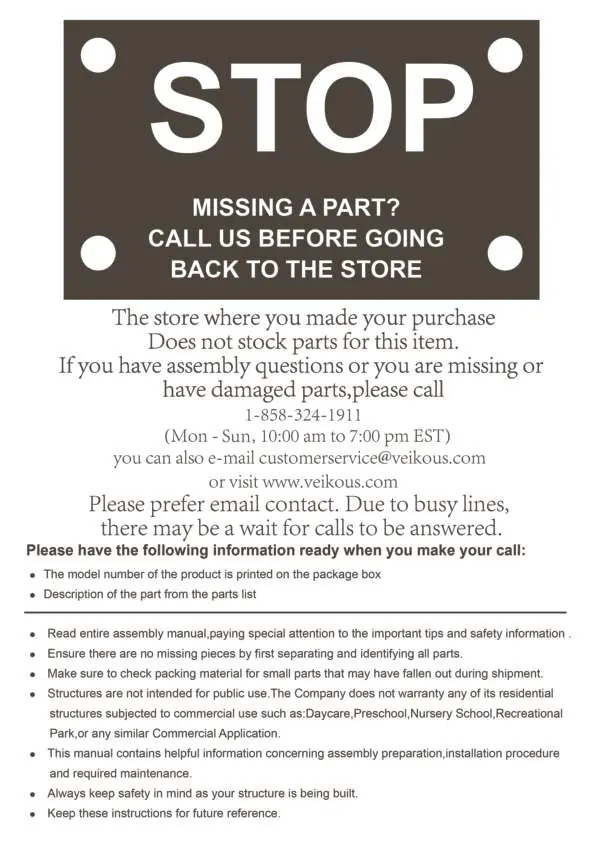

Przed przystąpieniem do montażu altany Veikous 12x16ft należy zapoznać się z całą instrukcją. Do montażu wymagane są co najmniej 3 osoby. Nie należy w pełni dokręcać śrub przed zakończeniem montażu całej konstrukcji. W przypadku brakujących lub uszkodzonych części, należy skontaktować się z obsługą klienta pod numerem 1-858-324-1911 lub adresem e-mail [email protected] przed powrotem do sklepu.
Wymagane narzędzia i przygotowanie
Do montażu altany niezbędne są następujące narzędzia (nie dołączone do zestawu):
- Wiertarka
- Klucz imbusowy
- Drabina (o wysokości min. 6.5 stopy / ok. 2m)
- Śrubokręt krzyżakowy
- Kask ochronny
- Rękawice ochronne
- Okulary ochronne
Instrukcja montażu krok po kroku
Montaż składa się z 29 głównych etapów:

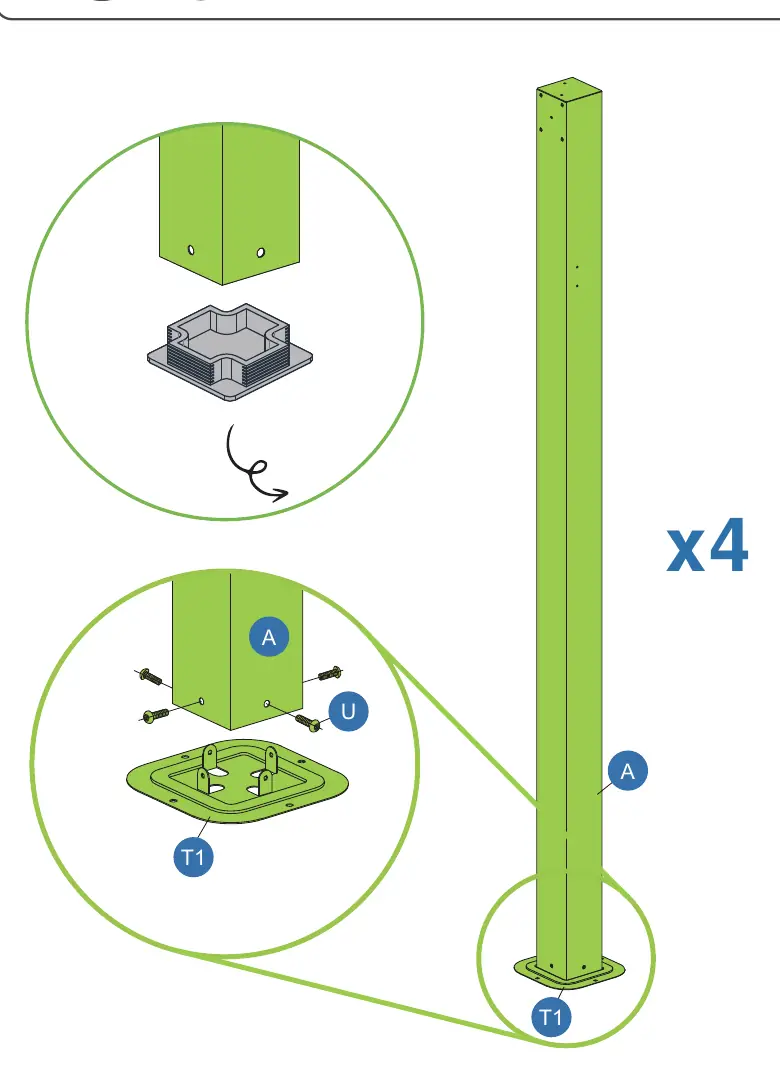

- Montaż słupów: Przytwierdzenie podstaw (T1) do słupów (A) za pomocą śrub (U).

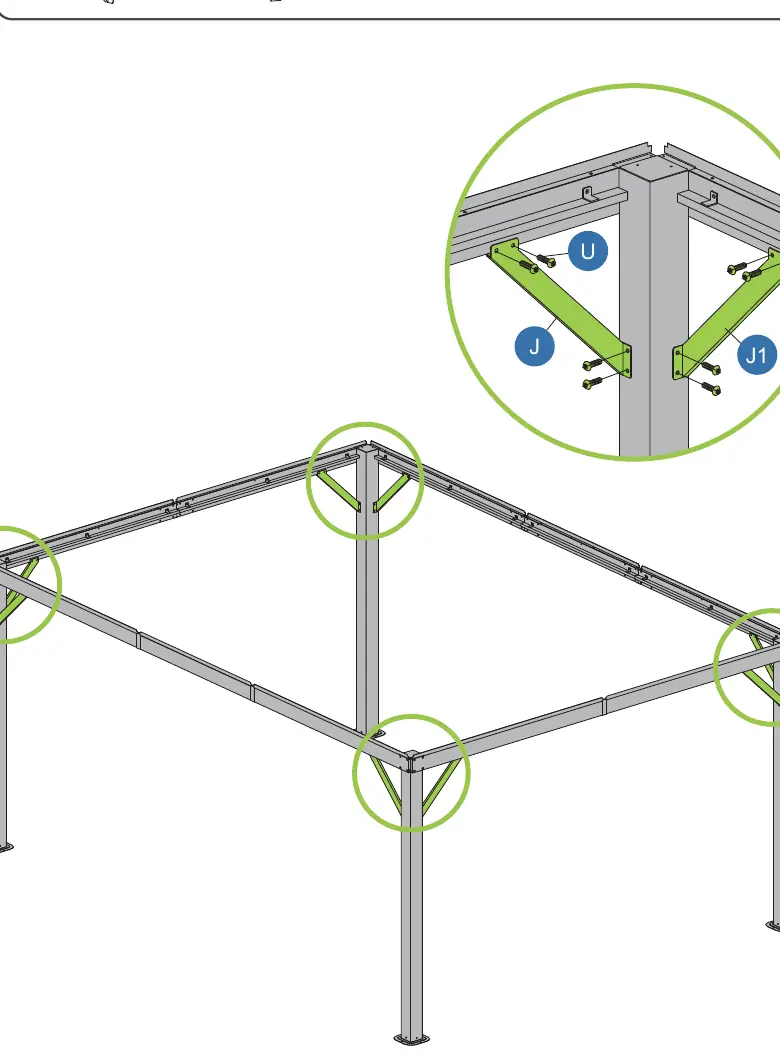

- Montaż ramy: Łączenie belek (B, B1, B2) z łącznikami (G, C) i zabezpieczanie ich śrubami.

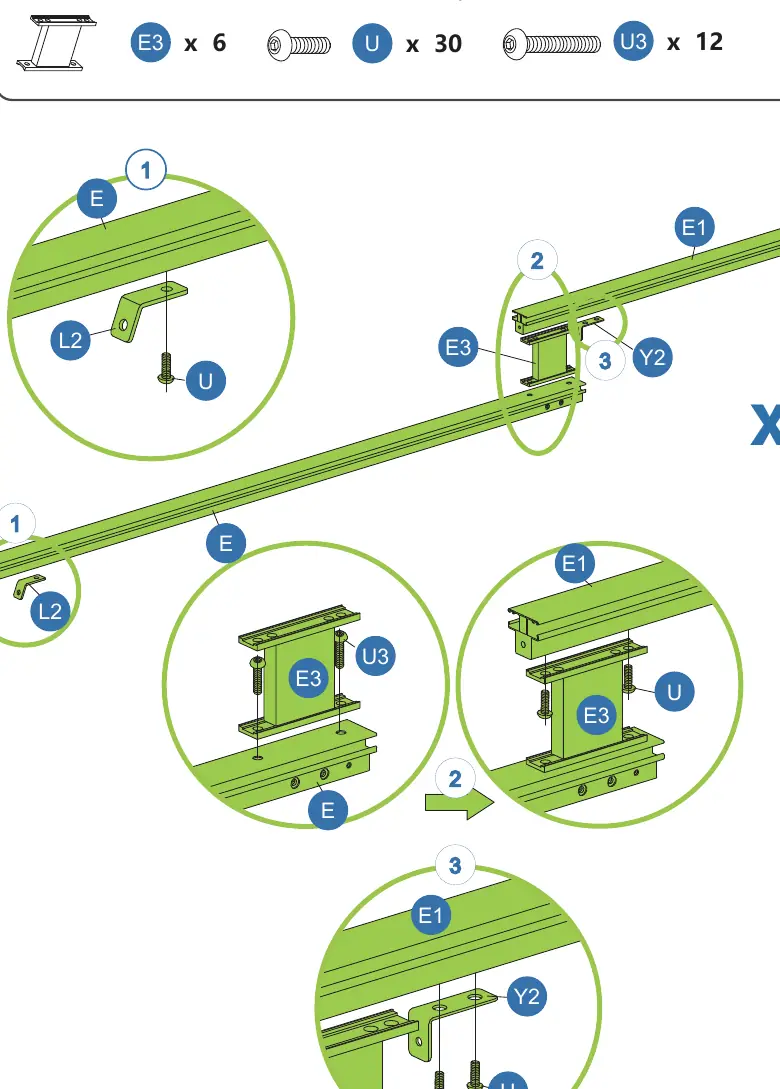

- Montaż dachu: Instalacja krokwi (E, E1, E3) oraz wsporników (L2, Y2).

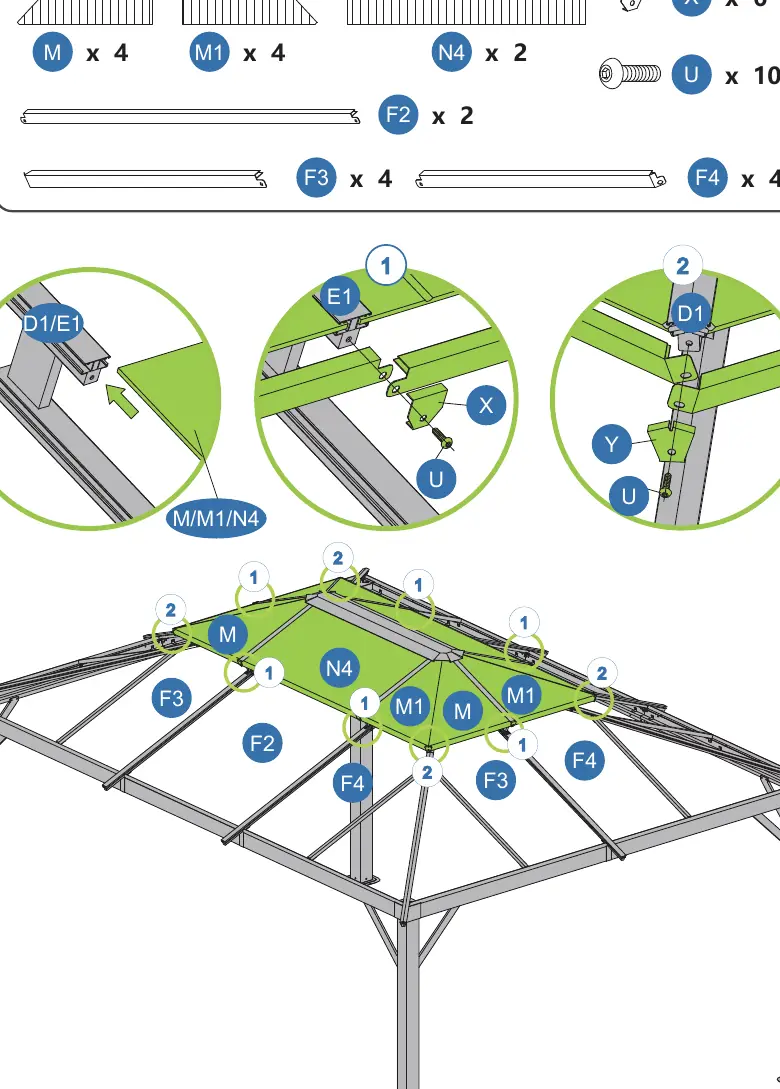

- Montaż paneli dachowych: Układanie paneli (M, M1, N, N1, N2, N3, N4) wraz z profilami (P, P1, P2).
- Wykończenie: Montaż zasłon (Net) na haczykach (Z) oraz zabezpieczenie konstrukcji.

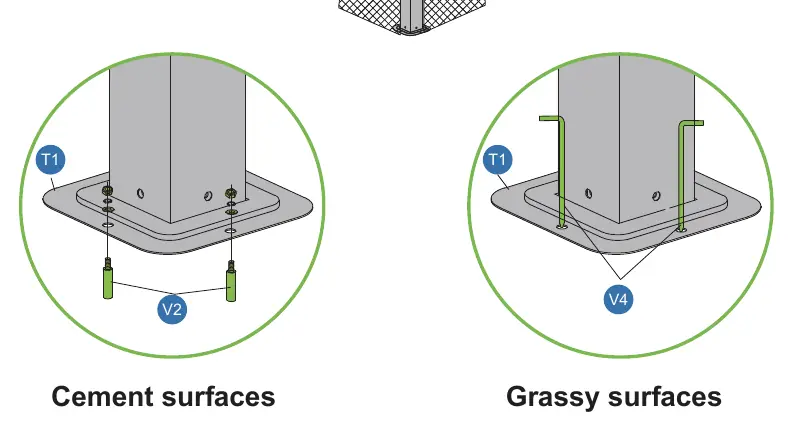

Kotwiczenie altany
Aby poprawić odporność na wiatr, konieczne jest zakotwiczenie altany do podłoża. Instrukcja przewiduje dwa rodzaje montażu:
- Podłoże cementowe: Użyj śrub rozporowych (V2).
- Podłoże trawiaste: Użyj gwoździ gruntowych (V4).
Brak kotwiczenia może spowodować przewrócenie altany przez silny wiatr.
Bezpieczeństwo i konserwacja
Altana nie jest przeznaczona do użytku publicznego ani komercyjnego (np. w przedszkolach, żłobkach czy parkach rekreacyjnych). Należy regularnie sprawdzać stabilność konstrukcji i dokręcenie śrub.
Praktyczna pomoc
Typowe problemy
Brakujące części
Sprawdź listę części w instrukcji i skontaktuj się z obsługą klienta przed powrotem do sklepu.
Altana jest niestabilna
Upewnij się, że altana jest poprawnie zakotwiczona do podłoża (cementowego lub trawiastego) zgodnie z instrukcją.
Przed użyciem
- Przygotuj 3 lub więcej osób do montażu.
- Upewnij się, że posiadasz wszystkie narzędzia (wiertarka, drabina, klucze).
- Sprawdź, czy żadne części nie zostały uszkodzone lub zgubione w transporcie.
- Nie dokręcaj śrub do końca przed zakończeniem montażu.
Ilustracje i schematy
- Schematy pokazują kolejność łączenia profili (A, B, C, D, E, F, G, H, I, J, K, L, M, N, O, P, Q, R, S, T, U, V, X, Y, Z).
- Kroki 1-29 prowadzą przez montaż słupów, ramy dachu, paneli dachowych i zasłon.
Zgodność modelu
- Altana nie jest przeznaczona do użytku publicznego ani komercyjnego (np. przedszkola, parki rekreacyjne).
