Instrukcja montażu altany ogrodowej Veikous 12x12ft
Kompletny przewodnik montażu altany ogrodowej Veikous 12x12ft. Dowiedz się, jak bezpiecznie złożyć konstrukcję, jakie narzędzia są potrzebne oraz jak poprawnie zakotwiczyć altanę w podłożu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Montaż altany Veikous 12x12ft wymaga zaangażowania co najmniej trzech osób. Przed przystąpieniem do prac należy sprawdzić zawartość opakowania zgodnie z listą części. Ważne: Nie dokręcaj śrub do końca, dopóki cała konstrukcja nie zostanie złożona – pozwoli to na łatwiejsze dopasowanie elementów. Altana nie jest przeznaczona do użytku komercyjnego.
Przygotowanie do montażu
Przed rozpoczęciem prac upewnij się, że posiadasz wszystkie niezbędne narzędzia. Instrukcja zaleca przygotowanie miejsca montażu na równym podłożu. W przypadku brakujących lub uszkodzonych części, należy skontaktować się z obsługą klienta przed powrotem do sklepu.

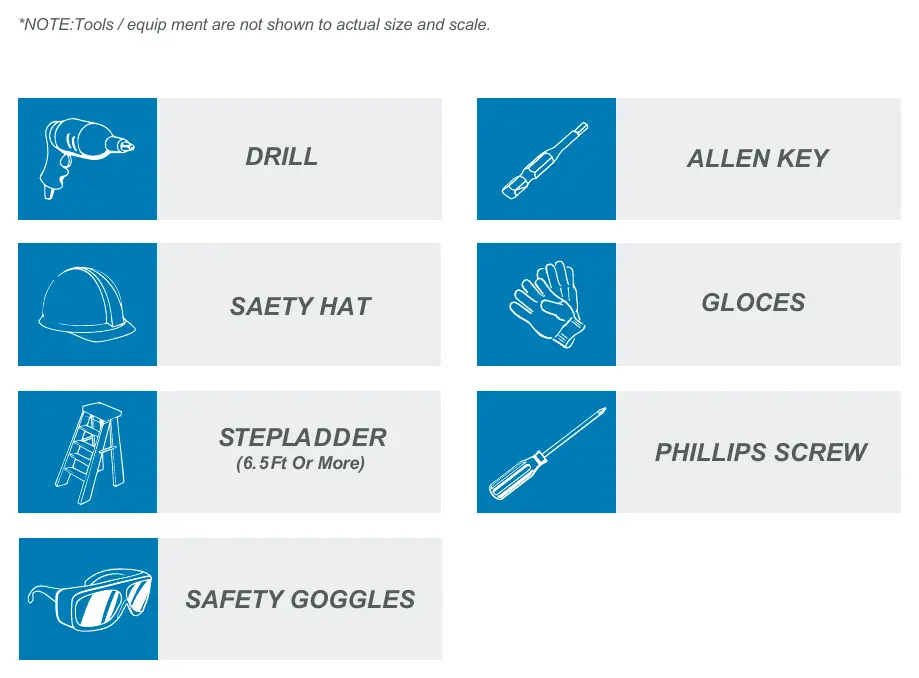

Wymagane narzędzia
- Wiertarka
- Klucz imbusowy (dołączony do zestawu)
- Drabina (o wysokości co najmniej 6,5 stopy / ok. 2 m)
- Kask ochronny
- Rękawice ochronne
- Śrubokręt krzyżakowy
- Okulary ochronne
Procedura montażu
Montaż składa się z 21 głównych etapów:

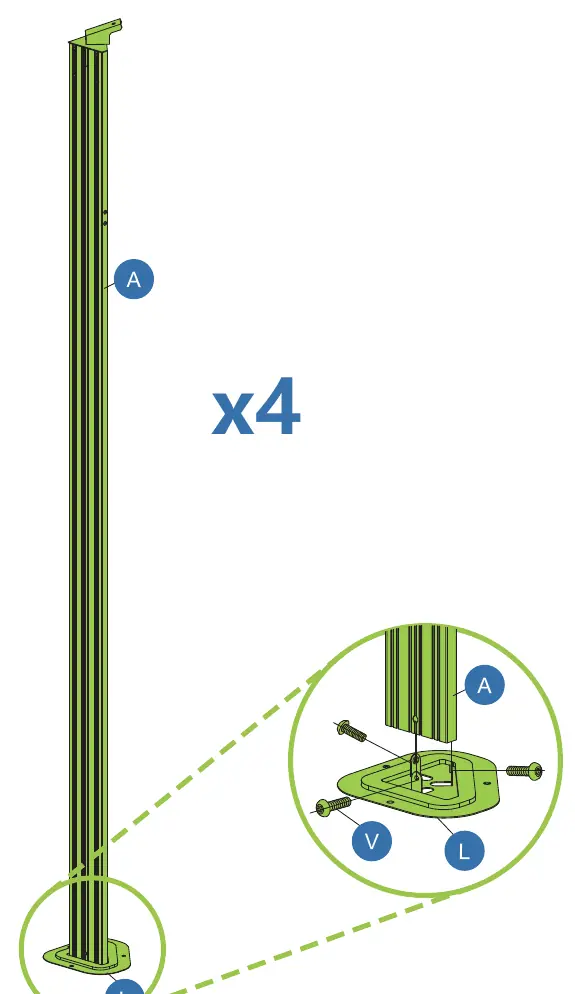

- Montaż podstawy: Przytwierdzenie stóp (L) do słupów (A) za pomocą śrub (V).
- Konstrukcja ramy: Łączenie belek (B, B1) z hakami (Q) oraz łączenie ich z elementami (P).
- Montaż szkieletu: Łączenie słupów (A) z belkami ramy (B, B1) za pomocą śrub (X).
- Wzmocnienie narożników: Montaż wsporników (F, F1) przy użyciu śrub (M6, V1, V2).
- Montaż dachu: Instalacja profili dachowych (E, E1, D) oraz centralnego łącznika (K1).
- Pokrycie dachu: Układanie paneli dachowych (P0, P1, O1-O8) z zachowaniem metody zakładkowej (overlap).
- Wykończenie: Montaż elementów dekoracyjnych (ZS3) oraz siatki bocznej.
Kotwiczenie i bezpieczeństwo

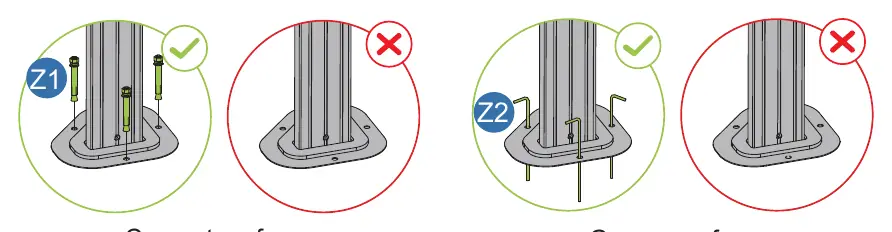

Aby zapewnić stabilność altany i odporność na wiatr, konieczne jest jej zakotwiczenie do podłoża:
- Powierzchnie betonowe: Użyj śrub rozporowych (Z1).
- Powierzchnie trawiaste: Użyj kotew gruntowych (Z2).
Brak poprawnego zakotwiczenia może doprowadzić do przewrócenia się konstrukcji podczas silnego wiatru.

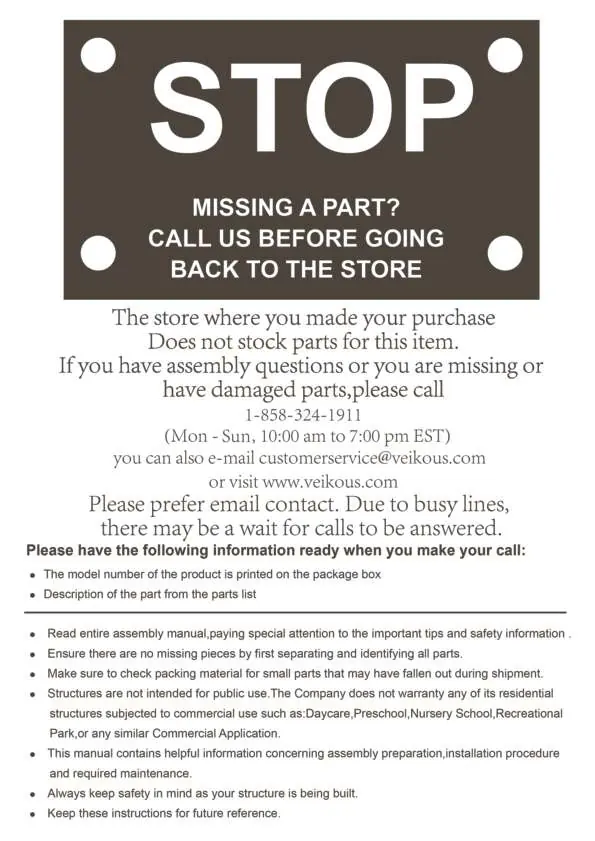

Kontakt z serwisem
W razie pytań dotyczących montażu lub brakujących części, prosimy o kontakt:
Telefon: 1-858-324-1911 (poniedziałek - niedziela, 10:00 - 19:00 EST)E-mail: [email protected] internetowa: www.veikous.com
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Brakujące lub uszkodzone części
Sprawdź listę części przed montażem. Jeśli brakuje elementów, skontaktuj się z obsługą klienta przed powrotem do sklepu. Przygotuj numer zamówienia i opis części.
Trudności z dopasowaniem elementów
Nie dokręcaj śrub do końca, dopóki cała konstrukcja nie zostanie złożona. Pozwoli to na łatwiejsze dopasowanie części.
Niestabilna konstrukcja
Upewnij się, że altana jest poprawnie zakotwiczona do podłoża (śruby rozporowe do betonu lub kotwy do trawnika).
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą części.
- Przygotuj miejsce montażu (równe podłoże).
- Zapewnij pomoc co najmniej 3 osób.
- Przygotuj wymagane narzędzia (wiertarka, drabina, klucze, środki ochrony osobistej).
Ilustracje i schematy
- Schematy montażowe pokazują kolejność łączenia profili (A, B, B1, E, itp.) za pomocą odpowiednich śrub.
- Rysunki 20-1 i 20-2 wyjaśniają sposób zawieszania siatki bocznej na hakach.
Zgodność modelu
- Altana nie jest przeznaczona do użytku komercyjnego (np. przedszkola, szkoły, parki rekreacyjne).
