Instrukcja montażu altany Veikous 12x20
Kompletny przewodnik montażu altany Veikous 12x20. Znajdź listę wymaganych narzędzi, instrukcje krok po kroku, wskazówki dotyczące kotwiczenia i konserwacji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Montaż altany Veikous 12x20 wymaga zaangażowania co najmniej trzech lub więcej osób. Kluczową zasadą podczas składania konstrukcji jest nie dokręcanie śrub do końca przed zakończeniem całego montażu, co pozwala na odpowiednie dopasowanie elementów. Instrukcja zawiera szczegółowe kroki montażu stelaża, dachu oraz instalacji siatek bocznych.

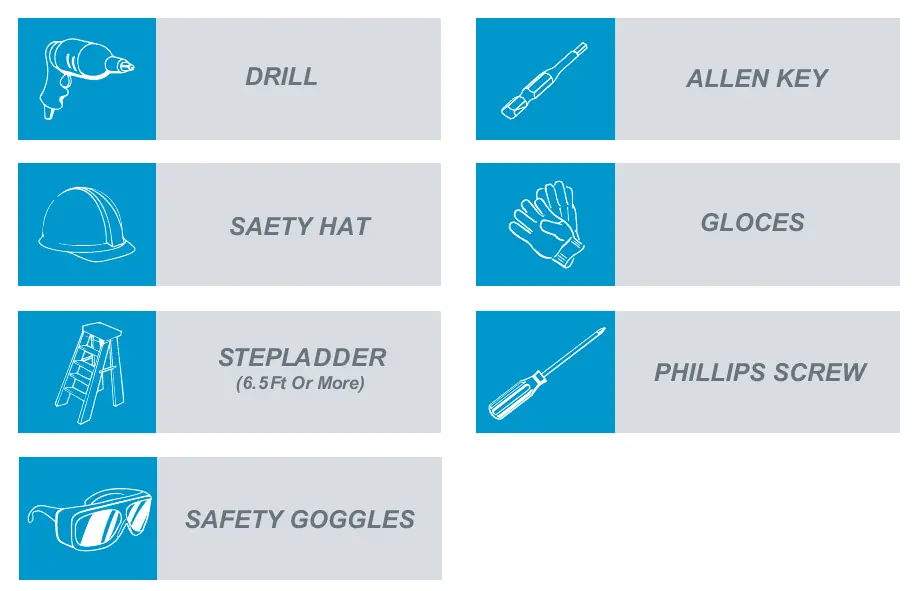

Wymagane narzędzia i przygotowanie
Przed przystąpieniem do pracy upewnij się, że posiadasz następujące narzędzia (nie są dołączone do zestawu):
- Wiertarka
- Klucz imbusowy
- Drabina (o wysokości min. 6.5 stopy / ok. 2 m)
- Rękawice ochronne
- Śrubokręt krzyżakowy
- Okulary ochronne
- Kask ochronny
Procedura montażu
Montaż podzielony jest na 28 etapów:

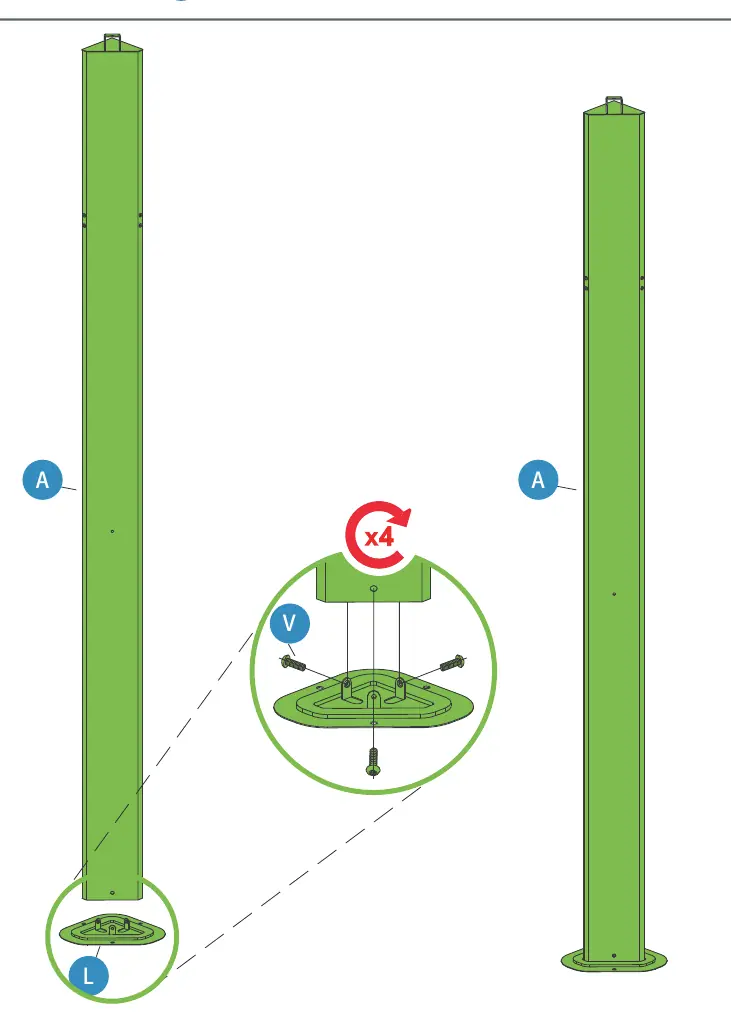

- Etapy 1-2: Montaż podstaw słupów (części A, A1, L, M7).
- Etapy 3-4: Przygotowanie szyn i łączenie belek (części B, B1, C, C1, C2, P).

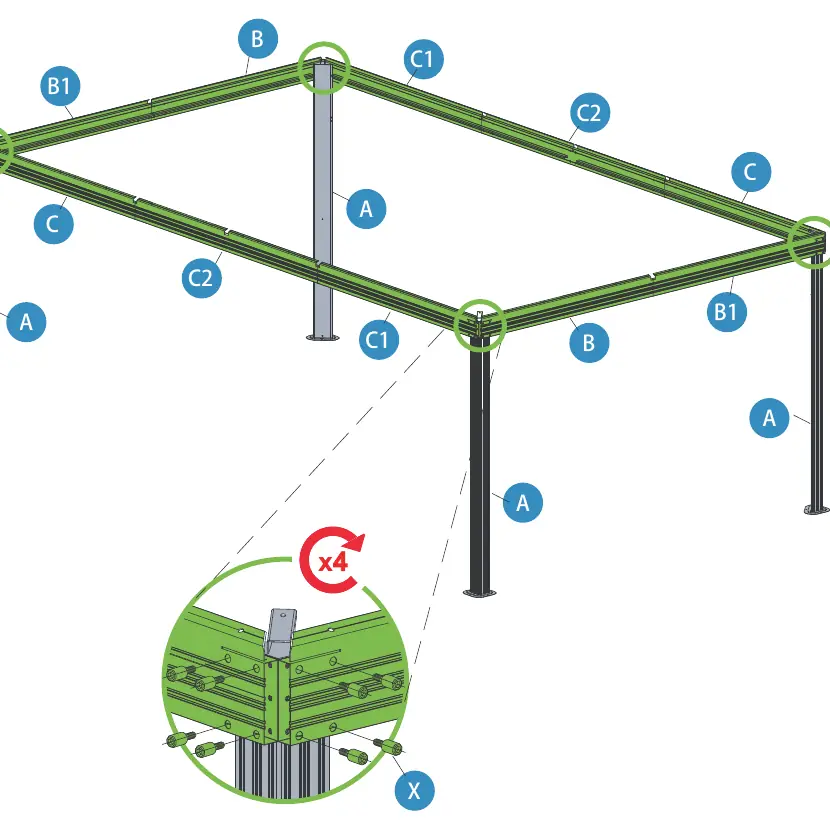

- Etapy 5-6: Łączenie ramy głównej i montaż wsporników narożnych.
- Etapy 7-13: Montaż konstrukcji dachu, w tym belek poprzecznych i wsporników.

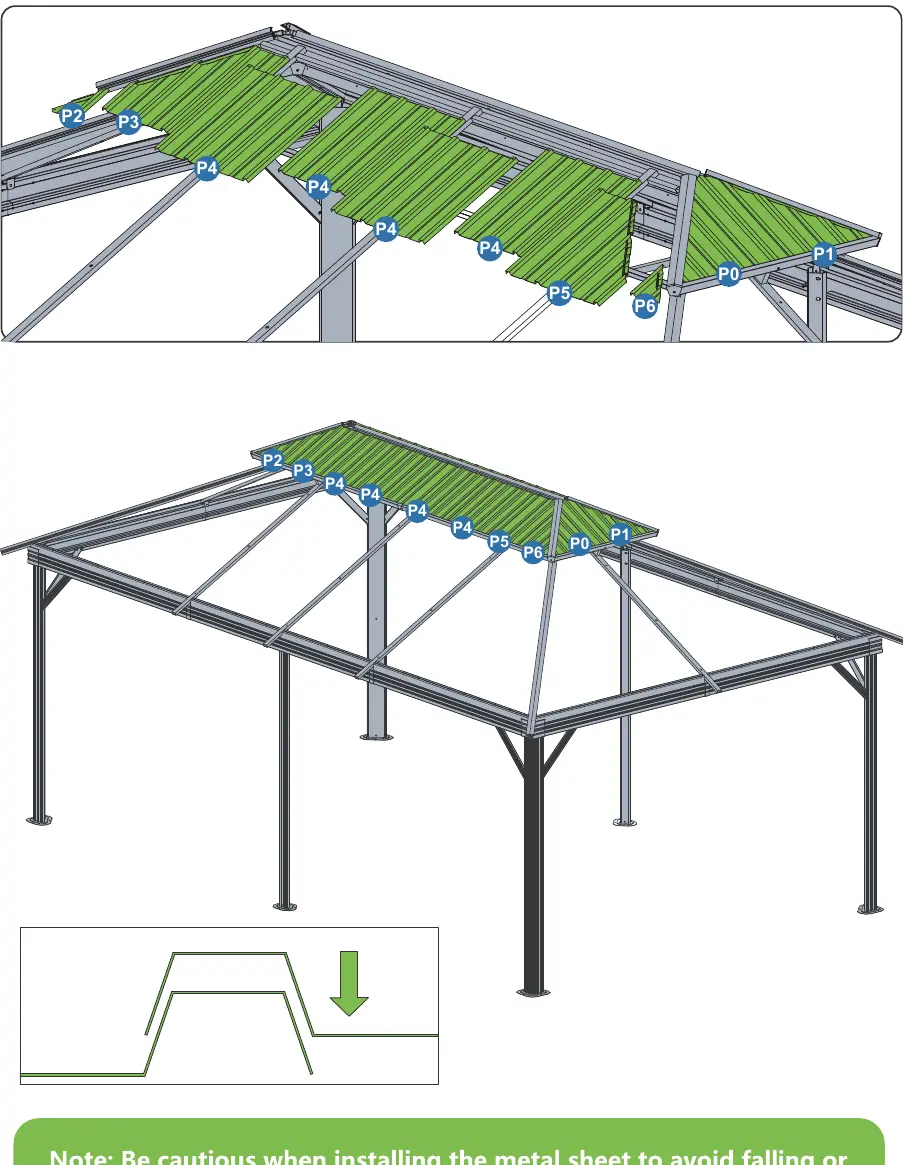

- Etapy 14-21: Instalacja paneli dachowych (części P0-P6, N1-N10, O1-O8) oraz uszczelnień.
- Etapy 22-26: Wykończenie dachu, montaż osłon i elementów dekoracyjnych.
- Etap 27: Montaż siatek bocznych (moskitier) na haczykach.

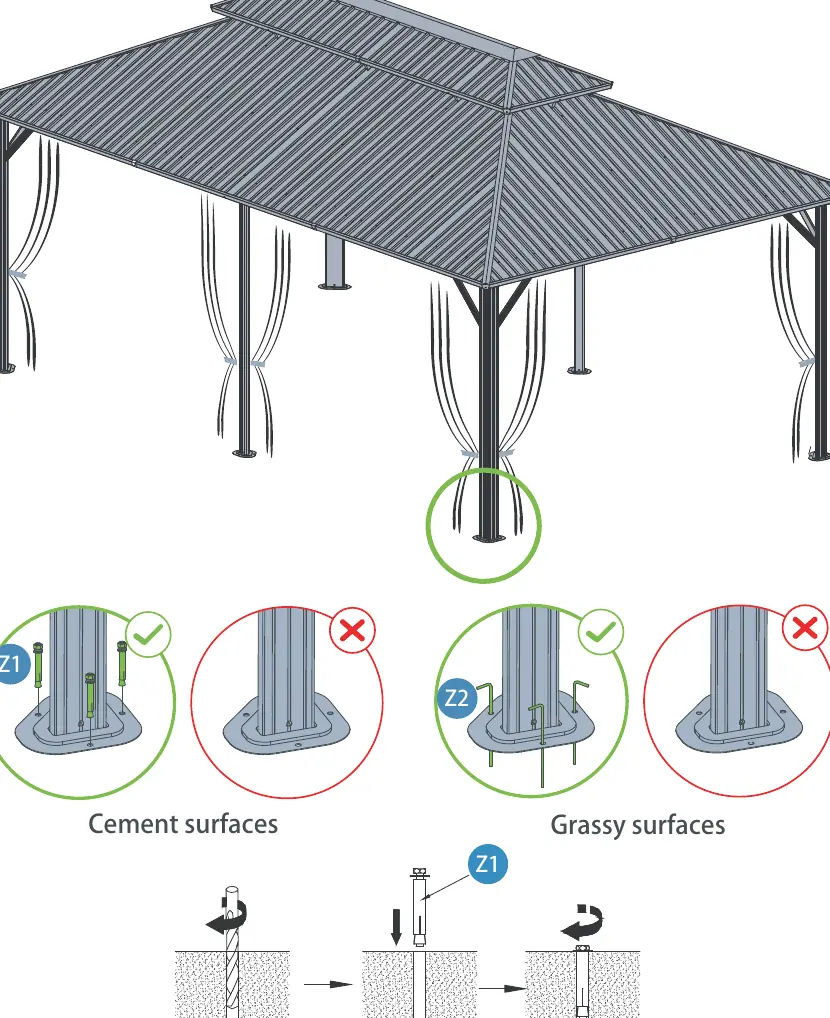

- Etap 28: Kotwiczenie altany do podłoża.
Kotwiczenie i bezpieczeństwo
Aby poprawić odporność na wiatr, konieczne jest zakotwiczenie altany. Jeśli śruby rozporowe lub gwoździe gruntowe nie zostaną zainstalowane, silny wiatr może przewrócić konstrukcję. Użyj śrub rozporowych do powierzchni cementowych oraz gwoździ gruntowych do powierzchni trawiastych.
Kontakt z serwisem
W przypadku brakujących części lub pytań dotyczących montażu, prosimy o kontakt przed zwrotem produktu do sklepu:
Telefon: 1-858-324-1911 (Pon-Niedz, 10:00 - 19:00 EST)E-mail: [email protected] www: www.veikous.com
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Brakujące części w zestawie
Sprawdź dokładnie opakowanie. Jeśli części nadal brakuje, przygotuj numer zamówienia, model produktu i opis brakującej części, a następnie skontaktuj się z obsługą klienta.
Niestabilność konstrukcji
Upewnij się, że wszystkie śruby zostały dokręcone po zakończeniu montażu. Sprawdź, czy altana została poprawnie zakotwiczona do podłoża.
Ryzyko przewrócenia przez wiatr
Zawsze instaluj śruby rozporowe (na betonie) lub gwoździe gruntowe (na trawie), aby zapewnić stabilność.
Przed użyciem
- Sprawdź, czy wszystkie części są obecne zgodnie z listą części w instrukcji.
- Przygotuj wymagane narzędzia (wiertarka, drabina, rękawice, itp.).
- Zapewnij pomoc co najmniej 3 osób do bezpiecznego montażu.
- Wybierz równe i stabilne miejsce montażu.
- Upewnij się, że masz dostęp do instrukcji podczas pracy.
Ilustracje i schematy
- Schematy pokazują kolejność łączenia profili (A, B, C, itp.) oraz montażu paneli dachowych.
- Zwróć uwagę na oznaczenia śrub (V, X, Y, itp.) przy każdym kroku, aby użyć właściwego typu łącznika.
Zgodność modelu
- Altana przeznaczona wyłącznie do użytku prywatnego.
- Nie jest przeznaczona do użytku komercyjnego (np. przedszkola, parki rekreacyjne).
