Instrukcja obsługi podnośników podłogowych Vevor

Szybki przewodnik po obsłudze i konserwacji podnośników podłogowych Vevor. Sprawdź instrukcje montażu, zasady bezpieczeństwa oraz specyfikacje techniczne dla różnych modeli.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Podnośniki podłogowe Vevor służą do stabilnego podpierania konstrukcji. Należy je ustawiać wyłącznie na płaskich, stabilnych powierzchniach i nie przekraczać maksymalnego dopuszczalnego obciążenia określonego dla danego modelu. str. 3, 4, 5, 6

Najważniejsze czynności

  • Ustawienie podnośnika str. 4, 6, 14, 44
  • Konserwacja str. 7, 15, 31, 39

Problemy i rozwiązania

Uszkodzenia komponentów

Przeprowadzić dokładną kontrolę i w razie potrzeby naprawę.

str. 7, 15, 31, 39
Pokaż 3 kolejne odpowiedzi Pokaż mniej

Konserwacja i reset

  • Czyszczenie i smarowanie str. 7, 15, 31, 39

Dane techniczne

Parametr Wartość Znaczenie Strony
Nośność 2500lbs - 24700lbs Zależnie od modelu str. 6, 7, 14, 15

Gdzie szukać w PDF

  • Instrukcje bezpieczeństwa str. 3, 11, 19, 27
  • Instrukcja użytkowania str. 4, 5, 6, 12
  • Lista modeli i specyfikacje str. 6, 7, 14, 15
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Pokaż obrazy (4) Pokaż mniej

Najważniejsze informacje

Podnośniki podłogowe Vevor są przeznaczone do stabilnego podpierania konstrukcji. Przed użyciem należy upewnić się, że wybrano odpowiedni model podnośnika, który spełnia wymagania dotyczące nośności i wysokości.

Zasady bezpieczeństwa

  • Zabrania się ustawiania podpór na nierównych, pochyłych drogach i platformach.
  • Używanie urządzenia musi być zgodne ze skalibrowaną nośnością; przeciążanie jest surowo zabronione.
  • Podczas użytkowania należy ściśle przestrzegać zasad umiejscowienia i dbać o bezpieczeństwo osobiste.

Instrukcja użytkowania

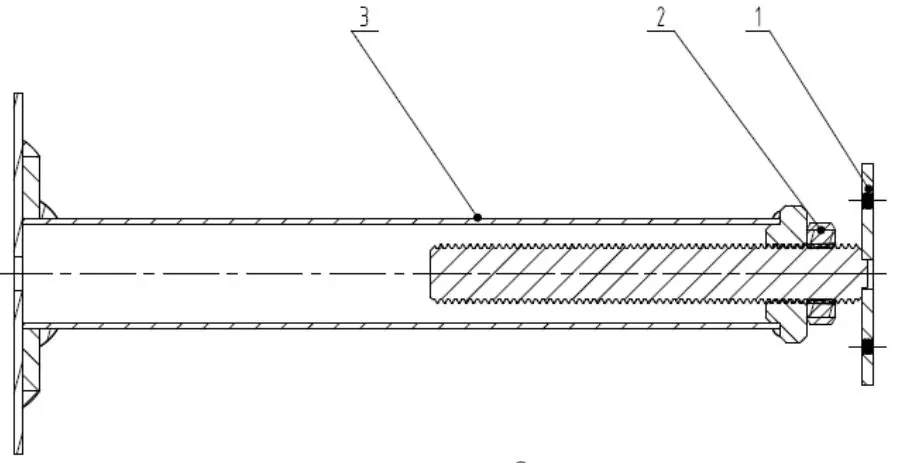

Schemat budowy modelu 204A-0040-00-00
Schemat budowy modelu 204A-0040-00-00

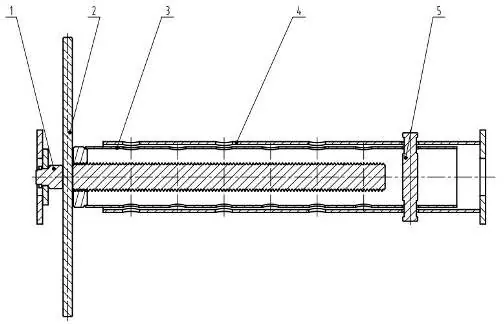

Schemat budowy modelu 204A-0080-00-00
Schemat budowy modelu 204A-0080-00-00
Schemat budowy modelu 204A-0045-00-00
Schemat budowy modelu 204A-0045-00-00

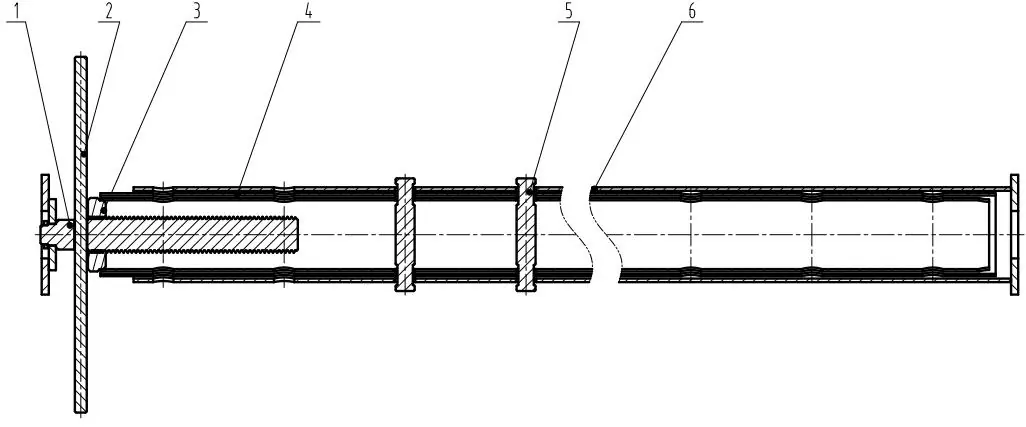

Schemat budowy modelu 204A-0110-00-00
Schemat budowy modelu 204A-0110-00-00

Modele 204A-0040-00-00

  1. Umieścić pręt nośny pionowo na płaskiej powierzchni.
  2. Obrócić element (zespół regulacji wysokości) do żądanej wysokości.
  3. Zablokować nakrętkę sześciokątną zgodnie z ruchem wskazówek zegara na płaszczyźnie gniazda podporowego.

Modele 204A-0080-00-00, 204A-0080-01-00, 204A-0080-02-00

  1. Umieścić pręt nośny pionowo na płaskiej powierzchni.
  2. Włożyć element (wewnętrzna grupa wsporników cylindra) do elementu (gniazdo podpory).
  3. Wyregulować wymaganą wysokość i włożyć kołek zabezpieczający, aby zamocować.
  4. Za pomocą uchwytu kołyskowego wykręcić zespół regulacji wysokości w kierunku zgodnym z ruchem wskazówek zegara do żądanej pozycji.

Modele 204A-0045-00-00, 204A-0045-01-00, 204A-0110-00-00

  1. Umieścić drążek podporowy pionowo na płaskiej powierzchni.
  2. Użyć dźwigni wahadłowej, aby wyregulować wysokość.
  3. Dokręcić gniazdo podporowe, aby zapobiec drganiom.

Konserwacja i utrzymanie

  • Po użyciu należy przeprowadzić dokładną kontrolę w celu sprawdzenia, czy nie występują uszkodzenia podzespołów.
  • W przypadku wykrycia nieprawidłowości należy przeprowadzić naprawę w odpowiednim czasie.
  • Wytrzeć powierzchnię podnośnika do czysta, aby zapobiec korozji. W przypadku wystąpienia plam rdzy należy je usunąć.
  • Nałożyć smar plastyczny i smar antykorozyjny na podnośnik i przechowywać go w suchym i wentylowanym miejscu.

Informacje o producencie

VEVOR

Profil marki

Praktyczna pomoc

Typowe problemy

Podnośnik chwieje się podczas pracy

Dokręć gniazdo podporowe (komponent 3), aby zapobiec drganiom.

Rdza na powierzchni podnośnika

Usuń rdzę, wyczyść powierzchnię i nałóż smar antykorozyjny.

Przed użyciem

  • Sprawdź, czy powierzchnia, na której stawiasz podnośnik, jest płaska i stabilna.
  • Upewnij się, że obciążenie nie przekracza maksymalnej nośności danego modelu.
  • Sprawdź stan techniczny wszystkich komponentów pod kątem uszkodzeń.
  • Wybierz odpowiedni model podnośnika do wymaganej wysokości i nośności.
Pokaż więcej Pokaż mniej

Parametry w praktyce

Zakres regulacji
Minimalna i maksymalna wysokość, na jaką można ustawić podnośnik.

Ilustracje i schematy

  • Element 1: Zespół regulacji wysokości.
  • Element 2: Uchwyt wahadłowy / Nakrętka sześciokątna.
  • Element 3: Siedzisko podporowe / Gniazdo podpory.
  • Element 5: Zawleczka zabezpieczająca / Kołek zabezpieczający.
