Instrukcja obsługi przedłużacza do paneli słonecznych Vevor 10AWG-BLACK-L
Szybki przewodnik po instalacji i użytkowaniu przedłużacza do paneli słonecznych Vevor 10AWG-BLACK-L. Dowiedz się, jak bezpiecznie łączyć przewody, montować złącza MC4 i dbać o system fotowoltaiczny.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przedłużacz do paneli słonecznych Vevor służy do wydłużania połączeń w systemach fotowoltaicznych między panelami, falownikami i innymi komponentami. Przed przystąpieniem do pracy należy sprawdzić przewody pod kątem uszkodzeń. Produkt wymaga oddzielnej utylizacji zgodnie z dyrektywą 2012/19/WE.
Środki ostrożności
- Przed instalacją sprawdź, czy przewody fotowoltaiczne nie są uszkodzone lub przerwane. W razie problemów wymień je na nowe.
- Połączenia muszą być wykonane zgodnie z poprawną metodą okablowania, aby zapewnić bezpieczeństwo.
- Unikaj nadmiernego zginania lub skręcania przewodów, aby nie uszkodzić izolacji i przewodnika.
- Regularnie sprawdzaj stan połączeń i izolacji podczas użytkowania.
- Nie wieszaj ciężkich przedmiotów na przewodach.
Warunki przechowywania
- Przechowuj w suchym, wentylowanym i chłodnym miejscu, z dala od bezpośredniego światła słonecznego i deszczu.
- Temperatura przechowywania powinna wynosić od -20°C do +40°C.
- Unikaj kontaktu z substancjami żrącymi.
Cechy produktu
Złącza MC4 charakteryzują się wysoką trwałością, odpornością na warunki atmosferyczne (klasa IP67) oraz łatwym montażem typu plug-and-play. Posiadają standardowy interfejs, co zapewnia kompatybilność z różnymi markami paneli i falowników.
Procedura instalacji
- Otwórz akcesoria i rozdziel elementy (metoda dla złączy męskich i żeńskich jest taka sama).
- Włóż przewód, dokręć nasadkę, zablokuj zęby i zdejmij izolację z przewodu po wodoodpornej podkładce (długość zdejmowania izolacji: 10 mm).
- Metoda 1: Umieść przewód w szczelinie zacisku, ustaw w odpowiedniej pozycji klucza i zaciśnij, aby zakończyć nitowanie.
- Metoda 2: Umieść przewody i kołki na matrycy maszyny końcowej, dostosuj wysokość i zastosuj nacisk.
- Wciśnij końcówkę nitową do tulei złącza i wsuwaj do końca, aż usłyszysz dźwięk kliknięcia.
- Umieść podkładkę wodoodporną w odpowiedniej kolejności, zablokuj zęby i dokręć nakrętkę za pomocą narzędzi.
Demontaż złącza
- Użyj odpowiedniego narzędzia, aby zwolnić klamrę złącza.
- Pociągnij złącze ręcznie w obie strony, aby je rozdzielić.
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Uszkodzenia lub przerwy w przewodach
Wymień przewody na nowe przed instalacją.
Nieprawidłowe połączenie
Upewnij się, że złącze zostało wciśnięte do końca, aż usłyszysz kliknięcie.
Poluzowane złącze
Regularnie sprawdzaj połączenia i upewnij się, że nakrętka jest dokręcona.
Przed użyciem
- Sprawdź przewody pod kątem uszkodzeń mechanicznych.
- Upewnij się, że masz odpowiednie narzędzia do zaciskania.
- Przygotuj przewody (zdejmij 10 mm izolacji).
- Zweryfikuj, czy miejsce przechowywania spełnia wymogi temperatury (-20°C do +40°C).
Ilustracje i schematy

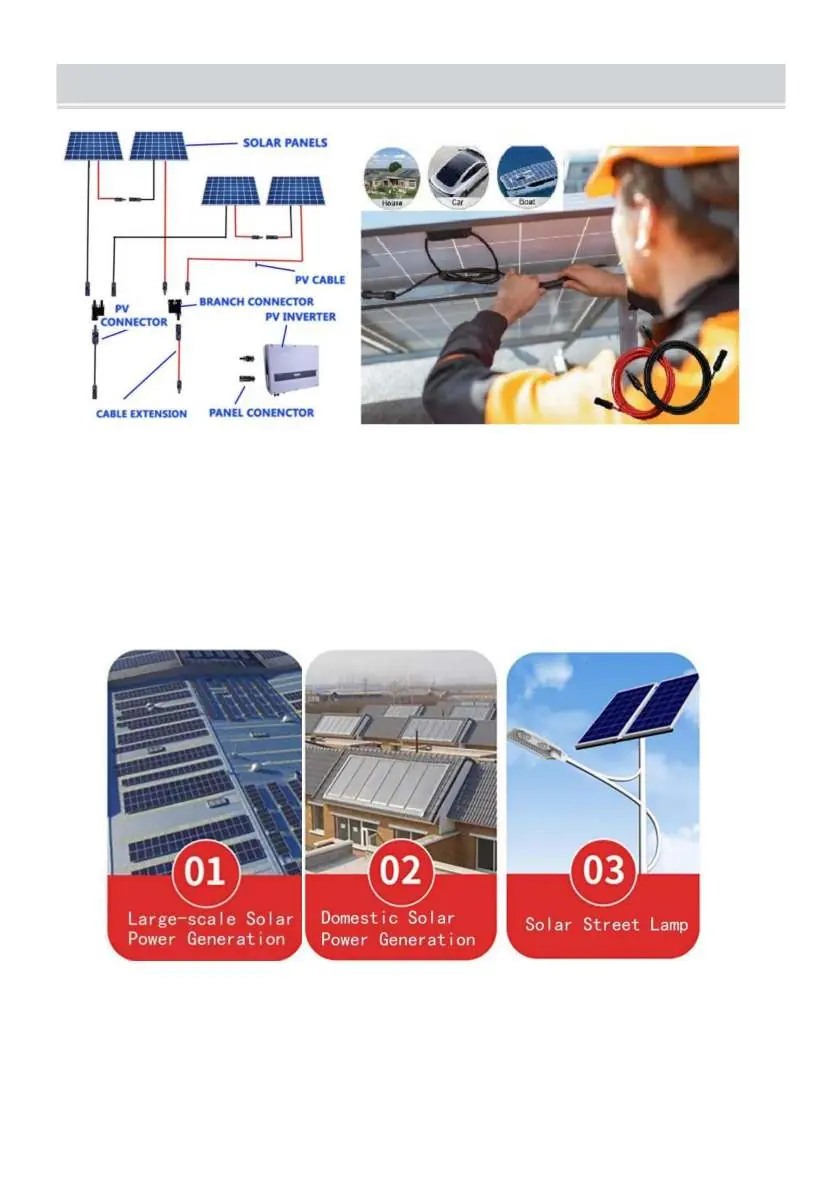

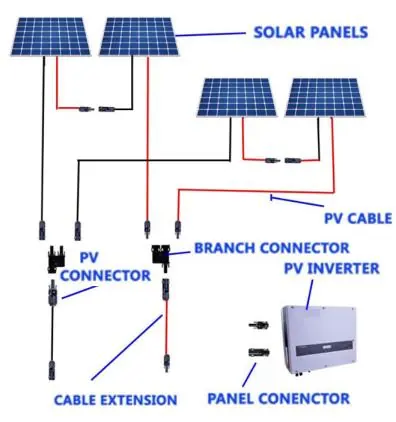

- Schemat połączeń systemu fotowoltaicznego z wykorzystaniem przedłużaczy.
- Instrukcja użycia narzędzia do zaciskania (nitowania) końcówek.
- Kroki montażu i demontażu złączy MC4.
Zgodność modelu
- Złącza MC4 posiadają standardowy interfejs kompatybilny z większością paneli słonecznych i falowników.
