Instrukcja obsługi kotła kondensacyjnego Viessmann Vitodens 100-W
Kompletny przewodnik instalacji i serwisu dla kotła kondensacyjnego Viessmann Vitodens 100-W. Zawiera procedury montażu, uruchomienia, konfiguracji parametrów oraz rozwiązywania problemów.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja jest przeznaczona wyłącznie dla wykwalifikowanych instalatorów i serwisantów. Dokument zawiera szczegółowe wytyczne dotyczące bezpiecznej instalacji, uruchomienia, konserwacji oraz diagnostyki kotła kondensacyjnego Viessmann Vitodens 100-W (typ B1GA). Przed przystąpieniem do prac należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym procedurami odcięcia zasilania i gazu.
Bezpieczeństwo
- Prace przy instalacji gazowej mogą być wykonywane tylko przez uprawnionego gazownika.
- Prace przy instalacji elektrycznej mogą być wykonywane tylko przez wykwalifikowanego elektryka.
- Przed serwisowaniem należy odizolować system od zasilania i zamknąć główny zawór gazu.
- Należy stosować środki ochrony osobistej.
- W przypadku wyczucia gazu: zamknąć zawór gazu, otworzyć okna, ewakuować osoby i powiadomić służby z zewnątrz budynku.
Montaż i instalacja

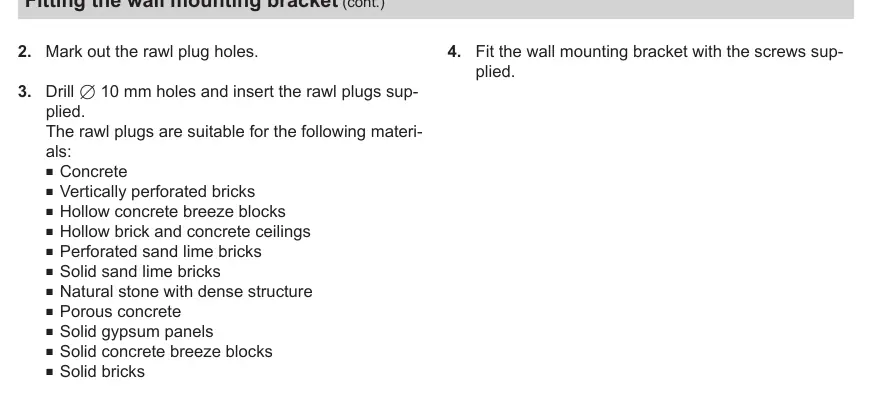

Kocioł jest przeznaczony do montażu naściennego. Instalacja musi być zgodna z lokalnymi przepisami budowlanymi i bezpieczeństwa. Należy użyć dostarczonego szablonu montażowego do wyznaczenia otworów na wspornik ścienny. Po zawieszeniu kotła należy wykonać podłączenia hydrauliczne (zasilanie/powrót), gazowe oraz odprowadzenie kondensatu. Przed uruchomieniem należy napełnić syfon kondensatu wodą (min. 0,3 l).
Uruchomienie i konfiguracja
Uruchomienie odbywa się za pomocą asystenta uruchomienia dostępnego w menu serwisowym (dostęp przez jednoczesne naciśnięcie przycisków menu i OK przez 4 sekundy). Należy skonfigurować parametry takie jak typ gazu, system spalinowy i tryb pracy. Kocioł posiada funkcję automatycznej kalibracji spalania.
Konserwacja
Regularna konserwacja obejmuje czyszczenie wymiennika ciepła, kontrolę elektrod zapłonowych i jonizacyjnych oraz czyszczenie syfonu kondensatu. Należy używać wyłącznie oryginalnych części zamiennych Viessmann.
Rozwiązywanie problemów
Kocioł posiada system diagnostyczny wyświetlający kody błędów. W przypadku wystąpienia błędu, należy sprawdzić kod na wyświetlaczu i postępować zgodnie z tabelą komunikatów błędów w instrukcji. Większość błędów wymaga sprawdzenia czujników, ciśnienia w instalacji lub jakości spalania.
Dane techniczne
Urządzenie obsługuje gaz ziemny i LPG. Zakres mocy grzewczej wynosi od 3,2 do 32 kW w zależności od modelu. Stopień ochrony IP X4.
Informacje o producencie
Viessmann Climate Solutions
Praktyczna pomoc
Typowe problemy
Błąd 416 (czujnik temperatury spalin)
Sprawdzić poprawność montażu czujnika temperatury spalin w złączu spalinowym.
Błąd 74 (zbyt niskie ciśnienie w instalacji)
Dopełnić instalację wodą i odpowietrzyć system.
Błąd 357 (niewystarczający dopływ gazu)
Sprawdzić, czy główny zawór gazu jest otwarty oraz zmierzyć ciśnienie statyczne i przepływowe gazu.
Błąd 62 (zadziałał ogranicznik temperatury)
Sprawdzić poziom napełnienia instalacji, ciśnienie w naczyniu przeponowym oraz działanie pompy obiegowej.
Przed użyciem
- Sprawdzić, czy syfon kondensatu jest napełniony wodą.
- Upewnić się, że główny zawór gazu jest otwarty.
- Sprawdzić szczelność wszystkich połączeń hydraulicznych i gazowych.
- Upewnić się, że system jest poprawnie odpowietrzony.
- Sprawdzić ciśnienie w instalacji grzewczej (min. 0,8 bar dla systemów zamkniętych).
Parametry w praktyce
- Zakres mocy grzewczej
- Dostępne modele od 3,2 do 32 kW.
- Stopień ochrony IP X4
- Urządzenie odporne na zachlapanie, dopuszczone do montażu w strefie 1 pomieszczeń wilgotnych.
Ilustracje i schematy
- Fig. 3/4: Wymiary i przyłącza dla modeli 11-25 kW oraz 32 kW.
- Fig. 14: Schemat połączeń elektrycznych na jednostce zarządzania ciepłem HBMU.
- Fig. 35: Wykres krzywych grzewczych określający zależność temperatury zasilania od temperatury zewnętrznej.
Zgodność modelu
- Urządzenie wymaga dedykowanych systemów spalinowych Viessmann (Skoberne lub Groppalli).
- Współpracuje z aplikacjami ViGuide i ViCare (wymaga połączenia WiFi).
- Możliwość pracy z gazem ziemnym lub LPG (wymagana zmiana ustawień w menu serwisowym).
