Instrukcja obsługi podgrzewacza wody Viessmann Vitocell 100-V
Szybki przewodnik techniczny dla podgrzewacza wody Viessmann Vitocell 100-V. Zawiera dane techniczne, schematy połączeń, wytyczne instalacyjne oraz informacje o konserwacji.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi techniczny przewodnik dla pionowych podgrzewaczy wody użytkowej (DHW) serii Vitocell 100-V CVWC. Urządzenie jest przeznaczone do pracy w układach z kotłami grzewczymi i pompami ciepła. Uwaga: Wersja tego zbiornika nie jest przystosowana do instalacji parowych.
Opis urządzenia
Vitocell 100-V to stalowy zbiornik z emaliowaną powłoką, wyposażony w wężownicę grzewczą. Główne cechy konstrukcyjne obejmują:
- Odporność na korozję i długą żywotność.
- Wężownicę samoodpowietrzającą się i samoodwadniającą.
- Skuteczną izolację termiczną minimalizującą straty postojowe.
- Wbudowaną anodę prądową dla ochrony antykorozyjnej.
Instalacja i podłączenie
Instalacja musi być przeprowadzona przez wykwalifikowanego wykonawcę zgodnie z lokalnymi przepisami budowlanymi. Kluczowe elementy systemu obejmują:
- Zawór bezpieczeństwa temperatury i ciśnienia (T&P) – dostarczony w zestawie, musi być zainstalowany zgodnie z wymogami.
- Naczynie wzbiorcze – zalecane w przypadku stosowania zaworów zwrotnych.
- Zawór mieszający – wymagany, jeśli temperatura wody w zbiorniku przekracza 60°C, w celu ochrony przed poparzeniem.
- Czujniki – należy używać zacisków czujników dla zapewnienia bezpieczeństwa operacyjnego.
Konserwacja i bezpieczeństwo
Zbiornik wymaga minimalnej obsługi. Woda zasilająca musi spełniać wymogi jakości wody pitnej. W przypadku wysokiego stężenia chlorków i siarczanów należy skonsultować się z producentem. Wszelkie modyfikacje lub użycie niezatwierdzonych komponentów może skutkować utratą gwarancji.
Dane techniczne
Urządzenie dostępne jest w pojemnościach 200L, 250L oraz 300L. Maksymalna temperatura pracy dla zasilania instalacji grzewczej wynosi 120°C, a dla wody użytkowej 82°C. Szczegółowe wymiary, czasy nagrzewania oraz charakterystyki spadków ciśnienia znajdują się w tabelach i wykresach w pełnej dokumentacji.
Informacje o producencie
Viessmann Climate Solutions
Praktyczna pomoc
Typowe problemy
Woda w zbiorniku przekracza 60°C
Należy zainstalować zawór mieszający (termostatyczny), aby zapobiec ryzyku poparzenia.
Wysokie stężenie chlorków lub siarczanów w wodzie
Skonsultuj się z Viessmann w celu uzyskania wytycznych dotyczących ochrony zbiornika.
Instalacja w układzie wielozbiornikowym
Zaleca się instalację dodatkowego ogranicznika temperatury w głównym przewodzie zasilającym, ustawionego o 5°C wyżej niż główny ogranicznik.
Przed użyciem
- Sprawdź, czy jakość wody zasilającej odpowiada wymogom wody pitnej.
- Upewnij się, że zawór bezpieczeństwa T&P jest zainstalowany zgodnie z lokalnymi przepisami.
- Zweryfikuj, czy w układzie z zaworem zwrotnym zainstalowano naczynie wzbiorcze.
- Sprawdź, czy wszystkie połączenia NPT są szczelne.
- Upewnij się, że anoda prądowa jest poprawnie podłączona.
Parametry w praktyce
- Maksymalna temperatura wody użytkowej
- 180°F (82°C) – nie należy przekraczać tej wartości dla bezpieczeństwa zbiornika.
- Maksymalne ciśnienie pracy zaworu T&P
- 150 psig – standardowe zabezpieczenie ciśnieniowe.
Ilustracje i schematy

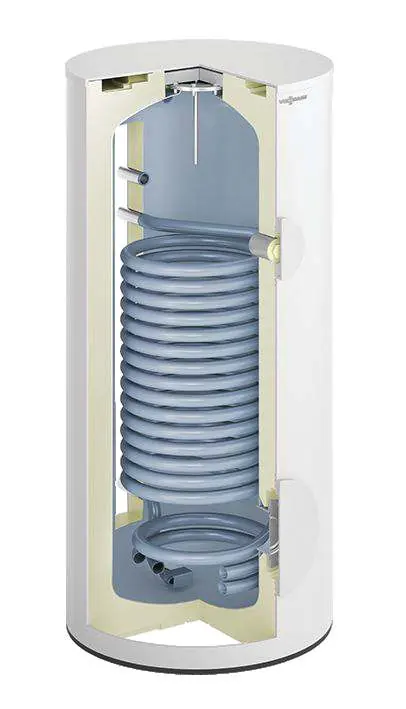

- Schemat przekroju pokazuje umiejscowienie anody prądowej, wężownicy grzewczej oraz portu inspekcyjnego.

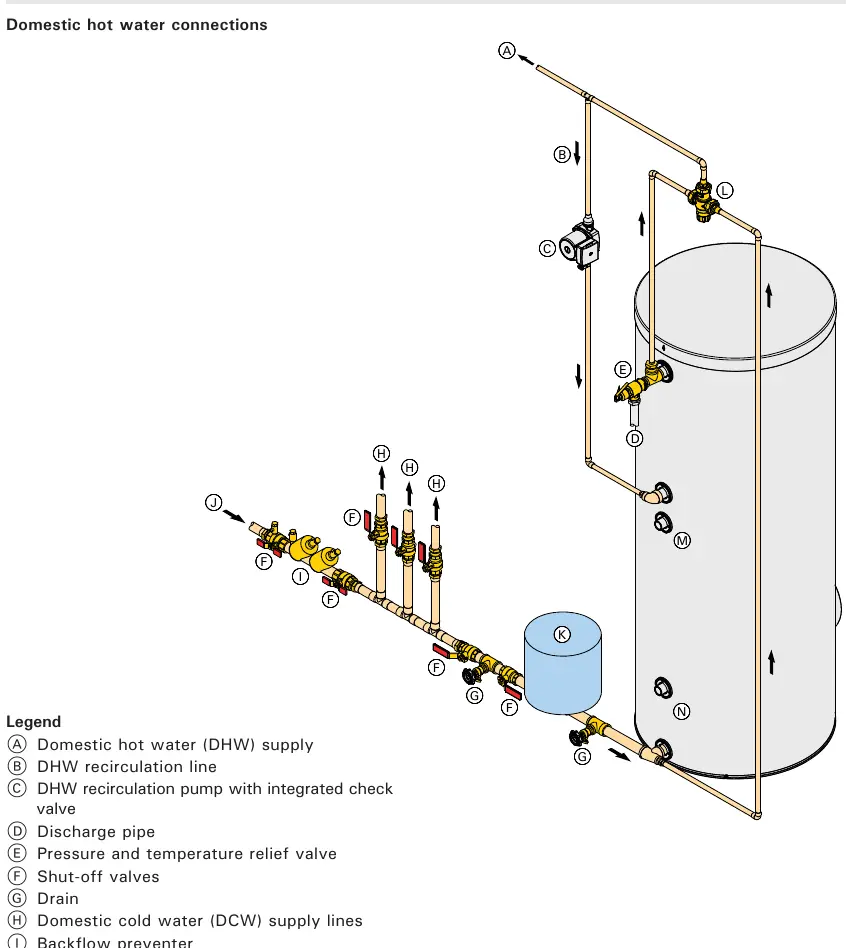

- Schemat instalacji przedstawia poprawne podłączenie linii cyrkulacji, zaworów odcinających oraz naczynia wzbiorczego.
Zgodność modelu
- Zbiornik nie jest przeznaczony do instalacji parowych.
- Kompatybilny z kotłami modulacyjnymi, niskotemperaturowymi oraz pompami ciepła serii Vitocal 100-AW AM2V.
Autor opracowania
Marek Zieliński
Redaktor instrukcji technicznych
Specjalizuje się w dokumentacji urządzeń domowych, elektroniki i narzędzi. Dba o jasny opis najważniejszych funkcji oraz praktyczne wskazówki dla użytkownika.
